NZM2-XTVDVR-0 279401 Y7-279401 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, rossa-gialla, gra.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2-XTVDVR-0 279401 Y7-279401 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, rossa-gialla, gra..

NZM2-XTVDVR-0

279401

Y7-279401

EATON-MOELLER

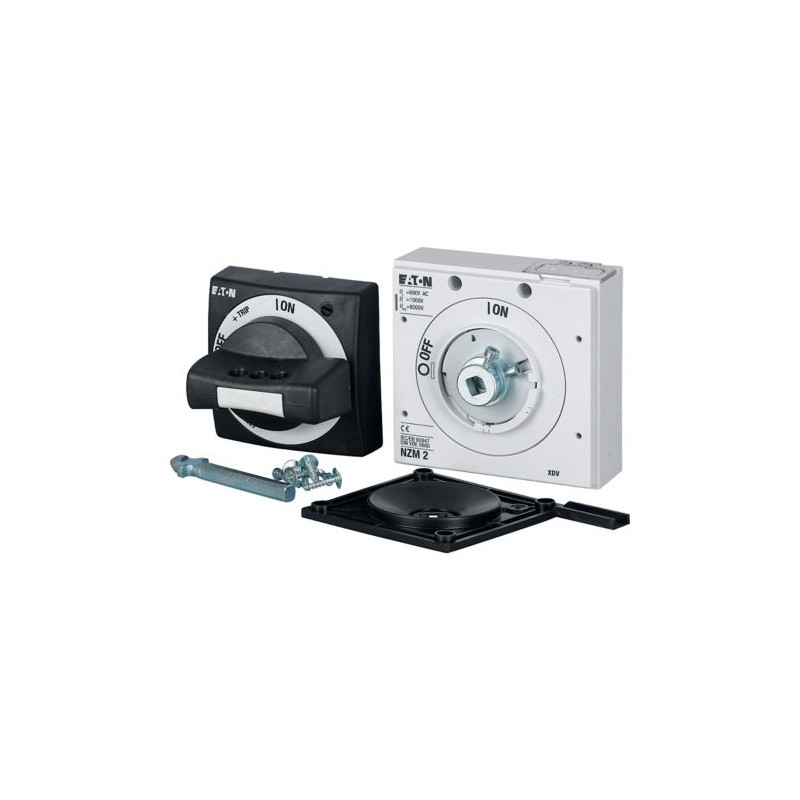

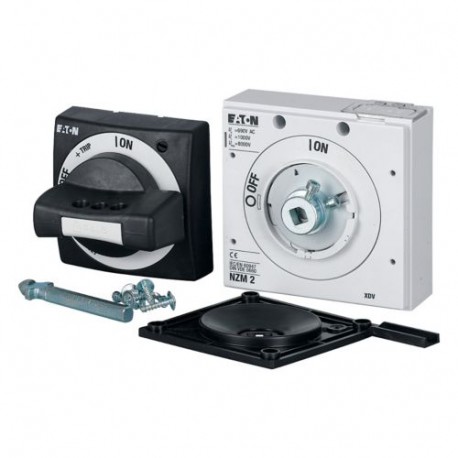

Maniglia per comando rinviato e bloccoporta, rossa-gialla, grandezza 2

Maniglia girevole per porte, rosso-giallo, NZM2

Eaton Moeller series NZM - Molded Case Circuit Breaker. Door coupling rotary handle, red-yellow, size 2

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Nota: Completo, compreso l'azionamento rotativo e le parti di accoppiamento. Per installazioni estremamente strette con speciale albero di prolunga corto, non può essere combinato con l'impugnatura aggiuntiva NZM...-XDZ. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. Rosso-giallo per la disconnessione di emergenza. Può essere bloccato sulla maniglia dell'interruttore con un massimo di 3 lucchetti. Bloccabile in posizione 0 sull'impugnatura, bloccabile in posizione 0 sull'interruttore utilizzando fino a 3 lucchetti. Con interblocco della porta. Può essere utilizzato per: NZM2 (-4), PN2 (-4), N (N/A) 2 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $156.99
Prezzo unitario: $156.99
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM elemento di comando
Sigla catalogo
279401
EAN
4015082794019
Lunghezza/profondità del prodotto
100 mm
Altezza prodotto
190 mm
Larghezza prodotto
110 mm
Peso prodotto
0.715 kg
Conformità
IEC
UL/CSA
RoHS conform
Certificazione/i
UL489
CE marking
UL (Category Control Number DIHS)
CSA certified
UL (File No. E140305)
IEC60947
CSA (File No. 22086)
CSA-C22.2 No. 5-09
CSA (Class No. 1437-01)
UL listed
Codice modello
NZM2-XTVDVR-0

Specifiche del prodotto

Utilizzato con
NZM2(-4), PN2(-4), N(S)2(-4)
Tipo
Caratteristiche speciali
  • Elementi rotanti e di accoppiamento inclusi.
  • Per montaggi estremamente stretti
  • Con speciale albero di prolunga corto
  • Non compatibile con maniglia aggiuntiva NZM...-XDZ
  • È possibile agganciare una targhetta/etichetta di denominazione esterna.
  • Maniglia per comando rinviato e bloccoporta per l'azionamento dell'interruttore attraverso un pannello del quadro chiuso
Caratteristiche
Bloccabile
Rosso/giallo per arresto di emergenza
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Colore
Rosso
Dotato di:
Lucchetto
Carcassa
NZM2
Adatto per
Arresto d'emergenza
Sezionatore
Interruttore automatico di potenza
Tipo di coperchio/sportello
Il bloccoporta può essere modificato in modo tale da essere rimosso dall'esterno utilizzando un cacciavite
Bloccoporta non rimosso nella posizione bloccata OFF.
La porta è apribile in OFF
Il bloccoporta può essere modificato in posizione di sblocco ON
Numero di blocco
Doppia chiusura
Impianto di blocco
Bloccabile sulla maniglia dell'interruttore utilizzando fino a 3 lucchetti
Con bloccoporta
Grado di protezione/tipo di involucro NEMA
IP66
4X. 12

ETIM for 279401 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) rosso
adatto per arresto d'emergenza (EF001433) Sì
con asse (EF001434) No
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12
