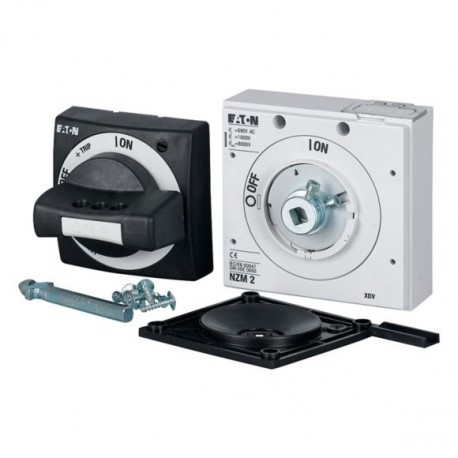

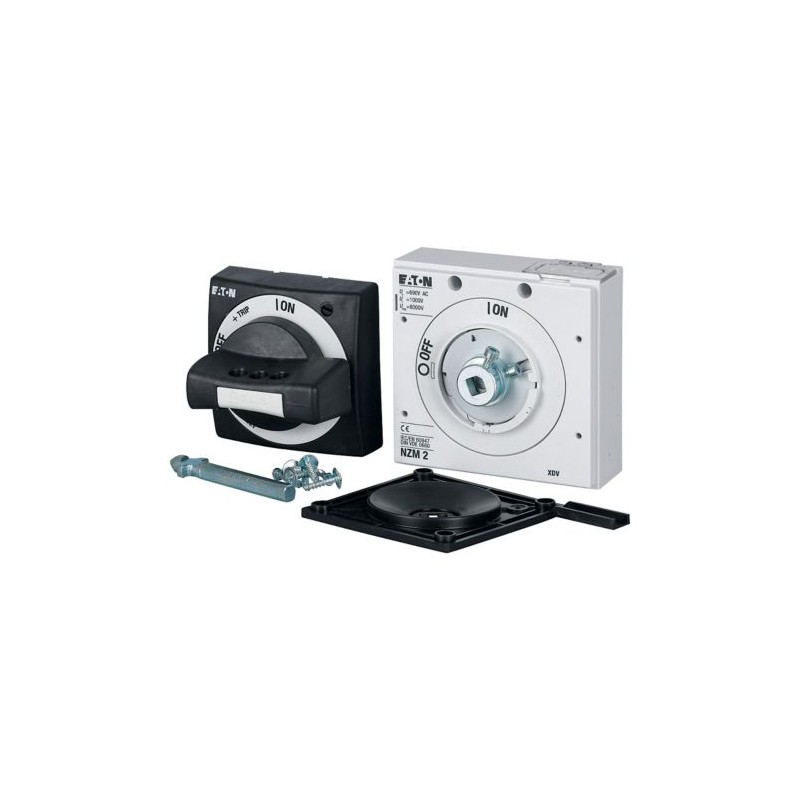

NZM2-XTVDVR-0 279401 0004358972 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande rompu.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XTVDVR-0 279401 0004358972 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande rompu..

NZM2-XTVDVR-0

279401

0004358972

EATON-MOELLER

Disponible Expédition hui

Poignée rotative à commande rompue sur porte à commande rompue sur porte, rouge-jaune, taille 2

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $145.23
Prix unitaire: $145.23

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les clients qui ont acheté ce produit ont également acheté...

En savoir plus



Porte d'attelage tournant la poignée, rouge-jaune, taille 2
Accessoires en option pour disjoncteur série NZM propose une gamme complète de possibilités d'application pour utilisation dans le monde entier. Modulaire groupes fonctionnels de rendre le montage simple et flexible. Remarque: Complets, y compris rotatif voiture et pièces d'accouplement. Pour les très étroites installations spéciales de courte extension de l'arbre, ne peut pas être combiné avec NZM...-XDZ poignée supplémentaire. Externe de la plaque d'avertissement/de marquage de la plaque peut être fixé sur. Rouge-jaune d'urgence pour éteindre. Verrouillable sur la poignée de l'interrupteur à l'aide de jusqu'à 3 cadenas. Verrouillable en position 0 sur la poignée, fermant à clé sur la position 0 du commutateur à l'aide de jusqu'à 3 cadenas. Avec verrouillage de la porte. Peut être utilisé pour: NZM2(-4), PN2(-4), N(N/O)2(-4)

Programme de livraison

La gamme de produits
Accessoires
Accessoires
Porte d'attelage tournant la poignée
Standard/Approbation
UL/CSA, IEC
La Construction de la taille
NZM2
Description
Porte d'attelage tournant la poignée pour le fonctionnement du commutateur à l'aide d'un fermé la porte du panneau de contrôle
La fonction
Rouge-jaune pour la coupure d'urgence
Classe de Protection
IP66
UL/CSA Type 4X, Type 12
Verrouillage de la facilité de
verrouillable sur la poignée de l'interrupteur à l'aide de jusqu'à 3 cadenas
Avec verrouillage de la porte
Verrouillage de la porte
Pas vaincu dans la verrouiller en position OFF.
Peut être modifié dans le SUR la position déverrouillée
Peut être modifié de telle sorte qu'il peut être vaincu à partir de l'extérieur à l'aide d'un tournevis
La porte peut être ouverte en OFF
Projet de planification de l'information
Complets, y compris rotatif voiture et pièces d'accouplement
Pour de très petits raccords
Avec spéciaux de courte extension de l'arbre
Ne peut être combiné avec NZM...-XDZ poignée supplémentaire
Externe avertissement plaque/désignation de l'étiquette peut être fixé sur.
Pour une utilisation avec
NZM2(-4), PN2(-4), N(S)2(-4)
verrouillable
double
Notes

Le disjoncteur peut également être installé dans une position de couchage de 90 ° à gauche/droite, avec la poignée toujours dans la même position.

La vérification de la conception selon les normes EN/IEC 61439

EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Basse tension de composants industriels (EG000017) / Poignée d'alimentation disjoncteur (EC000229)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / disjoncteur (LV < 1 kV) / Poignée pour dispositifs de commutation ([email protected] [AKF012014])
Verrouillable
Oui
Couleur
Rouge
Adapté pour arrêt d'urgence
Oui
Avec l'extension de l'arbre
Pas de
Adapté pour disjoncteur
Oui
Adapté pour interrupteur-sectionneur
Oui

Approbations

Les Normes De Produit
UL489; CSA-C22.2 ° 5-09; IEC60947, marquage CE
UL File No.
E140305
UL Catégorie Contrôle Pas.
DIHS
CSA No de dossier.
Zero vingt deux mille quatre vingt six
CSA Classe Pas.
1437-01
Amérique Du Nord Certification
Listé UL, certifié CSA
Degré de Protection
CEI: IP66, UL/CSA Type 4X, 12

Dimensions

123X480
123X196
123X500
Minimum de la porte d'attelage tournant la poignée de dégagement de la porte de point de pivot

Datasheet - PDF

Titre: Taille: Type:
NZM2-XTVDVR-0 0004358972 279401 279401_FR.pdf 241 Kbytes   NZM2-XTVDVR-0 0004358972 279401 279401_FR.pdf
