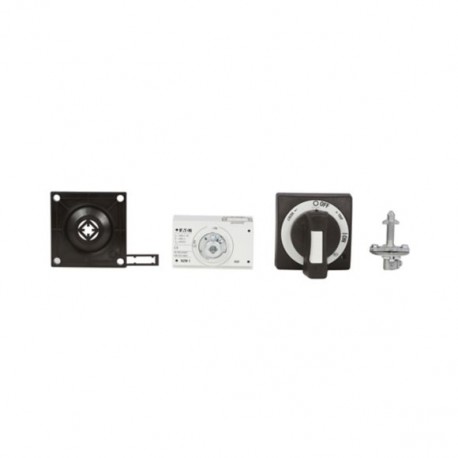

NZM1-XTVDV-0-NA 100675 Y7-100675 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, nera, lucchetta.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XTVDV-0-NA 100675 Y7-100675 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, nera, lucchetta..

NZM1-XTVDV-0-NA

100675

Y7-100675

EATON-MOELLER

Maniglia per comando rinviato e bloccoporta, nera, lucchettabile, grandezza 1

Maniglia girevole per porte, nera, lucchettabile, NZM1

Eaton Moeller series NZM - Molded Case Circuit Breaker. Door coupling rotary handle, black, lockable, size 1

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Nota: Completo, compreso l'azionamento rotativo e le parti di accoppiamento. È inoltre necessario un albero di prolunga. Non combinabile con l'interblocco meccanico Per installazioni estremamente strette con albero di prolunga corto. Non combinabile con l'impugnatura supplementare NZM...-XDZ. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. Predefinito, nero/grigio. Può essere bloccato sulla maniglia dell'interruttore da un massimo di 3 lucchetti. Bloccabile in posizione 0 sull'impugnatura, bloccabile in posizione 0 sull'interruttore utilizzando fino a 3 lucchetti. Può essere modificato anche in posizione I. Con interblocco della porta. Il blocco della porta non viene ignorato nella posizione di blocco OFF. La porta si apre solo con rotazione attiva oltre la posizione 0. Può essere modificato in modo tale da poter essere sconfitto dall'esterno con un cacciavite. Può essere utilizzato per: NZM1, N(S)1

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $113.25
Prezzo unitario: $113.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM operating element NA
Catalog Number
100675
EAN
4015081005758
Product Length/Depth
75 mm
Product Height
190 mm
Product Width
90 mm
Product Weight
0.51 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
IEC60947
UL listed
CSA certified
CSA (Class No. 1437-01)
UL489
UL (Category Control Number DIHS)
CE marking
CSA (File No. 22086)
UL (File No. E140305)
CSA-C22.2 No. 5-09
Model Code
NZM1-XTVDV-0-NA

Specifiche del prodotto

Used with
NZM1, N(S)1
Type
Special features
  • Complete including rotary drive and coupling parts
  • Cannot be combined with mechanical interlock
  • For extremely narrow fittings
  • With special short extension shaft
  • Cannot be combined with NZM...-XDZ additional handle
  • External warning plate/designation label can be clipped on.
  • Door coupling rotary handle for operating the switch through a closed control panel door
Features
Lockable
Standard: black / gray
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Padlock
Frame
NZM1
Suitable for
Power circuit breaker
Switch disconnector
Cover/door type
Door interlock can be modified such that it can be defeated from the outside using a screwdriver
Door interlock not defeated in the locked OFF position.
Door opens only with active rotation beyond the 0 position
Lock number
Single lockable
Locking facility
With door interlock
Lockable on the handle on the switch using up to 3 padlocks
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 100675 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) nero
adatto per arresto d'emergenza (EF001433) No
con asse (EF001434) No
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12
