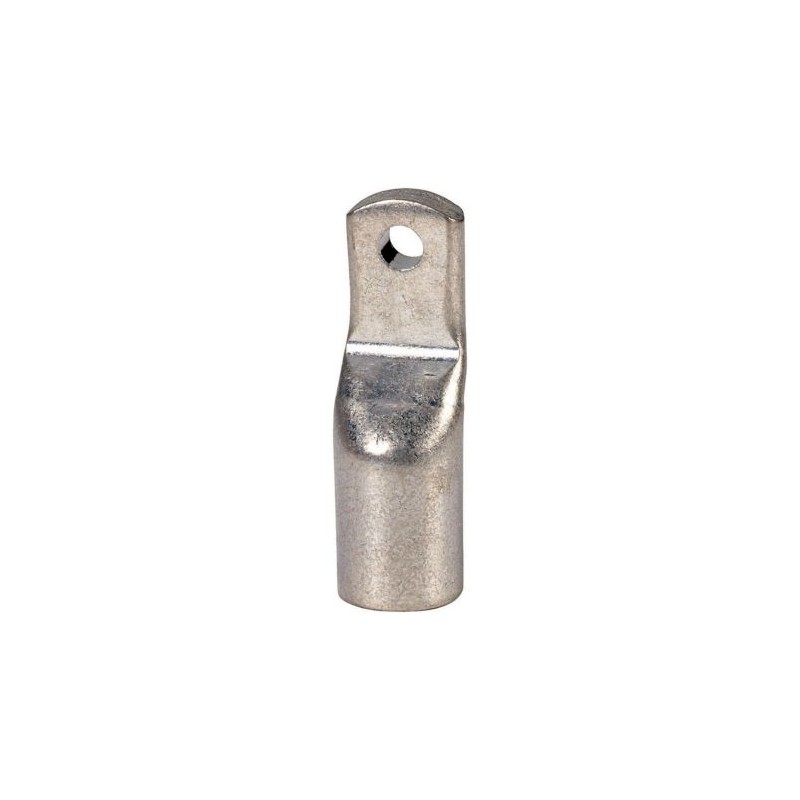

KS120-NZM7 059776 EATON MOELLER Capicorda, 120mm², esecuzione stretta Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

KS120-NZM7 059776 EATON MOELLER Capicorda, 120mm², esecuzione stretta

KS120-NZM7

059776

EATON - MOELLER

3

Disponibile

Invio oggi

Capicorda, 120mm², esecuzione stretta

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori NZM e LZM (Accessori) - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

Quantità Prezzo
3+$5.64
21+$4.92
42+$4.77
63+$4.69
84+$4.64
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Prodotti collegatti

Dettagli



Programma di fornitura
Numero di conduttori
  a 3/4 poli
accessori
  Capicorda
utilizzo con
  NZM2(-4), PN2(-4), N2(-4)
Descrizione
  Non approvato UL/CSA.
Capicorda per collegamenti apparecchi di comando in esecuzione stretta.
Se si utilizzano i capicorda senza calotta protettiva NZM2(-4)-XKSA, questi devono essere isolati.
Sezioni di collegamento
 mm2120
Instructions For detailed specifications regarding suitable types of conductors and the required crimping tool: See Heading Engineering.
Dati tecnici
Progettazione
Engineering notes


In order to crimp cable lugs when using stranded conductors, e.g., VDE 0295 Class 2 and rounded stranded sector-shaped conductors, you will need a Klauke K22, HK60/22, or EK22 crimping tool with the following crimping dies:

  • R22/95 for 95 mm2
  • R22/120 for 120 mm2
  • R22/150 for 150 mm2
  • R22/185 for 185 mm2
  • R22/240 for 240 mm2
  • R22/300 for 300 mm2

Flexible conductors are adequate to a limited extent. They must be indent-crimped with a Klauke series 13 or series 25 crimping die.

Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Bolt dimension metric (M..)
  0
Connecting angle
  Straight
Number of fixing holes
  1
Code digit
  0
Nominal cross section
 mm²120
Surface protection
  Tinned
Dimensioni
Ulteriori informazioni sul prodotto (link)
IL01219049Z (AWA1230-2046) Capicorda


Datasheet - PDF

Titolo: Lingua: Dimensione: Tipo:
pdf- Capicorda, 120mm², esecuzione stretta - EATON - KS120-NZM7 - 59776 Italian 180 Kbytes pdf- Capicorda, 120mm², esecuzione stretta - EATON - KS120-NZM7 - 59776
