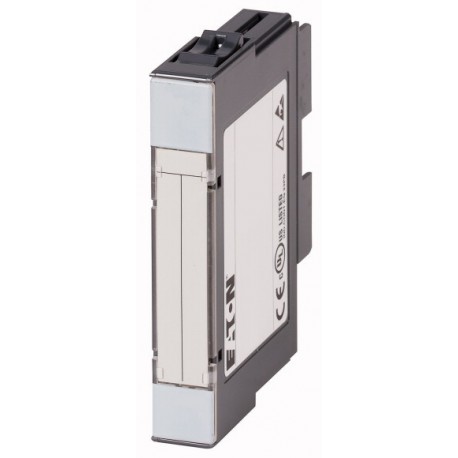

XN-2DI-24VDC-N 140057 0004520651 EATON ELECTRIC Modulo di ingresso digitale XI/ON, 24 VDC, 2DI, a commutazio.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XN-2DI-24VDC-N 140057 0004520651 EATON ELECTRIC Modulo di ingresso digitale XI/ON, 24 VDC, 2DI, a commutazio..

XN-2DI-24VDC-N

140057

0004520651

EATON-MOELLER

Modulo di ingresso digitale XI/ON, 24 VDC, 2DI, a commutazione negativa

Modulo XION 2 ingressi digitali NPN

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale

Moduli I / O remoti XION

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Modulo di ingresso digitale XI/ON, 24 VDC, 2DI, a commutazione negativa
Grazie all'elevata modularità e all'ampia varietà di funzioni, il sistema di I/O XI/ON standard offre la soluzione I/O perfetta per qualsiasi applicazione. Moduli a innesto, rapida sostituzione dei moduli (Hot Swap), cablaggio su modulo base a vite o a molla, codifica meccanica dei moduli. I gateway standard utilizzano i sistemi bus CANopen, PROFIBUS-DP deviceNet e Ethernet.

Programma di fornitura

Funzione
Moduli I/O
Moduli di ingresso digitali
Funzione
Modulo su piastra XN
Descrizione breve
2 ingressi digitali, 24 V DC
a commutazione negativa
utilizzo con
XN-S3T-SBB
XN-S3T-SBB
XN-S4T-SBBC
XN-S4T-SBBC

Dati tecnici

Generalità
Conformità alle norme
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Sezionamento di potenziale
sì, attraverso fotoaccoppiatore
Temperatura ambienteTemperatura ambiente, in esercizio
0 - +55 °C
Temperatura ambienteMagazzinaggio, trasporto [ϑ]
-25 - +85 °C
Umidità dell'aria relativaumidità relativa
5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Condizioni ambientali meccanicheGrado di protezione
IP20
Condizioni ambientali meccanicheGas nocivo
SO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione) ppm
Resistenza alle vibrazioni, condizioni operative
secondo IEC/EN 60068-2-6
Resistenza agli urti
secondo IEC 60068-2-27 g
Resistenza continuata agli urti (IEC/EN 60068-2-29)
secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Compatibilità elettromagnetica (EMC)ESD [Scarica dei contatti / scarica in aria]
EN 61000-4-2 kV
Compatibilità elettromagnetica (EMC)Campi elettromagnetici [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilità elettromagnetica (EMC)Burst
EN 61100-4-4
Compatibilità elettromagnetica (EMC)Surge
EN 61100-4-5
Compatibilità elettromagnetica (EMC)Ammissione
EN 61100-4-6 V
Compatibilità elettromagnetica (EMC)Emissione di disturbi (irradiata, ad alta frequenza) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilità elettromagnetica (EMC)Variazioni di tensione/Interruzioni di tensione
EN 61131-2
Compatibilità elettromagnetica (EMC)Prova di tipo (Type Test)
secondo EN 61131-2
Approvazioni
CE, cULus
Altri dati tecnici (catalogo sfogliabile)
Moduli di ingresso analogici
Canali
2 Numero
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Dissipazione
0,7 W
Moduli di basesenza collegamento C
Moduli base a 2/3 conduttori
XN-S3x-SBB
Sono collegabili iniziatori a 2 fili (Bero®) con corrente di riposo ammessa fino a 1,5 mA.
Moduli di uscita analogici
Canali
2 Numero
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Dissipazione
0,7 W
Moduli di basesenza collegamento C
Moduli base a 2/3 conduttori
XN-S3x-SBB
Sono collegabili iniziatori a 2 fili (Bero®) con corrente di riposo ammessa fino a 1,5 mA.
Uscite digitali
Canali
2 Numero
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione (con corrente di carico = 0 mA) [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Dissipazione [P]
tip. 1 W
Moduli di basecon collegamento C
a 4 conduttori
XN-S4x-SBBC
Ingressi digitali
Canali
2 Numero
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Tensione di prova isolamento [Ui]
500 V AC
Dissipazione
0,7 W
Tensione di ingressoTensione d'ingresso valore nominale [Ue]
24VDC V DC
Tensione di ingressoLivello basso [UeL]
-30 V - (UL- 11 V) V
Tensione di ingressoLivello alto [UeH]
0 - 5 V V
Corrente di ingressoLivello basso⁄livello attivo [IeL]
0 mA - 1,7 mA mA
Corrente di ingressoLivello alto⁄livello attivo [IeH]
1,8 mA - 10 mA mA
Ritardo all'ingressotfianco ascendente
< 200 µs
Ritardo all'ingressotfianco discendente
< 200 µs
Moduli di basesenza collegamento C
Moduli base a 2/3 conduttori
XN-S3x-SBB
Sono collegabili iniziatori a 2 fili (Bero®) con corrente di riposo ammessa fino a 1,5 mA.
Moduli di basecon collegamento C
a 4 conduttori
XN-S4x-SBBC
Moduli relè
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Dissipazione [P]
tip. 1 W
Moduli di basesenza collegamento C
Moduli base a 2/3 conduttori
XN-S3x-SBB
Sono collegabili iniziatori a 2 fili (Bero®) con corrente di riposo ammessa fino a 1,5 mA.
Moduli di basecon collegamento C
a 4 conduttori
XN-S4x-SBBC
Modulo di alimentazione
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Dissipazione [P]
1 W
Modulo contatore
Canali
2 Numero
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Dissipazione
0,7 W
Ingresso digitale
Tensione di ingressoTensione d'ingresso valore nominale [Ue]
24VDC V DC
Tensione di ingressoLivello basso [UeL]
-30 V - (UL- 11 V) V
Tensione di ingressoLivello alto [UeH]
0 - 5 V V
Corrente di ingressoLivello basso [IeL]
0 mA - 1,7 mA mA
Corrente di ingressoLivello alto [IeH]
1,8 mA - 10 mA mA
Interfaccia
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Dissipazione [P]
tip. 1 W
Nota

Il morsetto di alimentazione (UL) fornisce la corrente necessaria all'elettronica del modulo e per i sensori collegati agli ingressi. La corrente complessiva necessaria per ogni modulo risulta dalla somma di tutte le correnti parziali.

Una parte dell'elettronica del modulo XI/ON è alimentata dalla tensione del bus moduli (5 V DC), il resto dal morsetto di alimentazione (UL).

Capacità massima ammessa della linea: 141 nF con 79 V AC/50 Hz; 23 nF con 265 V AC/50 Hz

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.7 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Grado di protezione
IP20
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / bus di campo, periferica remota – modulo i/o digitale (EC001599)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Bus Di Campo Periferia Decentrale / BUS di campo perif. decen. - modulo ingresso/uscita digitale ([email protected] [BAA055014])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
18 - 30 V
tipo di tensione di alimentazione
DC
numero di ingressi digitali
2
numero di uscite digitali
0
ingressi digitali configurabili
no
uscite digitali configurabili
no
corrente d’entrata per segnale 1
1.8 milliampere
tensione ammessa nell’ingresso
5 - 30 V
tipo di tensione d’ingresso
DC
tipo di uscita digitale
senza
corrente d’uscita
0 A
tensione ammessa nell’uscita
0 - 0 V
tipo di tensione d’uscita
DC
protezione da corto circuito, uscite presenti
no
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW USB
0
numero di interfacce HW altre
1
con interfaccia ottica
no
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
sì
supporta protocollo CAN
sì
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
sì
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
componenti del sistema
sì
grado di protezione (IP)
IP20
esecuzione del collegamento elettrico
raccordo a innesto
tempo di ritardo al cambio di segnale
0 - 0 ms
collegamento bus di campo tramite accoppiatore separato possibile
sì
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
no
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
senza
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
12.6 mm
altezza
74.1 mm
profondità
55.4 mm

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Dimensioni

2725DIM-3
Link al catalogo sfogliabile

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XN-2DI-24VDC-N 0004520651 140057 IT_140057.pdf 193 Kbytes XN-2DI-24VDC-N 0004520651 140057 IT_140057.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
