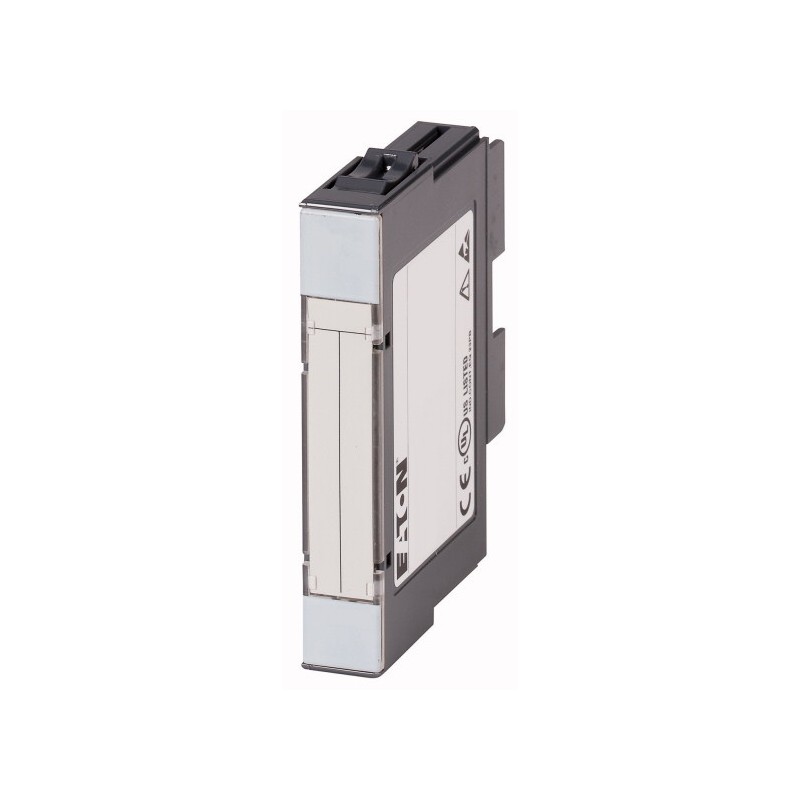

XN-2DI-24VDC-N 140057 0004520651 EATON ELECTRIC Eingangsmodul, digital, XI/ON, 24 VDC, 2DI, minusschaltend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

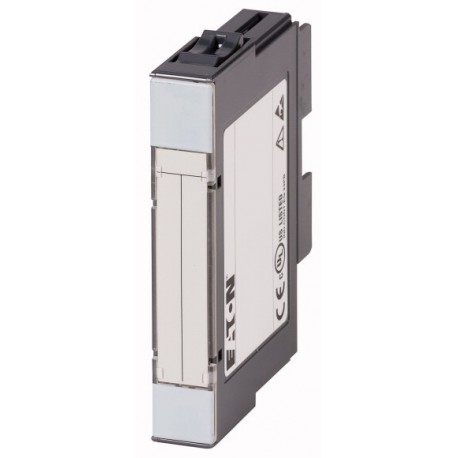

XN-2DI-24VDC-N 140057 0004520651 EATON ELECTRIC Eingangsmodul, digital, XI/ON, 24 VDC, 2DI, minusschaltend

XN-2DI-24VDC-N

140057

0004520651

EATON-MOELLER

Eingangsmodul, digital, XI/ON, 24 VDC, 2DI, minusschaltend

XION Modul 2 NPN Digitale Eingänge

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Remote-E / A-Module XION

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Eingangsmodul, digital, XI/ON, 24 VDC, 2DI, minusschaltend
Das XI/ON Standard I/O-System bietet aufgrund seiner hohen Modularität und der großen Funktionsvielfalt für jede Applikation die passende I/O-Lösung. Steckbare Module, schneller Modulwechsel (Hot Swap), Verdrahtung auf Basismodul Schraube oder Zugfeder, mechanische Kodierung der Module. Die Standard-Gateways bedienen die Bussysteme CANopen, Profibus-DP, DeviceNet und Ethernet.

Lieferprogramm

Funktion
I/O Module
Digitale Eingabemodule
Funktion
XN-Scheibenmodul
Kurzbeschreibung
2 Digital-Eingänge, 24 V DC
minusschaltend
verwendbar für
XN-S3T-SBB
XN-S3S-SBB
XN-S4T-SBBC
XN-S4S-SBBC

Technische Daten

Allgemeines
Normen und Bestimmungen
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potentialtrennung
ja, über Optokoppler
UmgebungstemperaturUmgebungstemperatur, Betrieb
0 - +55 °C
UmgebungstemperaturLagerung, Transport [ϑ]
-25 - +85 °C
Relative Luftfeuchterelative Feuchte
5 - 95 % (indoor), Level RH-2, keine Kondensation (bei 45°C Lagerung)
Mechanische UmgebungsbedingungenSchutzart
IP20
Mechanische UmgebungsbedingungenSchadgas
SO2: 10 (rel. Feuchte < 75 %, keine Kondensation)
H2S: 1.0 (rel. Feuchte < 75 %, keine Kondensation) ppm
Vibrationsfestigkeit, Einsatzbedingungen
gemäß IEC/EN 60068-2-6
Schockfestigkeit
gemäß IEC 60068-2-27 g
Dauerschockfestigkeit (IEC/EN 60068-2-29)
nach IEC 60068-2-29
Kippen und Umstürzen
nach IEC 60068-2-31, freier Fall nach IEC 60068-2-32
Elektromagnetische Verträglichkeit (EMV)ESD [Luft- / Kontaktentladung]
EN 61000-4-2 kV
Elektromagnetische Verträglichkeit (EMV)Elektromagnetische Felder [(0.08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Elektromagnetische Verträglichkeit (EMV)Burst
EN 61100-4-4
Elektromagnetische Verträglichkeit (EMV)Surge
EN 61100-4-5
Elektromagnetische Verträglichkeit (EMV)Einströmung
EN 61100-4-6 V
Elektromagnetische Verträglichkeit (EMV)Störaussendung (gestrahlt, hochfrequent) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Elektromagnetische Verträglichkeit (EMV)Spannungsvariationen/Spannungseinbrüche
EN 61131-2
Elektromagnetische Verträglichkeit (EMV)Typprüfung (Type Test)
nach EN 61131-2
Approbationen
CE, cULus
Weitere Technische Daten (Blätterkatalog)
Analoge Eingabemodule
Kanäle
2 Anzahl
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Verlustleistung
0.7 W
Basismoduleohne C-Verbindung
2-⁄3-Leiter
XN-S3x-SBB
Anschließbar sind 2-Draht-Initiatoren (Bero®) mit zulässigem Ruhestrom bis 1.5 mA.
Analoge Ausgabemodule
Kanäle
2 Anzahl
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Verlustleistung
0.7 W
Basismoduleohne C-Verbindung
2-⁄3-Leiter
XN-S3x-SBB
Anschließbar sind 2-Draht-Initiatoren (Bero®) mit zulässigem Ruhestrom bis 1.5 mA.
Digitale Ausgänge
Kanäle
2 Anzahl
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme (bei Laststrom = 0 mA) [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Verlustleistung [P]
typ. 1 W
Basismodulemit C-Verbindung
4-Leiter
XN-S4x-SBBC
Digitale Eingänge
Kanäle
2 Anzahl
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Isolationsprüfspannung [Ui]
500 V AC
Verlustleistung
0.7 W
EingangsspannungEingangsspannung Nennwert [Ue]
24 V DC V DC
EingangsspannungLow-Pegel [UeL]
-30 V - (UL- 11 V) V
EingangsspannungHigh-Pegel [UeH]
0 - 5 V V
EingangsstromLow-Pegel⁄aktiver Pegel [IeL]
0 mA - 1.7 mA mA
EingangsstromHigh-Pegel⁄aktiver Pegel [IeH]
1.8 mA - 10 mA mA
Eingangsverzögerungtansteigende Flanke
< 200 µs
Eingangsverzögerungtabfallende Flanke
< 200 µs
Basismoduleohne C-Verbindung
2-⁄3-Leiter
XN-S3x-SBB
Anschließbar sind 2-Draht-Initiatoren (Bero®) mit zulässigem Ruhestrom bis 1.5 mA.
Basismodulemit C-Verbindung
4-Leiter
XN-S4x-SBBC
Relaismodule
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Verlustleistung [P]
typ. 1 W
Basismoduleohne C-Verbindung
2-⁄3-Leiter
XN-S3x-SBB
Anschließbar sind 2-Draht-Initiatoren (Bero®) mit zulässigem Ruhestrom bis 1.5 mA.
Basismodulemit C-Verbindung
4-Leiter
XN-S4x-SBBC
Versorgungsmodul
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Verlustleistung [P]
1 W
Zählermodul
Kanäle
2 Anzahl
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Verlustleistung
0.7 W
Digital-Eingänge
EingangsspannungEingangsspannung Nennwert [Ue]
24 V DC V DC
EingangsspannungLow-Pegel [UeL]
-30 V - (UL- 11 V) V
EingangsspannungHigh-Pegel [UeH]
0 - 5 V V
EingangsstromLow-Pegel [IeL]
0 mA - 1.7 mA mA
EingangsstromHigh-Pegel [IeH]
1.8 mA - 10 mA mA
Schnittstellen
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 20 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 28 mA
Verlustleistung [P]
typ. 1 W
Hinweise

Die Versorgungsklemme (UL) liefert den Strom für die Modulelektronik und für die Sensoren an den Eingängen. Der Gesamtstrom, der für jedes Modul benötigt wird, berechnet sich aus der Summe aller Teilströme.

Ein Teil der Elektronik des XI/ON-Moduls wird von der Modulbusspannung (5 V DC) versorgt, der andere Teil von der Versorgungsklemme (UL).

Maximal zulässige Leitungskapazität: 141 nF bei 79 V AC/50 Hz; 23 nF bei 265 V AC/50 Hz

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0.7 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+55 °C
Schutzart
IP20
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul (EC001599)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul ([email protected] [BAA055014])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
18 - 30 V
Spannungsart der Versorgungsspannung
DC
Anzahl der digitalen Eingänge
2
Anzahl der digitalen Ausgänge
0
Digitale Eingänge konfigurierbar
nein
Digitale Ausgänge konfigurierbar
nein
Eingangsstrom bei Signal 1
1.8 mA
Zulässige Spannung am Eingang
5 - 30 V
Art der Eingangsspannung
DC
Art des Digitalausgangs
ohne
Ausgangsstrom
0 A
Zulässige Spannung am Ausgang
0 - 0 V
Art der Ausgangsspannung
DC
Kurzschlussschutz, Ausgänge vorhanden
nein
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen sonstige
1
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für CAN
ja
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
ja
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Ausführung des elektrischen Anschlusses
Steckanschluss
Verzögerungszeit bei Signalwechsel
0 - 0 ms
Feldbusanschluss über seperaten Buskoppler möglich
ja
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
nein
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
ohne
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
12.6 mm
Höhe
74.1 mm
Tiefe
55.4 mm

Approbationen

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Abmessungen

2725DIM-3
Link zum Blätterkatalog

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XN-2DI-24VDC-N 0004520651 140057 DE_140057.pdf 195 Kbytes XN-2DI-24VDC-N 0004520651 140057 DE_140057.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
