> EATON - MOELLER>Scatole isolanti>D250-CI44-DVZ 138522 Y7-138522 ELECTRIC Coperchio, trasparente, lucchettabile, AxLxP 375x375x150mm
ANUNCIAR
Prodotto precedente Prodotto successivo

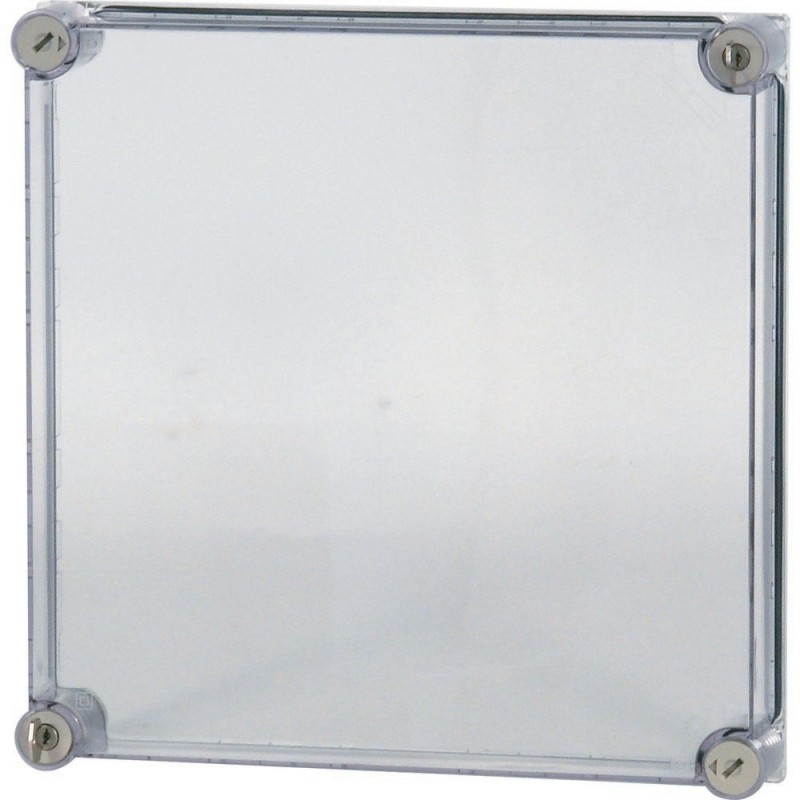

D250-CI44-DVZ 138522 Y7-138522 EATON ELECTRIC Coperchio, trasparente, lucchettabile, AxLxP 375x375x150mm Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

D250-CI44-DVZ 138522 Y7-138522 EATON ELECTRIC Coperchio, trasparente, lucchettabile, AxLxP 375x375x150mm

D250-CI44-DVZ

138522

Y7-138522

EATON-MOELLER

Coperchio, trasparente, lucchettabile, AxLxP=375x375x150mm

Coperchi trasparenti, chiudibili a chiave, AxLxP=375x375x150mm

Eaton xEnergy Safety Ci sistemi in BT Interruttore di manovra BT. Coperchio, grigio fumo trasparente, bloccabile, AxLxP=375x375x150mm

Coperchio trasparente fumé con serrature a cilindro, grado di protezione IP65, chiusure brevettate con compensazione della sovrapressione integrata, chiusure del coperchio sigillabili, guarnizione continua in schiuma, profondità di montaggio con piastra di montaggio = 250 mm, utilizzabile per basi IC E, X e V, tipo di meccanismo di bloccaggio: meccanismo di bloccaggio comune a chiave (non accessibile a personale non specializzato)

Maggiori dettagli


sistemi di armadi elettrici > tetto / fondo (armadio elettrico)

Scatole isolanti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $230.05
Prezzo unitario: $230.05
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton xEnergy Safety Ci empty enclosure cover with cylinder lock
Sigla catalogo
138522
EAN
4015081353019
Lunghezza/profondità del prodotto
190 mm
Altezza prodotto
375 mm
Larghezza prodotto
375 mm
Peso prodotto
1.819 kg
Conformità
RoHS conform
Codice modello
D250-CI44-DVZ

Delivery program

Tipo
Tipo di accessorio/parte di ricambio
Coperchio di custodia bloccabile, senza aperture
Colore
Altro

Technical data - mechanical

Unità
Sistema modulare
Finitura superficie
Altro
Profondità supporto
250 mm
Materiale
Termoplastico
Tipo di coperchio/sportello
Trasparente, grigio fumo
Adatto per altezza/profondità custodia
0 mm
Idoneo per larghezza della custodia
0 mm

Temperature-rise verification as per IEC 60890

Diss. cal. amb. 35°C Δ T: 20°C p. sup. custodia centr. fis. parete(IEC 60890)
23 W
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia singola a parete(IEC 60890)
25 W
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia avv. fis. parete(IEC 60890)
24 W
Diss. cal. amb. 35°C Δ T: 35°C p. sup. custodia centr. fis. parete(IEC 60890)
45 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia singola a parete(IEC 60890)
51 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia avv. fis. parete(IEC 60890)
48 W

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
850 °C, i requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Non rilevante per installazione interna.
10.2.5 Sollevamento
20 kg per ogni custodia con telaio portante e dispositivo di sollevamento, riempito, montato e fissato secondo le istruzioni per il montaggio vigenti.
10.2.6 Impatto meccanico
IK10
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
IP65, con base
10.4 Distanze d’isolamento superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione da folgorazione
Classe di protezione 2, quindi non applicabile.
10.6 Incorporamento di componenti e dispositivi di commutazione
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Ui = 1000 V AC
10.9.3 Tensione di tenuta a impulsi
8 kV
10.9.4 Test custodie in materiale isolante
I requisiti della norma di prodotto sono soddisfatti.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.

Additional information

Funzioni
Involucro base
Numero RAL
0
Caratteristiche speciali
  • 2 blocchi cilindrici
  • 2 blocchi per copertura sigillabili con piombo, disposti in diagonale. Nessuna opzione di guarnizione con cambio aggiuntivo di tutti i DV…-CI con DVZ-…-CI
  • 2 chiusure del coperchio lucchettabili diagonali con serratura a cilindro
  • Serrature cilindriche, meccanismo di blocco comune
  • Fornito con:
  • Chiave
Adatto per
Installazione esterno
Utilizzato con
U-CI44…
xEnergy Safety Ci
Custodia di copertura
Involucro base

ETIM for 138522 Sistemi di armadi elettrici (EC000744)
Caratteristica Valore
adatto per pannelli del tetto (EF009584) No
adatto per pannelli al suolo (EF009585) No
larghezza (EF000008) 375 mm
altezza (EF000040) 375 mm
profondità (EF000049) 190 mm
larghezza totale per installazione in armadio (EF000326) 0 mm
profondità totale per installazione in armadio (EF000327) 0 mm
materiale (EF002169) materiale sintetico
finitura della superficie (EF006569) altro
colore (EF000007) altro
numero RAL (EF000116) 0
con sfiato (EF001161) No
adatto per installazione esterna (EF005774) Sì
con ingresso del cavo (EF000325) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
D250-CI44-DVZ Y7-138522 138522 ES_138522.pdf 1 Mbytes D250-CI44-DVZ Y7-138522 138522 ES_138522.pdf
