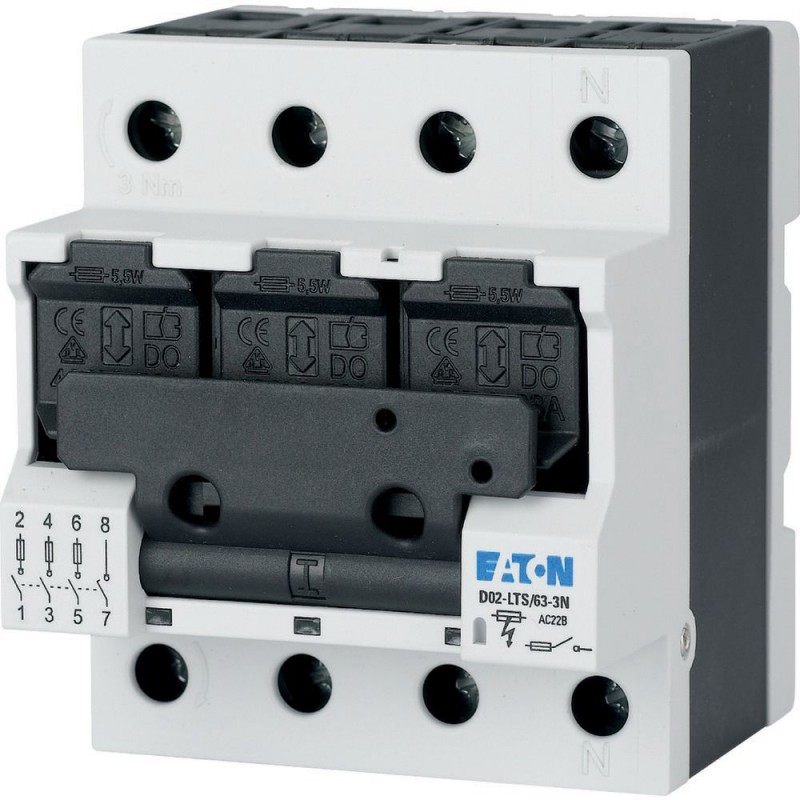

D02-LTS/63-3N 114321 Y7-114321 EATON ELECTRIC Sezionatore con fusibile, 63AV, 3NP, D02, HK Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

D02-LTS/63-3N 114321 Y7-114321 EATON ELECTRIC Sezionatore con fusibile, 63AV, 3NP, D02, HK

D02-LTS/63-3N

114321

Y7-114321

EATON-MOELLER

Sezionatore con fusibile, 63AV, 3NP, D02, HK

Eaton Distribution parts. Switch-disconnector, 63AV, 3Np, D02, HK

La tensione operativa nominale 400 CA, adatta per collegamenti di fusibili con classe di utilizzo gG (gL), aM, solo 4 unità di spazio, può essere busbared con corrente residua, codifica di corrente utilizzando inserti adattatore manica, può essere sigillato, funzionamento a doppio conduttore possibile su entrambi i lati, versione con contatto ausiliario D02-LTS/63-3-HK, molle di ritenzione per collegamenti fusibili D01 o inserti cilindrici 10x38 forniti

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore sistema D0

Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $249.13
Prezzo unitario: $249.13
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Distribution parts
Catalog Number
114321
EAN
4015081137213
Product Length/Depth
84 mm
Product Height
76 mm
Product Width
71 mm
Product Weight
0.379 kg
Compliances
RoHS conform
Model Code
D02-LTS/63-3N

Specifiche del prodotto

Type
Fuse material
Special features
Amperage Rating
63 A
Frame
Standard front dimension: 45 mm
Pollution degree
3
Creepage resistance
CTI 600
Rated operational voltage (Ue) - max
400 V
Rated short-circuit making capacity up to 690 V, 50/60 Hz
50 kA
Rated uninterrupted current (Iu)
63 A
Terminals
Lift terminals
Number of poles
Three-pole + N
Rated impulse withstand voltage (Uimp)
6 kV
Degree of protection
IP20
Rated uninterrupted current (Iu) at max. cross section
63 A
Switching category
AC 22 B
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-25 °C
Current heat loss per contact at Ie
1.8 W
Enclosure width
84 mm
Heat dissipation per contact with fuse link at Ie
7.3 W
Construction size
D02
Functions
Fuse switch-disconnector D02-LTS
Overvoltage category
III
IV
Fuse cartridge
D02: 20 - 63 A, cylindrical 30 x 38 up to 32 A with holding spring; D01: 2 - 16 A with sleeve locating insert and holding spring
Mounting method
Quick attachment for top-hat rail IEC/EN 60715
Contact function
5 A / 250 V AC (N/O)
Rated operation current (Ie)
63 A
Voltage rating
400 V
Flammability characteristics (UL)
V0, glow-wire test 960 °C (UL94)
Mounting width
18 mm per pole (1 space unit)
Terminal capacity (solid cable)
1.5 mm² - 25 mm²

ETIM for 114321 Disgiuntori, fusibili (EC000277)
Caratteristica Valore
numero di poli (EF001391) 4
grandezza di costruzione (EF002566) D02
tensione nominale (EF000228) 400 V
corrente nominale (EF000227) 63 A

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
D02-LTS/63-3N Y7-114321 114321 IT_114321.pdf 107 Kbytes D02-LTS/63-3N Y7-114321 114321 IT_114321.pdf
