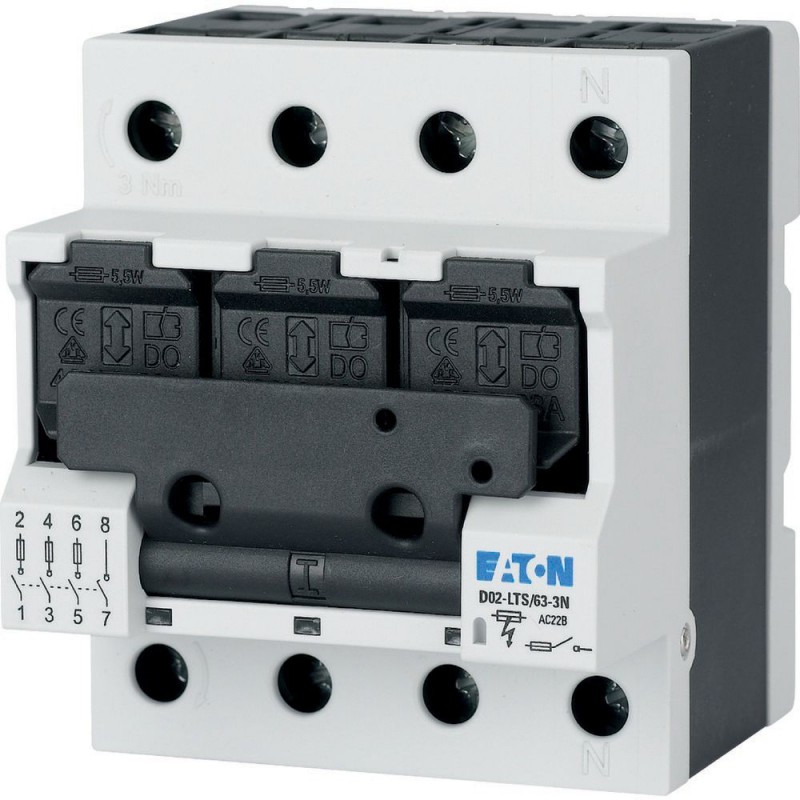

D02-LTS/63-3N 114321 Y7-114321 EATON ELECTRIC Д02-ЛТС/63-3Н Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

D02-LTS/63-3N 114321 Y7-114321 EATON ELECTRIC Д02-ЛТС/63-3Н

D02-LTS/63-3N

114321

Y7-114321

EATON-MOELLER

Д02-ЛТС/63-3Н

Силовые разъединители; 63A; 3p+N; D02

Оценка операционного напряжения 400 VAC, подходит для соединения предохранителя с использованием класса GG (gL), aM, только 4 единицы пространства в ширину, может быть busbared с остаточным тоном, текущее кодирование с использованием рукав адаптера вставки, могут быть запечатаны, двойной проводник запустить возможно с обеих сторон, версия с вспомогательным контактом D02-LTS/63-3-HK, сохраняя пружины для D01 предохранитель ссылки или цилиндрические вставки 10x38

Подробнее


Автоматические выключатели и предохранители > Разъединитель NEOZED

Соединительные аксессуары для корпусов

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $245.09
Цена за единицу: $245.09
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Best sellers

▲

Описание

▲


Силовые разъединители; 63A; 3p+N; D02

Программа поставок

с функцией мигания
Пригоден для плавких вставок категории применения gG (gL), aM
Шириной всего 4 установочных места, перемещается посредством FI
Кодировка потока посредством втулочных подгоночных вставок
пломбируемый
Подача питания возможна с обеих сторон
Удерживающие пружины для плавких вставок D01 или цилиндрических вводов10 x 38 включены в комплект поставки
Номинальное напряжение
400 V AC
Полюсы
3 + N
Измеренный ток длительной нагрузки Iuпри макс. поперечном сечении [Iu]
≦ 63 A
Предохранитель
D02: 20 - 63 A, цилидрич. 30 x 38 до 32 A с удерживающей пружиной
D01: 2 - 16 A с втулочной подгоночной вставкой и удерживающей пружиной Типоразмер

Технические характеристики

Электрический
Количество полюсов
3P+N
Номинальное напряжение [Ue]Переменный ток: 1P, 2P, 3P [Ue]
400 В перем. тока
Расчетный рабочий ток [Ie]
63 A
измеренный ток длительной нагрузки [Iu]
63 A
Расчетный ток короткого замыкания при включении [Icm]
50 kAeff
Замыкающие контакты
5 A / 250 В перем. тока
Категория переключения
AC 22 B
Категория перенапряжения
IV
Номинальная устойчивость к импульсу [Uimp]
6 кВ
Электрические тепловые потери на контакт при Ie
1.8 W
Потеря мощностиПотеря мощности на контакт с предохранителем при Ie
7.3 W
Механический
Монтажный размер колпачков
45 мм
Цокольный размер корпуса
84 мм
Монтажная ширина
18/полюс (1 установочное место) мм
Вес
3P 340
3P+N 380
3P+HK 380 g
Монтаж
Быстродействующее крепление для DIN-рейки IEC/EN 60715
Класс защитывстроенный
IP20
Клеммы
Приподнятые зажимы
Поперечные сечения соединенияодножильный
1,5 - 25 мм2
Диапазон температур
-25 … +60 °C
Категория огнеопасности согласно UL94
V0, испытание нитью накала 960 °C
Момент затяжки соединительных винтов
≦ 3 Нм
Категория перенапряжения / степень загрязнения
III/3
Стойкость к токам утечки
CTI 600
Механическая часть реле
Клеммы
Приподнятые зажимы

Технические характеристики согласно ETIM 7.0

Circuit breakers and fuses (EG000020) / D0-system switch disconnector (EC000277)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Предохранительные системы с плавкими вставками / Neozed-выключатели нагрузки с предохранителями ([email protected] [AKE282013])
Number of poles
4
Construction size
D02
Rated voltage
400 V
Rated current
63 A

ETIM for 114321 Circuit breakers and fuses (EC000277)
Характеристика Значение
Number of poles (EF001391) 4
Construction size (EF002566) D02
Rated voltage (EF000228) 400 V
Rated current (EF000227) 63 A

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
D02-LTS/63-3N Y7-114321 114321 RU_114321.pdf 180 Kbytes D02-LTS/63-3N Y7-114321 114321 RU_114321.pdf
