> EATON - MOELLER>Scatole e armadi industriali >XSC200808-E10 150522 Y7-150522 ELECTRIC Corner section, expansion set, WxD 1050x1050mm
Prodotto precedente Prodotto successivo

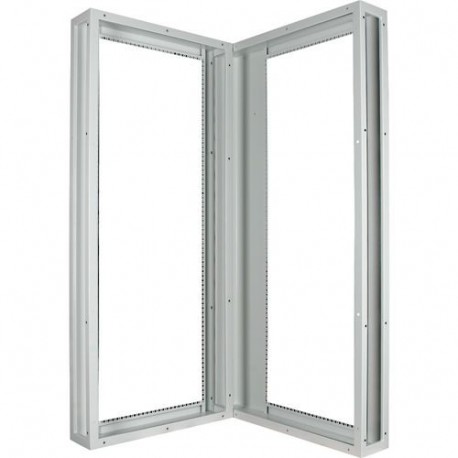

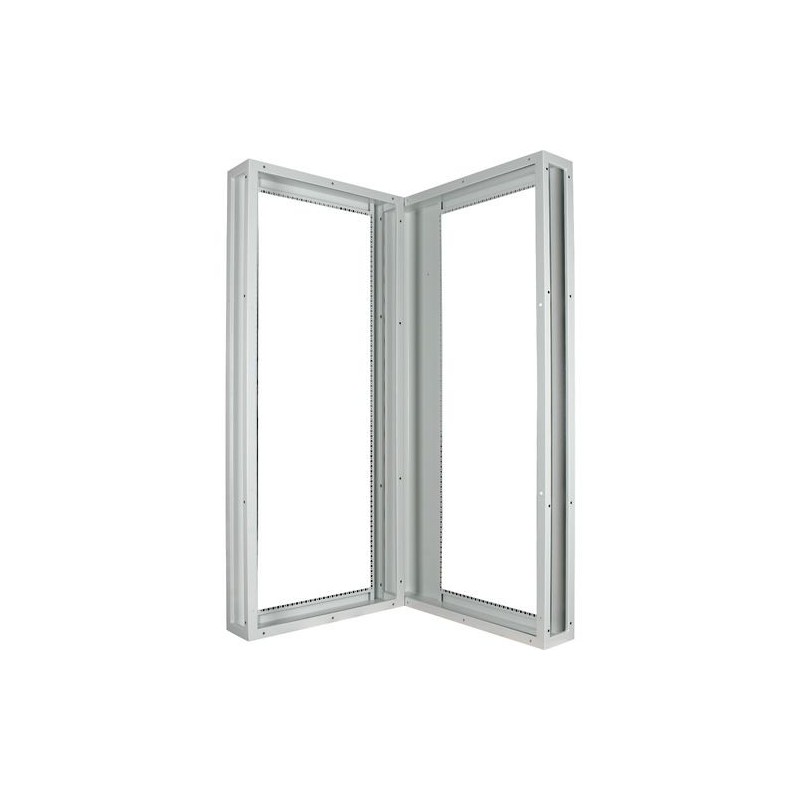

XSC200808-E10 150522 Y7-150522 EATON ELECTRIC Corner section, expansion set, WxD 1050x1050mm Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XSC200808-E10 150522 Y7-150522 EATON ELECTRIC Corner section, expansion set, WxD 1050x1050mm

XSC200808-E10

150522

Y7-150522

EATON-MOELLER

Corner section, expansion set, WxD=1050x1050mm

sezione angolare, set di espansione, LxP=1050x1050mm

Sezione angolare, set di espansione, larghezza x profondità = 1050x1050 mm, grigio

Kit di espansione della sezione angolare 1050x1050 per applicazione 5000A, montaggio su sezione angolare standard

Maggiori dettagli


sistemi di armadi elettrici > Cabinet di distribuzione

Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $799.04
Prezzo unitario: $799.04
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEnergy Main LV switchgear
Catalog Number
150522
EAN
4015081468621
Product Length/Depth
2050 mm
Product Height
450 mm
Product Width
1070 mm
Product Weight
67 kg
Compliances
RoHS conform
Model Code
XSC200808-E10

Specifiche del prodotto

Features
EMC-version
Connectable
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Not applicable.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Not applicable.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 690 V AC
10.9.3 Impulse withstand voltage
6 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Pollution degree
3
Surface finishing
Powder coating
Degree of protection
IK10
IP55
4X (NEMA)
Material quality
Other
Color
Gray
Permissible load of the mounting plate according to IEC 62208 - max
4000 N
Number of locks
0
RAL-number
7035
Material
Steel
Mounting method
Wall fastening
Overvoltage category
IV
Installation type
Floor installation possible
Protection class
I
Number of covers/doors
0
Permissible load of the enclosure according to IEC 62208 - max
5000 N
Permissible load of the door(s) according to IEC 62208 - max
1000 N
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
0 W
Number of connector holes
0

ETIM for 150522 Sistemi di armadi elettrici (EC000261)
Caratteristica Valore
larghezza (EF000008) 1070 mm
altezza (EF000040) 450 mm
profondità (EF000049) 2050 mm
materiale (EF002169) acciaio
qualità del materiale (EF001257) altro
finitura della superficie (EF006569) rivestito a polvere
colore (EF000007) grigio
numero RAL (EF000116) 7035
autonomo (EF020363) No
modello a parete verticale con presa a pavimento (EF015208) No
adatto per montaggio murale (EF000664) Sì
modello d'angolo (EF020814) No
montaggio intermedio (EF022994) No
accoppiabile (EF001229) Sì
con piastra di montaggio (EF000118) No
piastra di montaggio a profondità regolabile (EF006054) No
adatto per montaggio a parete (EF007536) No
fissaggio al palo (EF009582) No
con porta (EF009169) No
numero di porte (EF000122) 0
con porta di visione (EF001089) No
con porta di ventilazione (EF006279) No
con porta posteriore (EF007381) No
numero di serrature (EF000123) 0
con parte superiore (EF007965) No
coperchio trasparente (EF011401) No
adatto per montaggio metrico (EF005823) No
tetto inclinato (EF009278) No
prestampaggi in rilievo (EF001039) No
versione EMC (EF001062) Sì
resistenza agli urti (EF004293) IK10
grado di protezione (IP) (EF005474) IP55

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XSC200808-E10 Y7-150522 150522 IT_150522.pdf 137 Kbytes XSC200808-E10 Y7-150522 150522 IT_150522.pdf
