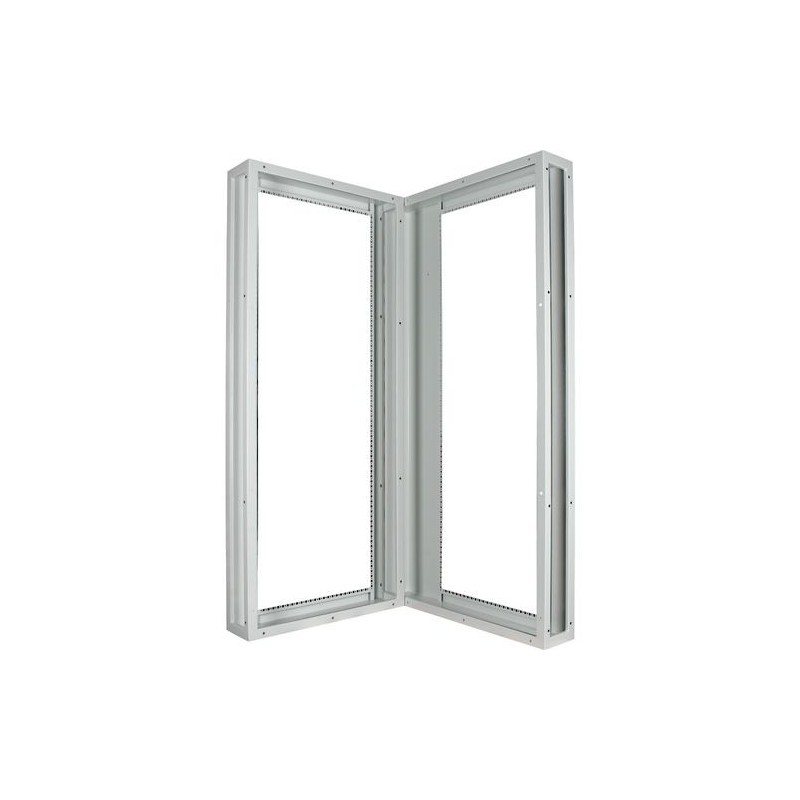

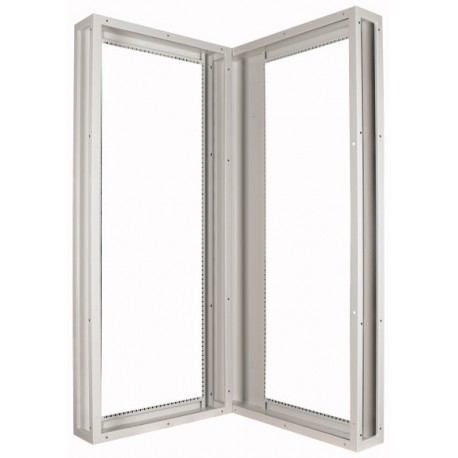

XSC200808-E10 150522 Y7-150522 EATON ELECTRIC Eckfeld, Erweiterungsset, BxT 1050x1050mm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XSC200808-E10 150522 Y7-150522 EATON ELECTRIC Eckfeld, Erweiterungsset, BxT 1050x1050mm

XSC200808-E10

150522

Y7-150522

EATON-MOELLER

Eckfeld, Erweiterungsset, BxT=1050x1050mm

XSC200808-E10

Eckprofil-Erweiterungsset 1050x1050 für 5000A-Anwendung, montiert auf Standard-Eckprofil

Mehr Infos


Schaltschranksysteme > Gehäuse/Schaltschrank (leer)

Anlagen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $799.04
Stückpreis: $799.04
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton xEnergy Main LV switchgear
Catalog Number
150522
Product Length/Depth
2050 mm
Product Height
450 mm
Product Width
1070 mm
Product Weight
67 kg
Compliances
RoHS conform
EAN
4015081468621
Model Code
XSC200808-E10

Produktspezifikationen

Features
EMC-version
Connectable
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Not applicable.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Not applicable.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 690 V AC
10.9.3 Impulse withstand voltage
6 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Pollution degree
3
Surface finishing
Powder coating
Degree of protection
IK10
IP55
4X (NEMA)
Material quality
Other
Color
Gray
Permissible load of the mounting plate according to IEC 62208 - max
4000 N
Number of locks
0
RAL-number
7035
Material
Steel
Mounting method
Wall fastening
Overvoltage category
IV
Installation type
Floor installation possible
Protection class
I
Number of covers/doors
0
Permissible load of the enclosure according to IEC 62208 - max
5000 N
Permissible load of the door(s) according to IEC 62208 - max
1000 N
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
0 W
Number of connector holes
0

ETIM for 150522 Schaltschranksysteme (EC000261)
Merkmal Wert
Breite (EF000008) 1070 mm
Höhe (EF000040) 450 mm
Tiefe (EF000049) 2050 mm
Werkstoff (EF002169) Stahl
Werkstoffgüte (EF001257) sonstige
Ausführung der Oberfläche (EF006569) pulverbeschichtet
Farbe (EF000007) grau
RAL-Nummer (EF000116) 7035
Freistehend (EF020363) Nein
Bodenstehendes Wandmodell (EF015208) Nein
Geeignet für Wandmontage (EF000664) Ja
Eckmodell (EF020814) Nein
Zwischeneinbau (EF022994) Nein
Koppelbar (EF001229) Ja
Mit Montageplatte (EF000118) Nein
Montageplatte tiefenverstellbar (EF006054) Nein
Geeignet für Wandeinbau (EF007536) Nein
Mastbefestigung (EF009582) Nein
Mit Tür (EF009169) Nein
Anzahl der Türen (EF000122) 0
Mit Sichttür (EF001089) Nein
Mit Lüftungstür (EF006279) Nein
Mit rückseitiger Tür (EF007381) Nein
Anzahl der Schlösser (EF000123) 0
Mit Oberteil (EF007965) Nein
Transparenter Deckel (EF011401) Nein
Geeignet für metrische Montage (EF005823) Nein
Schrägdach (EF009278) Nein
Vorprägungen (EF001039) Nein
EMV-Ausführung (EF001062) Ja
Schlagfestigkeit (EF004293) IK10
Schutzart (IP) (EF005474) IP55

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XSC200808-E10 Y7-150522 150522 DE_150522.pdf 137 Kbytes XSC200808-E10 Y7-150522 150522 DE_150522.pdf
