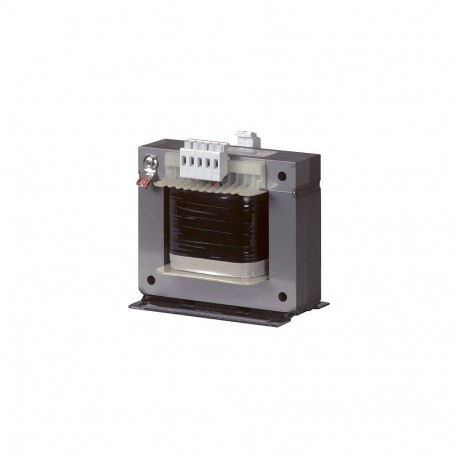

STI0,4(400/24) 035251 Y7-35251 EATON ELECTRIC Trasformatore di comando, 400VA, 1p, primario 400V, secondario.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

STI0,4(400/24) 035251 Y7-35251 EATON ELECTRIC Trasformatore di comando, 400VA, 1p, primario 400V, secondario..

STI0,4(400/24)

035251

Y7-35251

EATON-MOELLER

Trasformatore di comando, 400VA, 1p, primario 400V, secondario 24V

Trasformatore di controllo; 400 VA; monofase; Primaria: 400 V AC; Secondaria: 24 V AC

Eaton Moeller® series STI Control transformer, 0.4 kVA, Rated input voltage 400± 5 % V, Rated output voltage 24 V

Trasformatore di comando, Gamma prodotti: ST..., Trasformatori di comando monofase ST..., Funzione di base: Trasformatori monofase di comando, isolamento e sicurezza STI, STZ, Tensione di ingresso nominale: 400± 5% V, Tensione di uscita nominale: 24 V, Potenza nominale: 0,4 kVA, Riduzione del tempo: 1,1 kVA, Grado di protezione: IP00, Standard Costruito e testato secondo: IEC/EN 61558-2-2-2/2-4/2-6, VDE 0570 Parte 2-2, VDE 0570 Parte 2-6 (trasformatori di sicurezza), VDE 0570 Parte 2-4 (trasformatore di isolamento), Adatto per l'uso con: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Parte 410

Maggiori dettagli


Apparecchi elettrici a bassa tensione > trasformatore di controllo monofase

Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $221.51
Prezzo unitario: $221.51
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series STI Control transformer
Catalog Number
035251
EAN
4015080352518
Product Length/Depth
100 mm
Product Height
119 mm
Product Width
121 mm
Product Weight
5.49 kg
Certifications
CSA-C22.2 No. 66
VDE 0570 Part 2-4 (isolating transformer)
IEC/EN 60204-1, ÖVE-EN 13
IEC/EN 61558-2-2
IEC/EN 61558-2-2/2-4/2-6
UL 5085-2
UL Category Control No.: XPTQ2, XPTQ8
UL File No.: E167225
UL report applies to both US and Canada
CSA-C22.2 No. 66.1-06
CSA-C22.2 No. 66.2-06
UL 506
UL5085-1
VDE 0570 Part 2-2
UL Recognized
CE
Certified by UL for use in Canada
VDE 0113, VDE 0100 Part 410
VDE 0570 Part 2‐6 (safety transformers)
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C
Model Code
STI0,4(400/24)

Specifiche del prodotto

Type
Single-phase control, isolating and safety transformer
Features
Fully Vacuum-impregnated
Separate windings
Reinforced insulation
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Apparent power
400 VA
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
No-load losses
17 W
Primary voltage 1 - max
400 V
Primary voltage 1 - min
400 V
Primary voltage 10 - max
0 V
Primary voltage 10 - min
0 V
Primary voltage 2 - max
0 V
Primary voltage 2 - min
0 V
Primary voltage 3 - max
0 V
Primary voltage 3 - min
0 V
Primary voltage 4 - max
0 V
Primary voltage 4 - min
0 V
Primary voltage 5 - max
0 V
Primary voltage 5 - min
0 V
Primary voltage 6 - max
0 V
Built as
Safety transformer
Isolating transformer
Conductor material
Copper
Degree of protection
IP00
Connection lug
Yes for > 115 A
Connection type
Terminations, < 115 A
Duty factor
100 %
Insulation material type (IEC 85)
B
Efficiency
92 %
Relative short-circuit voltage
4.4 %
Suitable for
Branch circuits, (UL/CSA)
Insulation class
B
Primary tapping
± 5 %
Primary voltage 6 - min
0 V
Primary voltage 7 - max
0 V
Primary voltage 7 - min
0 V
Primary voltage 8 - max
0 V
Primary voltage 8 - min
0 V
Primary voltage 9 - max
0 V
Primary voltage 9 - min
0 V
Rated frequency - max
60 Hz
Rated frequency - min
50 Hz
Rated operational current for specified heat dissipation (In)
0 A
Rated power
0.4 VA
Secondary voltage 1 - max
24 V
Secondary voltage 1 - min
24 V
Secondary voltage 10 - max
0 V
Secondary voltage 10 - min
0 V
Secondary voltage 2 - max
0 V
Secondary voltage 2 - min
0 V
Secondary voltage 3 - max
0 V
Secondary voltage 3 - min
0 V
Secondary voltage 4 - max
0 V
Product category
Single-phase control transformers ST
Secondary voltage 4 - min
0 V
Secondary voltage 5 - max
0 V
Secondary voltage 5 - min
0 V
Secondary voltage 6 - max
0 V
Secondary voltage 6 - min
0 V
Secondary voltage 7 - max
0 V
Secondary voltage 7 - min
0 V
Secondary voltage 8 - max
0 V
Secondary voltage 8 - min
0 V
Secondary voltage 9 - max
0 V
Secondary voltage 9 - min
0 V
Short-circuit losses
18 W
Short-time rating
1.1 kVA
Static heat dissipation, non-current-dependent Pvs
35 W
Voltage rating - max
600 V
Power consumption in standby mode
46 W

ETIM for 035251 Apparecchi elettrici a bassa tensione (EC002486)
Caratteristica Valore
versione trasformatore di sicurezza (EF007235) Sì
versione trasformatore di separazione (EF007238) Sì
versione trasformatore a risparmio energetico (EF007005) No
tensione primaria 1 (EF006125) 400 V
tensione primaria 2 (EF006126) 0 V
tensione primaria 3 (EF006127) 0 V
tensione primaria 4 (EF007410) 0 V
tensione primaria 5 (EF007411) 0 V
tensione primaria 6 (EF007412) 0 V
tensione primaria 7 (EF007413) 0 V
tensione primaria 8 (EF007414) 0 V
tensione primaria 9 (EF007415) 0 V
tensione primaria 10 (EF007409) 0 V
tensione secondaria 1 (EF007472) 24 V
tensione secondaria 2 (EF007474) 0 V
tensione secondaria 3 (EF007475) 0 V
tensione secondaria 4 (EF007476) 0 V
tensione secondaria 5 (EF007477) 0 V
tensione secondaria 6 (EF007478) 0 V
tensione secondaria 7 (EF007479) 0 V
tensione secondaria 8 (EF007480) 0 V
tensione secondaria 9 (EF007481) 0 V
tensione secondaria 10 (EF007473) 0 V
potenza apparente nominale (EF008864) 400 VA
assorbimento di potenza in modalità standby (EF012331) 46 W
classe del materiale isolante secondo IEC 85 (EF007299) B
resistente a corto circuito (EF007332) No
tensione di corto circuito relativa Uk (EF007452) 4.4 %
larghezza (EF000008) 121 mm
altezza (EF000040) 119 mm
profondità (EF000049) 100 mm
grado di protezione (IP) (EF005474) IP00
nucleo anulare (EF006170) No
adatto per montaggio su scheda (EF006157) No
adatto per installazione in serie (EF001126) No
materiale del conduttore (EF001622) rame

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
STI0,4(400/24) Y7-35251 035251 IT_035251.pdf 117 Kbytes STI0,4(400/24) Y7-35251 035251 IT_035251.pdf
