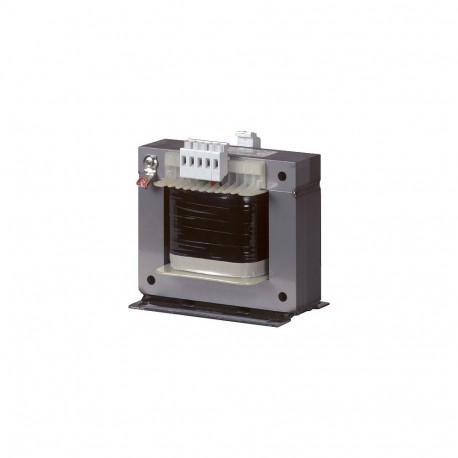

STI0,4(400/24) 035251 Y7-35251 EATON ELECTRIC STI0P4-I2-fase B2 controle do transformador Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

STI0,4(400/24) 035251 Y7-35251 EATON ELECTRIC STI0P4-I2-fase B2 controle do transformador

STI0,4(400/24)

035251

Y7-35251

EATON-MOELLER

STI0P4-I2-fase B2 controle do transformador

Transformador de comando; 400 VA; Monofásica; Primário: 400 V AC; Secundário: 24 V AC

Eaton Moeller® series STI Control transformer, 0.4 kVA, Rated input voltage 400± 5 % V, Rated output voltage 24 V

Transformador de controle, Gama de produtos: ST..., Transformadores de controle monofásicos ST..., Função básica: Transformadores monofásicos de controle, isolamento e segurança STI, STZ, Tensão nominal de entrada: 400± 5% V, Tensão nominal de saída: 24 V, Potência nominal: 0,4 kVA, Redução de tempo: 1,1 kVA, Grau de proteção: IP00, Normas Construído e testado de acordo com: IEC/EN 61558-2-2-2/2-4/2-6, VDE 0570 Parte 2-2, VDE 0570 Parte 2-6 (transformadores de segurança), VDE 0570 Parte 2-4 (transformador de isolamento), Adequado para uso para: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Parte 410

Mais detalhes


Aparelhos elétricos de baixa tensão > Transformador de controle monofásica

Transformadores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $222.39
Preço unitário: $222.39
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series STI Control transformer
Catalog Number
035251
EAN
4015080352518
Product Length/Depth
100 mm
Product Height
119 mm
Product Width
121 mm
Product Weight
5.49 kg
Certifications
CSA-C22.2 No. 66
VDE 0570 Part 2-4 (isolating transformer)
IEC/EN 60204-1, ÖVE-EN 13
IEC/EN 61558-2-2
IEC/EN 61558-2-2/2-4/2-6
UL 5085-2
UL Category Control No.: XPTQ2, XPTQ8
UL File No.: E167225
UL report applies to both US and Canada
CSA-C22.2 No. 66.1-06
CSA-C22.2 No. 66.2-06
UL 506
UL5085-1
VDE 0570 Part 2-2
UL Recognized
CE
Certified by UL for use in Canada
VDE 0113, VDE 0100 Part 410
VDE 0570 Part 2‐6 (safety transformers)
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C
Model Code
STI0,4(400/24)

Especificações do produto

Type
Single-phase control, isolating and safety transformer
Features
Fully Vacuum-impregnated
Separate windings
Reinforced insulation
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Apparent power
400 VA
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
No-load losses
17 W
Primary voltage 1 - max
400 V
Primary voltage 1 - min
400 V
Primary voltage 10 - max
0 V
Primary voltage 10 - min
0 V
Primary voltage 2 - max
0 V
Primary voltage 2 - min
0 V
Primary voltage 3 - max
0 V
Primary voltage 3 - min
0 V
Primary voltage 4 - max
0 V
Primary voltage 4 - min
0 V
Primary voltage 5 - max
0 V
Primary voltage 5 - min
0 V
Primary voltage 6 - max
0 V
Built as
Safety transformer
Isolating transformer
Conductor material
Copper
Degree of protection
IP00
Connection lug
Yes for > 115 A
Connection type
Terminations, < 115 A
Duty factor
100 %
Insulation material type (IEC 85)
B
Efficiency
92 %
Relative short-circuit voltage
4.4 %
Suitable for
Branch circuits, (UL/CSA)
Insulation class
B
Primary tapping
± 5 %
Primary voltage 6 - min
0 V
Primary voltage 7 - max
0 V
Primary voltage 7 - min
0 V
Primary voltage 8 - max
0 V
Primary voltage 8 - min
0 V
Primary voltage 9 - max
0 V
Primary voltage 9 - min
0 V
Rated frequency - max
60 Hz
Rated frequency - min
50 Hz
Rated operational current for specified heat dissipation (In)
0 A
Rated power
0.4 VA
Secondary voltage 1 - max
24 V
Secondary voltage 1 - min
24 V
Secondary voltage 10 - max
0 V
Secondary voltage 10 - min
0 V
Secondary voltage 2 - max
0 V
Secondary voltage 2 - min
0 V
Secondary voltage 3 - max
0 V
Secondary voltage 3 - min
0 V
Secondary voltage 4 - max
0 V
Product category
Single-phase control transformers ST
Secondary voltage 4 - min
0 V
Secondary voltage 5 - max
0 V
Secondary voltage 5 - min
0 V
Secondary voltage 6 - max
0 V
Secondary voltage 6 - min
0 V
Secondary voltage 7 - max
0 V
Secondary voltage 7 - min
0 V
Secondary voltage 8 - max
0 V
Secondary voltage 8 - min
0 V
Secondary voltage 9 - max
0 V
Secondary voltage 9 - min
0 V
Short-circuit losses
18 W
Short-time rating
1.1 kVA
Static heat dissipation, non-current-dependent Pvs
35 W
Voltage rating - max
600 V
Power consumption in standby mode
46 W

ETIM for 035251 Componentes industriais para Baixa Tensão (EC002486)
Característica Valor
Construído como transformador de segurança (EF007235) Sim
Construído como transformador de isolamento (EF007238) Sim
Construído como transformador de economia de energia (EF007005) Não
Tensão primária 1 (EF006125) 400 V
Tensão primária 2 (EF006126) 0 V
Tensão primária 3 (EF006127) 0 V
Tensão primária 4 (EF007410) 0 V
Tensão primária 5 (EF007411) 0 V
Tensão primária 6 (EF007412) 0 V
Tensão primária 7 (EF007413) 0 V
Tensão primária 8 (EF007414) 0 V
Tensão primária 9 (EF007415) 0 V
Tensão primária 10 (EF007409) 0 V
Tensão secundária 1 (intervalo) (EF007472) 24 V
Tensão secundária 2 (intervalo) (EF007474) 0 V
Tensão secundária 3 (intervalo) (EF007475) 0 V
Tensão secundária 4 (EF007476) 0 V
Tensão secundária 5 (EF007477) 0 V
Tensão secundária 6 (EF007478) 0 V
Tensão secundária 7 (EF007479) 0 V
Tensão secundária 8 (EF007480) 0 V
Tensão secundária 9 (EF007481) 0 V
Tensão secundária 10 (EF007473) 0 V
Potência aparente nominal (EF008864) 400 VA
Consumo de energia no modo de espera (EF012331) 46 W
Tipo de material de isolamento de acordo com IEC 85 (EF007299) B
Protegido contra curtos-circuitos (EF007332) Não
Tensão relativa de curto-circuito (EF007452) 4.4 %
Largura (EF000008) 121 mm
Altura (EF000040) 119 mm
Profundidade (EF000049) 100 mm
Grau de proteção (IP) (EF005474) IP00
Núcleo do anel (EF006170) Não
Adequado para montagem em placa/PCB (EF006157) Não
Versão modular (EF001126) Não
Material do condutor (EF001622) Cobre
