> EATON - MOELLER>Trasformatori >STZ1,6(*/*) 914773 Y7-914773 ELECTRIC Trasformatore di comando, 1.6kVA, 1p, tensione speciale
ANUNCIAR
Prodotto precedente Prodotto successivo

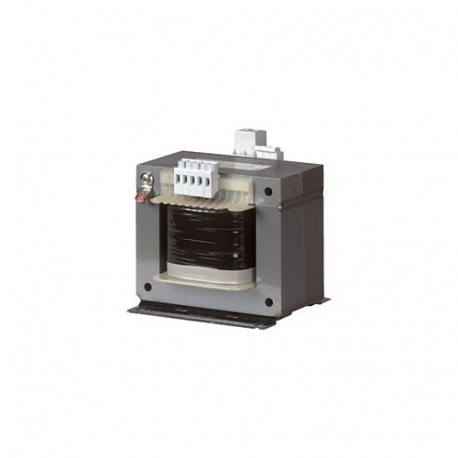

STZ1,6(*/*) 914773 Y7-914773 EATON ELECTRIC Trasformatore di comando, 1.6kVA, 1p, tensione speciale Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

STZ1,6(*/*) 914773 Y7-914773 EATON ELECTRIC Trasformatore di comando, 1.6kVA, 1p, tensione speciale

STZ1,6(*/*)

914773

Y7-914773

EATON-MOELLER

Trasformatore di comando, 1.6kVA, 1p, tensione speciale

Trasformatore di controllo; 1.6.k VA; Monofase; Tensione personalizzabile

Eaton Moeller® series STZ Control transformer, 1.6 kVA, Rated input voltage 50 – 950 ± 5 % V, Rated output voltage 12 – 1000 V

Maggiori dettagli


Apparecchi elettrici a bassa tensione > trasformatore di controllo monofase

Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $690.66
Prezzo unitario: $690.66
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series trasformatore di comando STZ
Sigla catalogo
914773
Lunghezza/profondità del prodotto
142 mm
Altezza prodotto
174 mm
Larghezza prodotto
195 mm
Peso prodotto
17.4 kg
Certificazione/i
UL 506
UL File No.: E167225
IEC/EN 61558-2-2/2-4/2-6
VDE 0570 Part 2‐6 (safety transformers)
CSA-C22.2 No. 66.2-06
UL Recognized
VDE 0113, VDE 0100 Part 410
IEC/EN 61558-2-2
UL5085-1
CE
UL Category Control No.: XPTQ2, XPTQ8
VDE 0570 Part 2-2
VDE 0570 Part 2-4 (isolating transformer)
CSA-C22.2 No. 66.1-06
UL report applies to both US and Canada
Certified by UL for use in Canada
IEC/EN 60204-1, ÖVE-EN 13
UL 5085-2
CSA-C22.2 No. 66
Note catalogo
Caratteristiche elettriche: tutti i dettagli per perdite senza carico, perdita per cortocircuito (perdite di rame), la tensione di cortocircuito e i valori di efficienza fanno riferimento a una temperatura di 20° C
Codice modello
STZ1,6(*/*)

Specifiche del prodotto

Tipo
Trasformatori di comando monofase, trasformatore di sicurezza e isolamento
Caratteristiche
Impregnazione sottovuoto completa
Avvolgimenti separati
Isolamento rinforzato
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Potenza apparente
1600 VA
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Perdite non di carico
21 W
Tensione del primario 1 - max
950 V
Tensione del primario 1 - min
50 V
Tensione del primario 10 - max
0 V
Tensione del primario 10 - min
0 V
Tensione del primario 2 - max
950 V
Tensione del primario 2 - min
50 V
Tensione del primario 3 - max
950 V
Tensione del primario 3 - min
50 V
Tensione del primario 4 - max
950 V
Tensione del primario 4 - min
50 V
Tensione del primario 5 - max
950 V
Tensione del primario 5 - min
50 V
Tensione del primario 6 - max
950 V
Costruito come
trasformatore di sicurezza
trasformatore di isolamento
Materiale conduttore
Rame
Grado di protezione
IP00
Terminale di collegamento
Sì per < 63 A
Tipo connessione
Terminazioni, < 63 A
Fattore di utilizzo
100 %
Tipo materiale di isolamento (IEC 85)
B
Efficienza
96 %
Tensione relativa cortocircuito
2,4 %
Adatto per
Circuiti di derivazione, (UL/CSA)
Classe di isolamento
B
Presa primaria
± 5 %
Tensione del primario 6 - min
50 V
Tensione del primario 7 - max
0 V
Tensione del primario 7 - min
0 V
Tensione del primario 8 - max
0 V
Tensione del primario 8 - min
0 V
Tensione del primario 9 - max
0 V
Tensione del primario 9 - min
0 V
Frequenza nominale - max
60 Hz
Frequenza nominale - min
50 Hz
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Potenza nominale
1.6 VA
Tensione secondaria 1 - max
1000 V
Tensione secondaria 1 min
12 V
Tensione secondaria 10 - max
0 V
Tensione secondaria 10 - min
0 V
Tensione secondaria 2 - max
1000 V
Tensione secondaria 2 - min
12 V
Tensione secondaria 3 - max
1000 V
Tensione secondaria 3 - min
12 V
Tensione secondaria 4 - max
1000 V
Categoria prodotto
Trasformatori di comando monofase ST
Tensione secondaria 4 - min
12 V
Tensione secondaria 5 - max
1000 V
Tensione secondaria 5 - min
12 V
Tensione secondaria 6 - max
1000 V
Tensione secondaria 6 - min
12 V
Tensione secondaria 7 - max
0 V
Tensione secondaria 7 - min
0 V
Tensione secondaria 8 - max
0 V
Tensione secondaria 8 - min
0 V
Tensione secondaria 9 - max
0 V
Tensione secondaria 9 - min
0 V
Perdite in corto circuito
37 W
Potenza di breve durata
5.5 kVA
Dissipazione statica, non dipendente da corrente Pvs
58 W
Tensione nominale - max
600 V
consumo di corrente in modalità standby
11 W

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
STZ1,6(*/*) Y7-914773 914773 IT_914773.pdf 117 Kbytes STZ1,6(*/*) Y7-914773 914773 IT_914773.pdf
