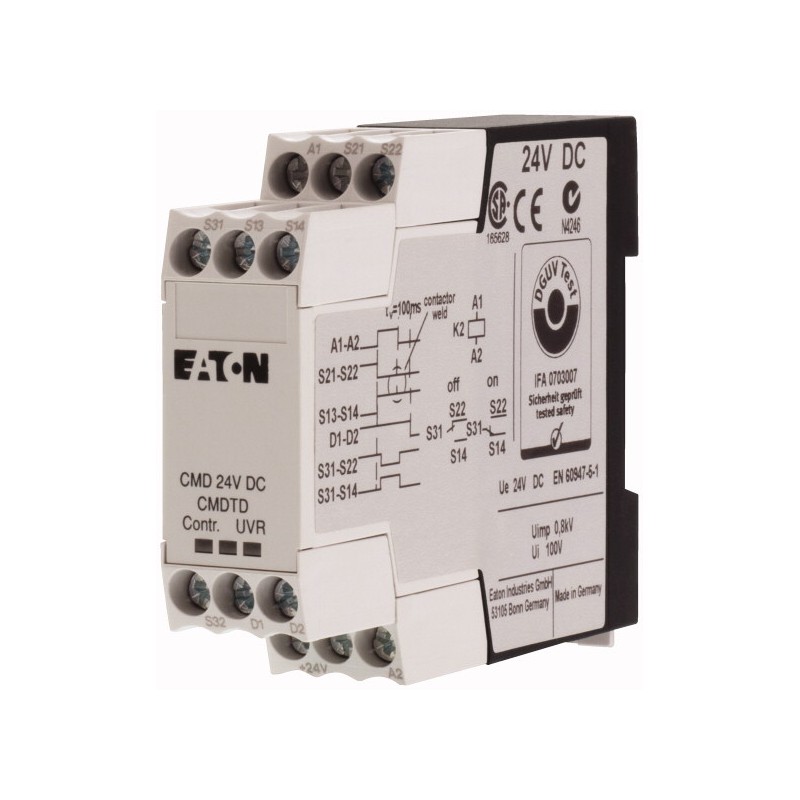

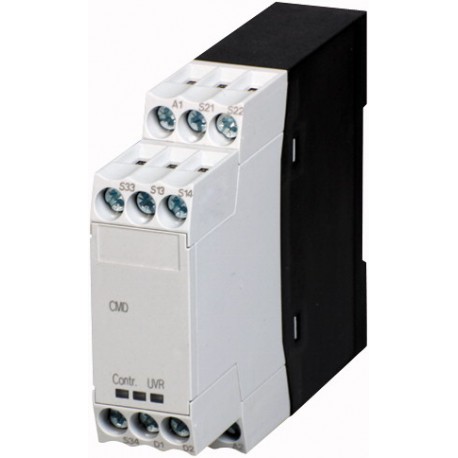

CMD(24VDC) 106170 CMDTD EATON ELECTRIC Relè di monitoraggio stato, 24VDC
CMD(24VDC)
106170
CMDTD
EATON-MOELLER
Relè di monitoraggio stato, 24VDC
apparecchi elettrici a bassa tensione > Contattore ausiliario
Accessori KDIL
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Relè di monitoraggio stato, 24VDC
Relè di monitoraggio contattori per applicazioni con arresto d'emergenza fino al Performance Level e. Controlla la commutazione sicura del contattore di potenza. Riduce la complessità del cablaggio principale viene meno l'installazione ridondante di contattori.
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-5-1
UL
CSA
UL
CSA
Durata, meccanicaComando in corrente continua [Manovre]
3 x 106
Massima frequenza di manovraPotenza nominale d'impiego AC-1 500 V [Manovre]
9000 x 106
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-5 - +50 °C
Temperatura ambienteStoccaggio
-40 - 80 °C
Posizione di montaggio
facoltativa
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msNA
4 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msNC
4 g
Grado di protezione
IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Peso
0.13 kg
Sezioni di collegamentoRigido
1 x (0.5…2.5)
2 x (0.5…1.5) mm2
2 x (0.5…1.5) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0.5…2.5)
2 x (0.5…1.5) mm2
2 x (0.5…1.5) mm2
Sezioni di collegamentoA filo unico o a trefoli
Single 20 - 14/Double 20 - 16 AWG
Sezioni di collegamentoLunghezza di spelatura
6 mm
Vite di collegamento
M3.5
Cacciavite Pozidriv
2 Grandezza
Cacciavite a taglio
0.8 x 5.5
1 x 6 mm
1 x 6 mm
Max. forza di serraggio
1.2 Nm
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
800 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
100 V AC
Tensione nominale d'impiego [Ue]
24 DC V
Resistenza al corto circuito senza saldatureProtezione contro cortocircuiti fusibile max500 V
2 A gG/gL
Sistema elettromagnetico
Sicurezza di tensioneTensione di eccitazioneComando in AC[All'inserzione]
0.85 - 1.1 x Uc
Sicurezza di tensioneTensione di eccitazioneComando in DC [Inserzione][All'inserzione]
0.85 - 1.1 x Uc
Potenza assorbitaAC [Ritenuta]
4 W
Potenza assorbitaComando in corrente continua [All'inserzione = alla ritenuta]
4 W
Durata di inserzione
100 % durata di inserzione
Tempo di commutazione contattiCMD [tu]
< 100 ± 20 % ms
Nota
Note
Per la corrente nominale d'impiego DC-13 vale: condizioni di inserzione e disinserzione secondo DC-13 L/R costante secondo indicazione
Per la protezione contro il corto circuito max. fusibile vale: curve caratteristiche tempo/corrente secondo il foglio applicativo "Fusibili" (su richiesta)
Per la tensione di trazione con azionamento DC vale: tensione continua pura, ponte raddrizzante trifase o ponte raddrizzante a due impulsi livellato
Per la protezione contro il corto circuito max. fusibile vale: curve caratteristiche tempo/corrente secondo il foglio applicativo "Fusibili" (su richiesta)
Per la tensione di trazione con azionamento DC vale: tensione continua pura, ponte raddrizzante trifase o ponte raddrizzante a due impulsi livellato
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
2.29 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-5 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / contattore ausiliario, relè (EC000196)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Contattore (Ns) / Contattore ausiliare (NS) ([email protected] [AAB716014])
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
24 - 24 V
tipo di tensione per l’azionamento
DC
corrente d’esercizio nominale Ie, 400 V
0 A
tipo di collegamento circuito elettrico ausiliario
raccordo a vite
tipo di montaggio
barra DIN
interfaccia
no
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo, a commutazione ritardata
0
numero di contatti ausiliari, contatti di chiusura, a commutazione anticipata
0
con indicatore a LED
sì
numero di contatti ausiliari, invertitori
0
comando manuale possibile
no
Approvazioni
Product Standards
IEC/EN 60947-4-1; CSA-C22.2 No. 14-10; ANSI/UL 508; CE marking
CSA File No.
012528
CSA Class No.
3211-04, 3211-84 (Certified to US Standards)
North America Certification
CSA certified
Dimensioni
CMD(...)
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| CMD(24VDC) CMDTD 106170 IT_106170.pdf | 180 Kbytes |
|
