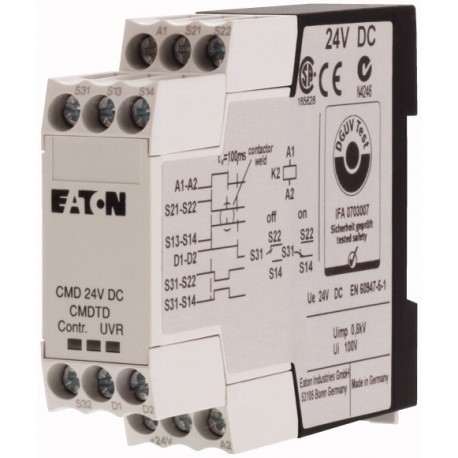

CMD(24VDC) 106170 Y7-106170 EATON ELECTRIC Schützüberwachungsrelais, 24 V, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CMD(24VDC) 106170 Y7-106170 EATON ELECTRIC Schützüberwachungsrelais, 24 V, DC-betätigt

CMD(24VDC)

106170

Y7-106170

EATON-MOELLER

Schützüberwachungsrelais, 24 V, DC-betätigt

Schützüberwachungsrelais. 24 V Gleichstrom

Schützüberwachungsgerät für sichere Not-Aus-Anwendungen bis Performance Level e. Überwacht das zuverlässige Schalten des Leistungsschützes. Reduziert den Aufwand für die Hauptstromverkabelung, spart redundante Schützeinrichtung

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $266.70
Stückpreis: $266.70
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Schützüberwachungsrelais, 24 V, DC-betätigt
Schützüberwachungsrelais für sichere Not-Halt Anwendungen bis zum Performance Level e. Überwacht zuverlässiges Schalten des Leistungsschützes. Reduziert Hauptstromverdrahtungsaufwand, spart redundanten Schützaufbau ein.

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947-5-1
UL
CSA
Lebensdauer, mechanischDC-betätigt [Schaltspiele]
3 x 106
maximale SchalthäufigkeitBemessungsbetriebsleistung AC-1 500 V [Schaltspiele]
9000 x 106
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-5 - +50 °C
UmgebungstemperaturLagerung
- 40 - 80 °C
Einbaulage
Nach Bedarf
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msSchließer
4 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msÖffner
4 g
Schutzart
IP20
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Gewicht
0.13 kg
Anschlussquerschnitteeindrähtig
1 x (0.5…2.5)
2 x (0.5…1.5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.5…2.5)
2 x (0.5…1.5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
Single 20 - 14/Double 20 - 16 AWG
AnschlussquerschnitteAbisolierlänge
6 mm
Anschlussschraube
M3.5
Pozidriv-Schraubendreher
2 Größe
Schlitzschraubendreher
0.8 x 5.5
1 x 6 mm
max. Anzugsdrehmoment
1.2 Nm
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
800 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
100 V AC
Bemessungsbetriebsspannung [Ue]
24 DC V
Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V
2 A gG/gL
Kraftantriebe
SpannungssicherheitAnzugsspannungAC-betätigt[Anzug]
0.85 - 1.1 x Uc
SpannungssicherheitAnzugsspannungDC-betätigt [Anzug][Anzug]
0.85 - 1.1 x Uc
LeistungsaufnahmeAC [Halten]
4 W
LeistungsaufnahmeDC-betätigt [Anzug = Halten]
4 W
Einschaltdauer
100 % ED
KontaktumschlagszeitCMD [tu]
< 100 ± 20 % ms
Hinweise
Hinweise
Für Bemessungsbetriebsstrom DC-13 gilt: Ein- und Ausschaltbedingungen nach DC-13 L/R konstant nach Angabe
Für Kurzschlussschutz max. Schmelzsicherung gilt: Zeit-/Strom-Kennlinien nach Auflegeblatt "Schmelzsicherungen" (Auf Anfrage)
Für Anzugsspannung DC-betätigt gilt: Reine Gleichspannung, Drehstrombrückengleichrichter oder geglättetete Zweipulsbrückengleichrichtung

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
2.29 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-5 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Hilfsschütz, Relais (EC000196)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Schütz (NS) / Hilfsschütz, Relais ([email protected] [AAB716014])
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
24 - 24 V
Spannungsart zur Betätigung
DC
Bemessungsbetriebsstrom Ie, 400 V
0 A
Anschlussart Hilfsstromkreis
Schraubanschluss
Montageart
DIN-Schiene
Schnittstelle
nein
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner, verzögert schaltend
0
Anzahl der Hilfskontakte als Schließer, voreilend
0
Mit LED-Anzeige
ja
Anzahl der Hilfskontakte als Wechsler
0
Handbedienung möglich
nein

Approbationen

Product Standards
IEC/EN 60947-4-1; CSA-C22.2 No. 14-10; ANSI/UL 508; CE marking
CSA File No.
012528
CSA Class No.
3211-04, 3211-84 (Certified to US Standards)
North America Certification
CSA certified

Abmessungen

250X003
CMD(...)

ETIM for 106170 Niederspannungsschaltgeräte (EC000196)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom (EF007679) 0.167 A
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 0 A
Montageart (EF000003) DIN-Schiene
Mit LED-Anzeige (EF005950) Ja
Geeignet für Handbedienung (EF002978) Nein
Schnittstelle (EF000594) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Betriebsspannung AC 50 Hz (EF008206) 0 V
Betriebsspannung AC 60 Hz (EF008207) 0 V
Betriebsspannung DC (EF008208) 24 V
Spannungsart der Betriebsspannung (EF005294) DC
Bemessungsschaltstrom (EF006706) 0.065 A
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Breite (EF000008) 23 mm
Höhe (EF000040) 83 mm
Tiefe (EF000049) 103 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CMD(24VDC) Y7-106170 106170 DE_106170.pdf 219 Kbytes CMD(24VDC) Y7-106170 106170 DE_106170.pdf
