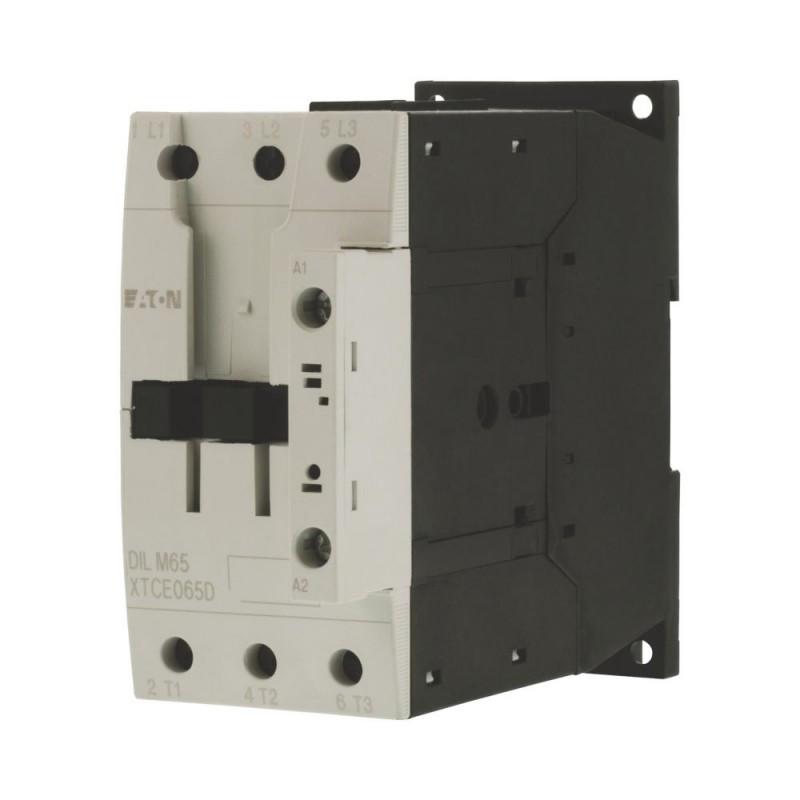

DILM65(RDC24) 277908 Y7-277908 EATON ELECTRIC Contattore di potenza, 3p, 30kW/400V/AC3
DILM65(RDC24)
277908
Y7-277908
EATON-MOELLER
Contattore di potenza, 3p, 30kW/400V/AC3
Contattore di potenza Collegamento a vite 3 poli 65 A 30 kW 400 V
Contattore di potenza Eaton Moeller® series DILM, 3 poli, 380 V 400 V 30 kW, RDC 24: 24 - 27 V DC, comando in corrente continua, morsetti a vite DILM65(RDC24)
Contattore, Applicazione: Contattori per motori, Contattori fino a 170 A, 3 poli, Categoria di utilizzo: AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza, NAC-3: Motori asincroni AC normali: avviamento, spegnimento durante il funzionamento, AC-4: Motori asincroni AC normali: avviamento, innesto, inversione, inching, Tecnica di collegamento: Morsetti a vite, Note: Adatto anche per motori con classe di efficienza IE3., I dispositivi IE3 ready sono contrassegnati dal logo sulla confezione., Numero di poli: 3 poli, Corrente nominale di esercizio AC-3 380 V 400 V: Ie= 65 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 3 poli, 50 - 60 Hz Aperto a 40 °C: Ith = Ie= 98 A, chiuso: Ith= 72 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 1 polo aperto: Ith= 200 A, chiuso: Ith= 180 A, Potenza massima per motori trifase, 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, Potenza massima per motori trifase, 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, Combinabile con contatto ausiliario: DILM150-XHI(V).., DILM1000-XHI(V).., Istruzioni: Contatti secondo EN 50 012., circuito soppressore integrato nell'elettronica di azionamento, Tensione AC/DC: funzionamento DC
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series DILM Contattore di potenza |
| Sigla catalogo | 277908 |
| EAN | 4015082779085 |
| Lunghezza/profondità del prodotto | 132.1 mm |
| Altezza prodotto | 115 mm |
| Larghezza prodotto | 55 mm |
| Peso prodotto | 1.052 kg |
| Certificazione/i | CSA File No.: 012528 CSA-C22.2 No. 60947-4-1-14 UL Category Control No.: NLDX CE CSA Class No.: 2411-03, 3211-04 UL File No.: E29096 IEC/EN 60947 UL 60947-4-1 VDE 0660 UL IEC/EN 60947-4-1 CSA |
| Note catalogo | Contatti secondo EN 50012 |
| Codice modello | DILM65(RDC24) |
Features & Functions
| Dotato di: | Circuito di protezione nell'elettronica di comando |
| Numero di poli | 3 poli |
| Numero di poli | 3 poli |
| Numero di poli | 3 poli |
General information
| Applicazione | Contattori di potenza per motori |
| Connessione | Morsetti a vite |
| Grandezza | FS3 |
| Durata meccanica | 10.000.000 di manovre (comando in DC) |
| Massima frequenza di manovra | 5000 operazioni meccaniche/ora (comando in corrente continua) |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Categoria prodotto | Contattori |
| Protezione | Protezione contro i contatti con le dita e il dorso della mano, Protezione contro il contatto diretto quando azionato dal lato anteriore (EN 50274) |
| Tensione nominale di tenuta ad impulso (Uimp) | 8000 V AC |
| Resistenza per polo | 1.9 mΩ |
| Adatto per | Anche per motori con grado di efficienza IE3 |
| Categoria d'uso | AC-4: Motori a gabbia: avviamento, collegamento, inversione, Marcia a impulsi AC-1: ACrichi non induttivi o leggermente induttivi, forni a resistenza AC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento |
| Tipo di tensione | DC |
Ambient conditions, mechanical
| Resistenza agli urti | 5 g, Contatto ausiliario N/C, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms 10 g, Contatto principale N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms 7 g, Contatto ausiliario N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms 5 g, Contatto ausiliario N/C, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms 7 g, Contatto ausiliario N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms 10 g, Contatto principale N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms |
Climatic environmental conditions
| Altitudine | Max. 2000 m |
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 60 °C |
| Temperatura ambiente di esercizio (con custodia) - min | -25 °C |
| Temperatura ambiente di esercizio (con custodia) - max | 40 °C |
| Temperatura ambiente di stoccaggio - min | -40 °C |
| Temperatura ambiente di stoccaggio - max | 80 °C |
| Idoneità climatica | Caldo umido costante, secondo IEC 60068-2-78 Caldo umido ciclico, secondo IEC 60068-2-30 |
Electro magnetic compatibility
| Disturbi emessi | Secondo la norma EN 60947-1 |
| Immunità | Secondo la norma EN 60947-1 |
Terminal capacities
| Capacità morsetti (banda in rame) | 2 x (6 x 9 x 0,8) mm (Numero di segmenti x larghezza x spessore), conduttori principali |
| Capacità morsetti (flessibile con puntalino) | 1 x (0,75 - 2,5) mm², Conduttori corrente di comando 1 x (0,75 - 35) mm², conduttori principali 2 x (0,75 - 25) mm², conduttori principali 2 x (0,75 - 2,5) mm², Conduttori corrente di comando |
| Capacità morsetti (pieno) | 1 x (0,75 - 4) mm², Conduttori corrente di comando 1 x (0,75 - 16) mm², conduttori principali 2 x (0,75 - 2,5) mm², Conduttori corrente di comando 2 x (0,75 - 16) mm², conduttori principali |
| Capacità morsetti (pieno/a treccia AWG) | Tipo singolo 14 - 1, tipo doppio 14 - 2, Conduttori principali 18 - 14, Conduttori corrente di comando |
| Sezioni di collegamento (a trefoli) | 2 x (16 - 35) mm², conduttori principali 1 x (16 - 50) mm², conduttori principali |
| Lunghezza di spelatura (conduttore principale) | 14 mm |
| Lunghezza di spelatura (conduttori corrente di comando) | 10 mm |
| Grandezza vite | M3.5, Vite terminale, Conduttori corrente di comando Terminale di potenza con vite M6 |
| Dimensione cacciavite | Morsetti a vite - Cacciavite standard 0.8 x 5.5/1 x 6 mm 2, Morsetto a vite, Cacciavite Pozidrive |
| Coppia di serraggio | 3,3 Nm, Morsetti a bullone, conduttori principali 1,2 Nm, morsetti a vite, conduttori corrente di comando |
Electrical rating
| Potere d'interruzione nominale a 220/230 V | 650 A |
| Potere d'interruzione nominale a 380/400 V | 650 A |
| Potere d'interruzione nominale a 500 V | 650 A |
| Potere d'interruzione nominale a 660/690 V | 370 A |
| Corrente nominale di esercizio (Ie) ad AC-1, 380 V, 400 V, 415 V | 98 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V | 65 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V | 65 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 440 V | 65 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 500 V | 65 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V | 37 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 220 V, 230 V, 240 V | 25 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 440 V | 25 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 500 V | 25 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 660 V, 690 V | 20 A |
| Corrente nominale di esercizio (Ie) a DC-1, 60 V | 72 A |
| Corrente nominale di esercizio (Ie) a DC-1, 110 V | 72 A |
| Corrente nominale di esercizio (Ie) a DC-1, 220 V | 65 A |
| Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947) | 910 A |
| Potenza di esercizio nominale ad AC-3, 240 V, 50 Hz | 22 kW |
| Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz | 30 kW |
| Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz | 39 kW |
| Potenza di esercizio nominale ad AC-3, 440 V, 50 Hz | 41 kW |
| Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz | 47 kW |
| Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz | 35 kW |
| Potenza di esercizio nominale ad AC-4, 220/230 V, 50 Hz | 7 kW |
| Potenza di esercizio nominale ad AC-4, 240 V, 50 Hz | 7.5 kW |
| Potenza di esercizio nominale ad AC-4, 415 V, 50 Hz | 13 kW |
| Potenza di esercizio nominale ad AC-4, 440 V, 50 Hz | 14 kW |
| Potenza di esercizio nominale ad AC-4, 500 V, 50 Hz | 16 kW |
| Potenza di esercizio nominale ad AC-4, 660/690 V, 50 Hz | 17 kW |
| Tensione nominale di esercizio (Ue), AC - max | 690 V |
| Tensione nominale di isolamento (Ui) | 690 V |
Short-circuit rating
| Corrente nominale cortocircuito (nominale di base) | 10 kA, fusibile massimo 250 A, SCCR (UL/CSA) Interruttore automatico massimo 10 kA, 250 A, SCCR (UL/CSA) |
| Corrente nominale cortocircuito (high-fault a 480 V) | 100 kA, fusibile di CLASSE J massimo 150 A, SCCR (UL/CSA) 30 kA, fusibile massimo 250 A, SCCR (UL/CSA) Interruttore automatico massimo 65 kA, 100 A, SCCR (UL/CSA) Interruttore automatico massimo 30 kA, 250 A, SCCR (UL/CSA) |
| Corrente nominale cortocircuito (high-fault a 600 V) | 100 kA, fusibile di CLASSE J massimo 150 A, SCCR (UL/CSA) 30 kA, fusibile massimo 250 A, SCCR (UL/CSA) Interruttore automatico massimo 30 kA, 250 A, SCCR (UL/CSA) |
| Classe di protezione da corto circuito (coordinamento di tipo 1) a 400 V | 250 A gG/gL |
| Classe di protezione da corto circuito (coordinamento di tipo 1) a 690 V | 100 A gG/gL |
| Classe di protezione da corto circuito (coordinamento di tipo 2) a 400 V | 125 A gG/gL |
| Classe di protezione da corto circuito (coordinamento di tipo 2) a 690 V | 80 A gG/gL |
Conventional thermal current Ith
| Corrente convenzionale termica ith (1 polo, chiuso) | 180 A |
| Corrente convenzionale termica ith (3 poli, chiuso) | 72 A |
| Corrente convenzionale termica ith a 55°C (3 poli, aperto) | 83 A |
| Corrente convenzionale termica ith a 60°C (3 poli, aperto) | 80 A |
| Corrente convenzionale termica ith di contatti principali (1 polo, aperto) | 200 A |
Switching capacity
| Poteri d’interruzione (contatti principali, uso generico) | 88 A, Potenza nominale di impiego massima del motore (UL/CSA) |
Magnet system
| Tempo arco | 10 ms |
| Tensione di diseccitazione | Almeno raddrizzatore a ponte livellato bifase o trifase 0,6 - 0,15 x UC, Funzionamento CC |
| Fattore di utilizzo | 100 % |
| Tensione di eccitazione | 24 - 27 V DC (RDC 24) 0,7 - 1,2 V DC x Uc |
| Potenza assorbita (inserzione), DC | 24 W |
| Potenza assorbita (tenuta), DC | 1 W |
| Tensione di alimentazione di controllo nominale (Us), DC - min | 24 V |
| Tensione di alimentazione di controllo nominale (Us), DC - max | 27 V |
| Tempo di commutazione (comando in DC, fare contatto, tempo di chiusura) - max | 54 ms |
| Tempo di commutazione (comando in DC, fare contatto, tempo di apertura) - max | 24 ms |
Motor rating
| Potenza motore assegnata a 115/120 V, 60 Hz, monofase | 5 HP |
| Potenza motore assegnata a 200/208 V, 60 Hz, trifase | 20 HP |
| Potenza motore assegnata a 230/240 V, 60 Hz, monofase | 15 HP |
| Potenza motore assegnata a 230/240 V, 60 Hz, trifase | 25 HP |
| Potenza motore assegnata a 460/480 V, 60 Hz, trifase | 50 HP |
| Potenza motore assegnata a 575/600 V, 60 Hz, trifase | 60 HP |
Communication
| Collegamento con SmartWire-DT | No |
Contacts
| Numero di contatti ausiliari (contatti normalmente chiusi) | 0 |
| Numero di contatti ausiliari (contatti normalmente aperti) | 0 |
| Numero di contatti ausiliari (normalmente chiuso) come contatto principale | 0 |
Safety
| Isolamento sicuro | 440 V AC, tra i contatti, Secondo EN 61140 440 V AC, Tra bobina e contatti, Secondo EN 61140 |
Special purpose ratings
| Valori nominali per scopi speciali delle lampade a scarica elettrica ballast | 88 A (600 V 60 Hz trifase, 347 V 60 Hz monofase) 88 A (480 V 60 Hz trifase, 277 V 60 Hz monofase) |
| Valori nominali per scopi speciali dei valori nominali per scopi definiti | 65 A, FLA 480 V 60 Hz trifase, 100.000 cicli conform. norma UL 1995, (UL/CSA) 390 A, LRA 480 V 60 Hz trifase, 100.000 cicli conform. norma UL 1995, (UL/CSA) |
| Valori nominali per scopi speciali del controllo ascensori | 10 HP, 200 V 60 Hz trifase, (UL/CSA) 32,2 A, 200 V 60 Hz 3-ph, (UL/CSA) 15 HP, 240 V 60 Hz trifase, (UL/CSA) 30 HP, 480 V 60 Hz trifase, (UL/CSA) 42 A, 240 V 60 Hz trifase, (UL/CSA) 41 A, 600 V 60 Hz trifase, (UL/CSA) 40 A, 480 V 60 Hz trifase, (UL/CSA) 40 HP, 600 V 60 Hz trifase, (UL/CSA) |
| Valori nominali per scopi speciali del riscaldamento aria a resistenza | 88 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA) 88 A, 480 V 60 Hz trifase, 277 V 60 Hz monofase, (UL/CSA) |
| Valori nominali per scopi speciali delle lampade a incandescenza con tungsteno | 88 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA) 88 A, 480 V 60 Hz trifase, 277 V 60 Hz monofase, (UL/CSA) |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 17.1 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 5.7 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 65 A |
| Dissipazione statica, non dipendente da corrente Pvs | 1 W |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Soddisfa i requisiti della norma di prodotto. |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | È responsabilità del cablatore del quadro. |
| 10.8 Collegamenti per conduttori esterni | È responsabilità del cablatore del quadro. |
| 10.9.2 Rigidità elettrica potenza-frequenza | È responsabilità del cablatore del quadro. |
| 10.9.3 Tensione di tenuta a impulsi | È responsabilità del cablatore del quadro. |
| 10.9.4 Test custodie in materiale isolante | È responsabilità del cablatore del quadro. |
| 10.10 Riscaldamento | Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione di calore per i dispositivi. |
| 10.11 Resistenza al corto circuito | È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | L’apparecchio soddisfa i requisiti rispettando le istruzioni (IL). |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| tensione d'esercizio AC 50 Hz (EF008206) | 230 V |
| tensione d'esercizio AC 60 Hz (EF008207) | 230 V |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 98 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 65 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 30 kW |
| corrente d'esercizio nominale Ie per AC-4, 400 V (EF008495) | 25 A |
| potenza d'esercizio nominale per AC-4, 400 V (EF008496) | 12 kW |
| potenza d'esercizio nominale NEMA (EF011960) | 37 kW |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| adatto per installazione in serie (EF001126) | No |
| larghezza (EF000008) | 55 mm |
| altezza (EF000040) | 115 mm |
| profondità (EF000049) | 132.1 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILM65(RDC24) Y7-277908 277908 IT_277908.pdf | 98 Kbytes |
|
Recensioni: (1) ▲
Página:1
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
