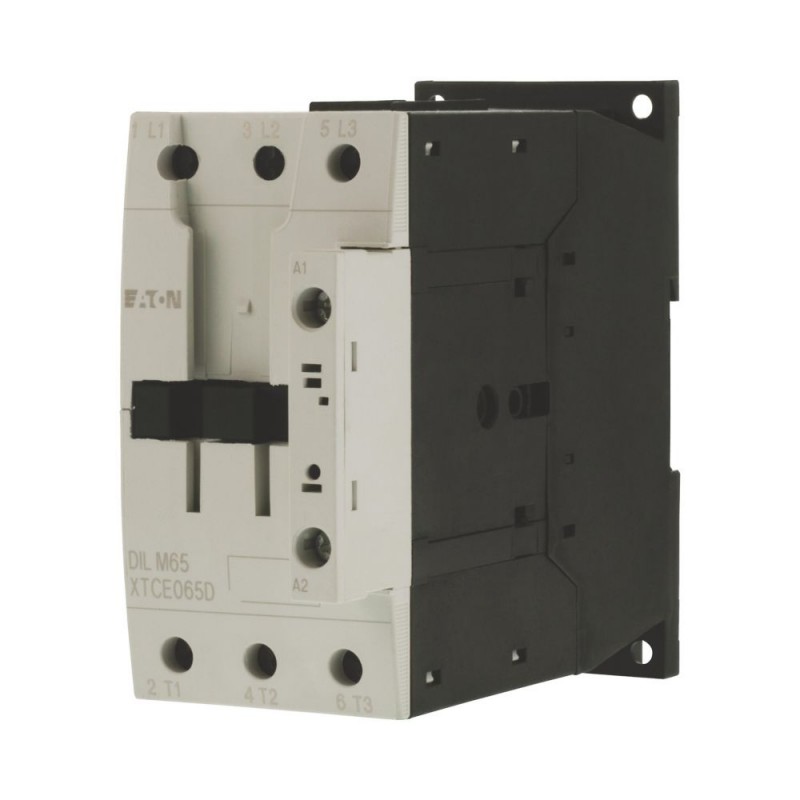

DILM65(RDC24) 277908 Y7-277908 EATON ELECTRIC Leistungsschütz, 3-polig, 30 kW/400 V/AC3, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM65(RDC24) 277908 Y7-277908 EATON ELECTRIC Leistungsschütz, 3-polig, 30 kW/400 V/AC3, DC-betätigt

DILM65(RDC24)

277908

Y7-277908

EATON-MOELLER

Leistungsschütz, 3-polig, 30 kW/400 V/AC3, DC-betätigt

DILM65(RDC24)

Eaton Moeller® series DILM Leistungsschütz, 3-polig, 380 V 400 V 30 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen DILM65(RDC24)

Schütz, Anwendung: Schütze für Motoren, Schütze bis 170 A, 3-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten während des Betriebs, AC-4: Normale AC-Induktionsmotoren: Starten, Stecken, Reversieren, Einstechen, Anschlusstechnik: Schraubklemmen, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-ready Geräte sind durch das Logo auf der Verpackung gekennzeichnet., Polzahl: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 3-polig , 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 98 A, geschlossen: Ith = 72 A, Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 200 A, beiliegend: Ith= 180 A, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, Kombinierbar mit Hilfskontakt: DILM150-XHI(V).., DILM1000-XHI(V).., Anleitung: Kontakte nach EN 50 012., integrierte Entstörschaltung in der Betätigungselektronik, Spannung AC/DC: DC-Betrieb

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $312.08
Stückpreis: $312.08
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Leistungsschütz
Katalognummer
277908
Produkt Länge/Tiefe
132.1 mm
Produkthöhe
115 mm
Produktbreite
55 mm
Produktgewicht
1.052 kg
Zertifikat(e)
CSA File No.: 012528
CSA-C22.2 No. 60947-4-1-14
UL Category Control No.: NLDX
CE
CSA Class No.: 2411-03, 3211-04
UL File No.: E29096
IEC/EN 60947
UL 60947-4-1
VDE 0660
UL
IEC/EN 60947-4-1
CSA
Kataloghinweise
Kontakte gemäß EN 50012
EAN
4015082779085
Modellcode
DILM65(RDC24)

Features & Functions

Ausstattung:
Schutzbeschaltung in der Betätigungselektronik
Polzahl
3-polig
Polzahl
3-polig
Polzahl
3-polig

General information

Anwendung
Leistungsschütze für Motoren
Anschlusstechnik
Schraubklemmen
Rahmengröße
FS3
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (DC-betätigt)
Schalthäufigkeit
5000 mechanische Schaltspiele/h (DC-betätigt)
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Widerstand je Pol
1.9 mΩ
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Betriebsklasse
AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
Spannungsart
DC

Ambient conditions, mechanical

Schockfestigkeit
5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
5 g, Ö Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Climatic environmental conditions

Höhenlage
Max. 2000 m
Umgebungsbetriebstemperatur - min.
-25 °C
Umgebungsbetriebstemperatur - max.
60 °C
Umgebungsbetriebstemperatur (gekapselt) - min.
-25 °C
Umgebungsbetriebstemperatur (gekapselt) - max.
40 °C
Umgebungstemperatur Lagerung - min.
-40 °C
Umgebungstemperatur Lagerung - max.
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Electro magnetic compatibility

Störaussendung
Entspricht EN 60947-1
Störfestigkeit
Entspricht EN 60947-1

Terminal capacities

Anschlussquerschnitte (Kupferband)
2 x (6 x 9 x 0,8) mm (Anzahl der Segmente x Breite x Stärke), Hauptleiter
Anschlussquerschnitte (feindrähtig mit Aderendhülse)
1 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 35) mm², Hauptleiter
2 x (0,75 - 25) mm², Hauptleiter
2 x (0,75 - 2,5) mm², Steuerstromleitungen
Anschlussquerschnitte (eindrähtig)
1 x (0,75 - 4) mm², Steuerstromleitungen
1 x (0,75 - 16) mm², Hauptleiter
2 x (0,75 - 2,5) mm², Steuerstromleitungen
2 x (0,75 - 16) mm², Hauptleiter
Anschlussquerschnitte (ein-/mehrdrähtig AWG)
Einfach 14 - 1, Doppelt 14 - 2, Hauptleiter
18 - 14, Steuerstromleitungen
Anschlussquerschnitte (mehrdrähtig)
2 x (16 - 35) mm², Hauptleiter
1 x (16 - 50) mm², Hauptleiter
Abisolierlänge (Hauptleiter)
14 mm
Abisolierlänge (Hilfsleiter)
10 mm
Schrauben-Größe
M3,5, Anschlussschraube, Steuerstromleitungen
M6, Anschlussschraube, Hauptleiter
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Anzugsdrehmoment
3,3 Nm, Schraubklemmen, Hauptleiter
1,2 Nm, Schraubklemmen, Steuerstromleitungen

Electrical rating

Bemessungsausschaltvermögen bei 220/230 V
650 A
Bemessungsausschaltvermögen bei 380/400 V
650 A
Bemessungsausschaltvermögen bei 500 V
650 A
Bemessungsausschaltvermögen bei 660/690 V
370 A
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
98 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
65 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
65 A
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
65 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
65 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
37 A
Bemessungsbetriebsstrom (le) bei AC-4, 220 V, 230 V, 240 V
25 A
Bemessungsbetriebsstrom (le) bei AC-4, 440 V
25 A
Bemessungsbetriebsstrom (le) bei AC-4, 500 V
25 A
Bemessungsbetriebsstrom (le) bei AC-4, 660 V, 690 V
20 A
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
72 A
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
72 A
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
65 A
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
910 A
Bemessungsbetriebsleistung bei AC-3, 240 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-3, 415 V, 50 Hz
39 kW
Bemessungsbetriebsleistung bei AC-3, 440 V, 50 Hz
41 kW
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
47 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
35 kW
Bemessungsbetriebsleistung bei AC-4, 220/230 V, 50 Hz
7 kW
Bemessungsbetriebsleistung bei AC-4, 240 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-4, 415 V, 50 Hz
13 kW
Bemessungsbetriebsleistung bei AC-4, 440 V, 50 Hz
14 kW
Bemessungsbetriebsleistung bei AC-4, 500 V, 50 Hz
16 kW
Bemessungsbetriebsleistung bei AC-4, 660/690 V, 50 Hz
17 kW
Bemessungsbetriebsspannung (Ue) bei AC - max.
690 V
Bemessungsisolationsspannung (Ui)
690 V

Short-circuit rating

Bemessungskurzschlussstrom (einfache Bemessung)
10 kA, 250 A, max. Sicherung, SCCR (UL/CSA)
10 kA, 250 A max. CB, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
100 kA, 150 A Klasse J, max. Sicherung, SCCR (UL/CSA)
30 kA, 250 A, max. Sicherung, SCCR (UL/CSA)
65 kA, 100 A max. CB, SCCR (UL/CSA)
30 kA, 250 A, max. CB, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
100 kA, 150 A Klasse J, max. Sicherung, SCCR (UL/CSA)
30 kA, 250 A, max. Sicherung, SCCR (UL/CSA)
30 kA, 250 A, max. CB, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
250 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
100 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
125 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
80 A gG/gL

Conventional thermal current Ith

Konventioneller thermischer Strom Ith (1-polig, gekapselt)
180 A
Konventioneller thermischer Strom Ith (3-polig, gekapselt)
72 A
Konventioneller thermischer Strom Ith bei 55°C (3-polig, offen)
83 A
Konventioneller thermischer Strom Ith bei 60°C (3-polig, offen)
80 A
Konventioneller thermischer Strom Ith der Hauptkontakte (1-polig, offen)
200 A

Switching capacity

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
88 A, Maximale Motorleistung (UL/CSA)

Magnet system

Lichtbogenzeit
10 ms
Abfallspannung
Min. geglätteter 2-ph. Brückengleichrichter oder 3-ph. Gleichrichter
0,6 - 0,15 x UC, DC-betätigt
Einschaltdauer
100%
Anzugsspannung
24 - 27 V DC (RDC 24)
0,7 - 1,2 V DC x Uc
Leistungsaufnahme (Anzug) bei DC
24 W
Leistungsaufnahme (Halteleistung) bei DC
1 W
Bemessungssteuerspeisespannung (Us) bei DC - min.
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max.
27 V
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max.
54 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max.
24 ms

Motor rating

Zugeordnete Motorleistung bei 115/120 V, 60 Hz, 1-phasig
5 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
20 HP
Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig
15 HP
Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 3-phasig
25 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
50 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
60 HP

Communication

Anbindung an SmartWire-DT
Nein

Contacts

Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Anzahl Kontakte (Öffner) als Hauptkontakte
0

Safety

Sichere Trennung
440 V AC, Zwischen den Kontakten, Entspricht EN 61140
440 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140

Special purpose ratings

Zweckbestimmung von Entladungslampen mit Vorschaltgerät
88 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
88 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
Zweckbestimmung der festgelegten Anwendung
65 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
390 A, LRA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
Zweckbestimmung der Aufzugssteuerung
10 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
32,2 A, 200 V 60 Hz 3-phasig, (UL/CSA)
15 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
30 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
42 A, 240 V 60 Hz 3-phasig, (UL/CSA)
41 A, 600 V 60 Hz 3-phasig, (UL/CSA)
40 A, 480 V 60 Hz 3-phasig, (UL/CSA)
40 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Widerstandslufterwärmung
88 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
88 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Besondere Verwendungszwecke von Wolfram-Glühlampen
88 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
88 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)

Design verification

Geräteverlustleistung, stromabhängig pvid
17.1 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
5.7 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
65 A
Statische Verlustleistung, stromunabhängig PVS
1 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 277908 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Betriebsspannung AC 50 Hz (EF008206) 230 V
Betriebsspannung AC 60 Hz (EF008207) 230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 98 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 65 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 30 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 25 A
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) 12 kW
Bemessungsbetriebsleistung NEMA (EF011960) 37 kW
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Geeignet für Reiheneinbau (EF001126) Nein
Breite (EF000008) 55 mm
Höhe (EF000040) 115 mm
Tiefe (EF000049) 132.1 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM65(RDC24) Y7-277908 277908 ES_277846.pdf 1 Mbytes DILM65(RDC24) Y7-277908 277908 ES_277846.pdf

Bewertungen (1) ▲

  • — S Martin
    Valoración del cliente:
    • Página:1
    Bewertung abgeben
    Bewertung abgeben
    Formular verstecken
    Wertung:
    Name:
    E-Mail :
    Betreff:
    Text:
    Haben Sie dieses Produkt empfehlen zu kaufen?
      Captcha
      Bewertung abgeben

    Aktuelle Bewertungen unserer Kunden

    Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
