> EATON - MOELLER>XC Programmable Automata>XIOC-TERM-18S 258102 4519646 ELECTRIC Morsetto di collegamento (vite) per XC100/200, moduli XIOC
Prodotto precedente Prodotto successivo

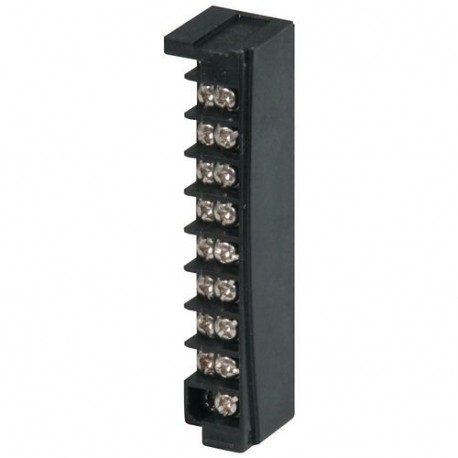

XIOC-TERM-18S 258102 4519646 EATON ELECTRIC Morsetto di collegamento (vite) per XC100/200, moduli XIOC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XIOC-TERM-18S 258102 4519646 EATON ELECTRIC Morsetto di collegamento (vite) per XC100/200, moduli XIOC

XIOC-TERM-18S

258102

4519646

EATON-MOELLER

10

Morsetto di collegamento (vite) per XC100/200, moduli XIOC

Modulo per XC100/200 Morsettiera per moduli XIOC (vite)

Terminale di collegamento, Descrizione: Connettore terminale a 18 pin con terminali a vite per I/O digitali o analogici, è necessaria una spina terminale a 18 pin per ogni modulo digitale e analogico, nonché PLC modulari XC.

Maggiori dettagli


sistemi di controllo industriali (PLC) > accessori per controlli

XC Programmable Automata

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton XIOC Accessory Connection terminal
Catalog Number
258102
EAN
4015082581022
Product Length/Depth
25 mm
Product Height
80 mm
Product Width
18 mm
Product Weight
0.045 kg
Certifications
Request filed for UL and CSA
Catalog Notes
One 18 pole terminal plug is required for each digital and analog module as well as XC modular PLCs.
Model Code
XIOC-TERM-18S

Climatic environmental conditions

Ambient operating temperature - min
0 °C
Ambient operating temperature - max
55 °C

Terminal capacities

Terminal capacity
0.2 - 2.5 mm², solid
0.5 - 1.5 mm², flexible with ferrule

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 258102 Controllori logici programmabili (PLC) (EC002584)
Caratteristica Valore
tipo di accessori/pezzi di ricambio elettrici (EF005722) spina
tipo di accessori/pezzi di ricambio meccanici (EF005994) altro
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XIOC-TERM-18S 4519646 258102 IT_258102.pdf 109 Kbytes XIOC-TERM-18S 4519646 258102 IT_258102.pdf
