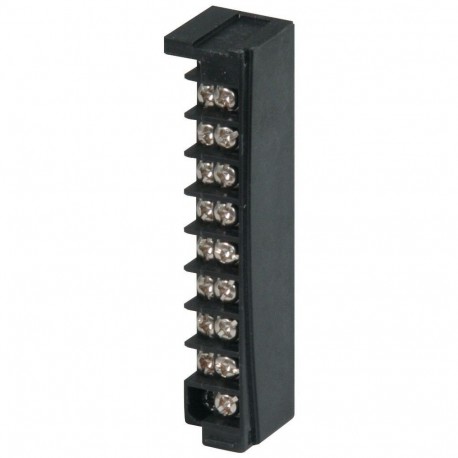

XIOC-TERM-18S 258102 4519646 EATON ELECTRIC Módulo para XC100/200 Bloque de terminales para módulos XIOC (To.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XIOC-TERM-18S 258102 4519646 EATON ELECTRIC Módulo para XC100/200 Bloque de terminales para módulos XIOC (To..

XIOC-TERM-18S

258102

4519646

EATON-MOELLER

10

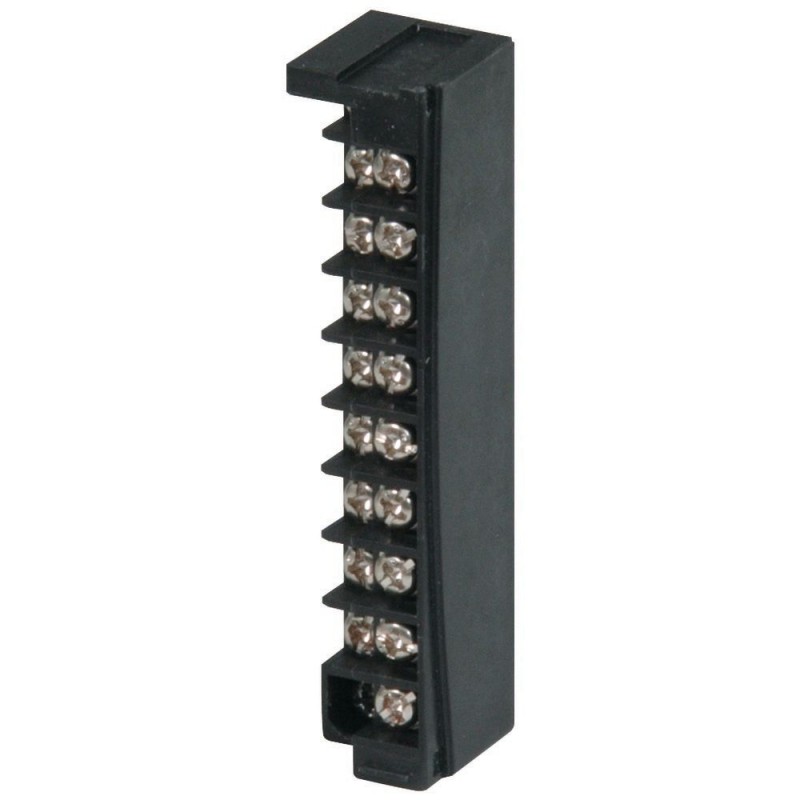

Módulo para XC100/200; Bloque de terminales para módulos XIOC (Tornillo)

Eaton XIOC Terminal de conexión (tornillo) para módulos XC100/200, XIOC

Terminal de conexión, Descripción: Conector de terminal de 18 pines con terminales de tornillo para E/S digitales o analógicas, se requiere un enchufe de terminal de 18 polos para cada módulo digital y analógico, así como PLC modulares XC.

Más detalles


Controladores industriales (PLC) > Accesorios para controladores

Autómatas Programables XC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Conexión de terminales (tornillo) para XC100/200, XIOC módulos
Terminal de conexión, Descripción: 18-pin conector de terminal con terminales de tornillo para digitales o analógicos de e/S, Un 18 poste terminal de enchufe es necesario para cada uno de los módulos digitales y analógicos, así como XC modular Plc.

Programa de entrega

Accesorios
Terminaciones
Un 18 poste terminal de enchufe es necesario para cada uno de los módulos digitales y analógicos, así como XC modular Plc.
Descripción
18-pin conector de terminal con terminales de tornillo para digitales o analógicos de e/S
Información relevante para la exportación a América del Norte

América del norte de Solicitud de Certificación presentada por UL y CSA

Datos técnicos

Terminal de capacidades
Sólido
0.5 - 2.5 mmDos
Flexible con el casquillo
0.5 - 1.5 mmDos
Notas

Por favor, observar la máxima capacidad de corriente de los cables.

Se requiere para aplicaciones UL:

  • la alimentación y los cables de señal a los Módulos XIOC‐8DO, ‐16DO, ‐16DO‐S, ‐12DO‐R, ‐16DX, deben utilizar conductores con una sección transversal de AWG16 (1.3 mmDos)
  • terminal de conectores con terminales de tornillo, tipo XIOC‐PLAZO de 18 años, debe ser utilizado (la máxima admisible del conductor sección transversal para el resorte del terminal es de sólo 1.0 mmDos. Esto hace que sea imposible/inadmisibles para conectar un conductor con un AWG16 sección transversal (1.3 mmDos).

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / Accesorios para los controles (EC002584)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / control lógico Programable (SPS, accesorios) ([email protected] [AFR333003])
Tipo de accesorio eléctrico
Enchufe
Tipo de accesorio mecánico
Otros

Aprobaciones

América Del Norte Certificación
Petición presentada por UL y CSA
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No

ETIM for 258102 Controladores lógicos programables PLC (EC002584)
Característica Valor
Tipo de accesorio eléctrico/pieza de repuesto (EF005722) Toma
Tipo de accesorio mecánico/pieza de repuesto (EF005994) Otros
Accesorio (EF013236) Sí
Recambio (EF013237) No
