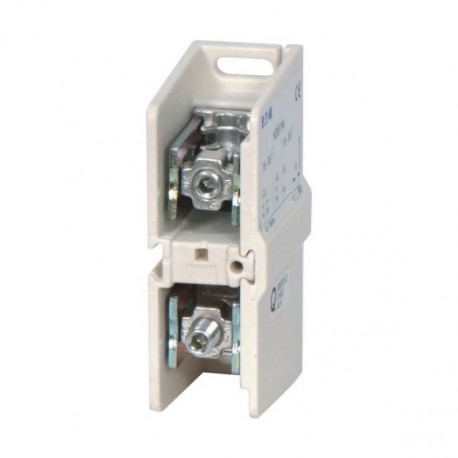

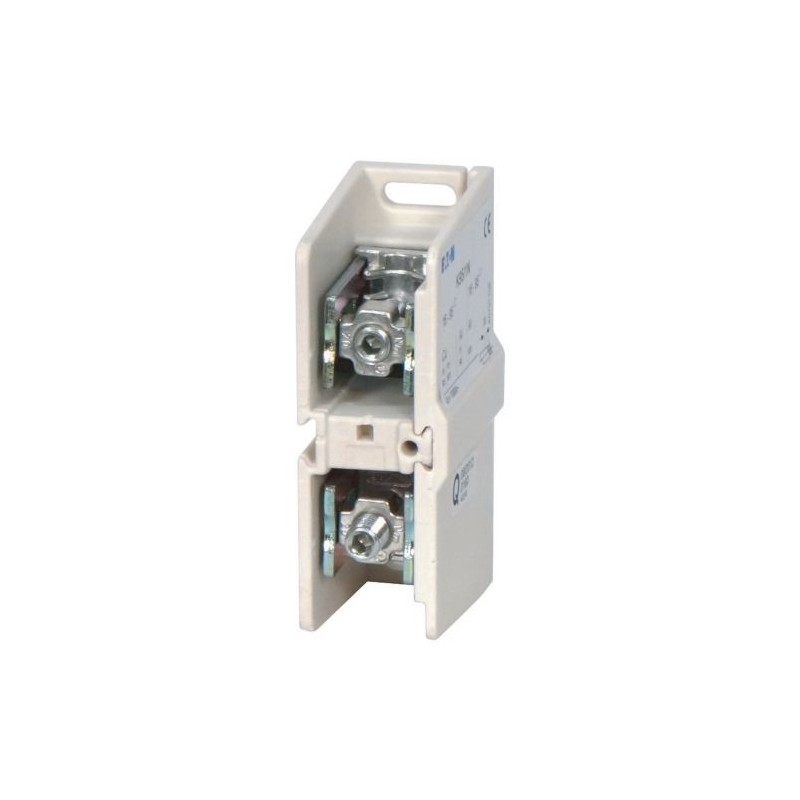

K95/1N 010773 Y7-10773 EATON ELECTRIC Morsetto di collegamento, 160A, 1p, piatto/tondo
K95/1N
010773
Y7-10773
EATON-MOELLER
Morsetto di collegamento, 160A, 1p, piatto/tondo
Collegamento terminale, 160A, 1P, piatto/rotondo
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 160A, 1p, flat/round
Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di esercizio Ie=160 A, numero di poli=1, capacità dei terminali: Filo di rame a trefoli tondo, a trefoli a settori, filo tondo pieno, settore solido o filo tondo in alluminio pieno, settore solido = 1x16-95mm². Settore alluminio solido = 1x35-70mm². Altro lato: striscia di rame = 3x9x0,8 fino a 6x9x0,8 o barra Cu = 18x4 mm, note: kit di conversione per il morsetto a striscia nel collegamento via cavo disponibili separatamente, coprimorsetti disponibili separatamente
sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
Accessori di connessione per custodie
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Delivery program
Morsetti di collegamento 160 – 1000 A
Technical data - electrical
Technical data - mechanical
9 mm x 0,8 mm (6x) per striscia piatta
Additional information
- kit di conversione per collegamento bandella nella connessione cavi disponibile separatamente
- Coprimorsetti disponibili separatamente
- Etichette per l'identificazione del collegamento U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN incluse, simbolo di terra di protezione (messa a terra)
- Relazione tra la corrente nominale di esercizio → capacità del morsetto secondo IEC/EN 60439, VDE 0660 Parte 500 o EN 50021
- Terminale esterno per conduttore rotondo o settoriale, altro lato per bandella flessibile in rame
Accessori generali per il quadro elettrico
Accessorio realizzazione quadri elettrici di comando
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 1 |
| corrente nominale (EF000001) | 160 A |
| tipo di collegamento (EF000124) | avvitare |
| modo di montaggio (EF000003) | vite |
| numero di entrate (EF000318) | 1 |
| numero di uscite (EF000319) | 1 |
| adatto per conduttori massicci (EF007816) | No |
| adatto per conduttori multifilari (EF007818) | Sì |
| adatto per conduttori a filo sottile (EF007804) | No |
| adatto per cavi a trefoli sottili senza puntalini (EF016327) | No |
| adatto per cavi a trefoli extra sottili (EF016328) | No |
| adatto per cavi a trefoli extra sottili senza puntalini (EF016329) | No |
| sezione del conduttore, ingresso (EF016330) | 16 mm² |
| sezione del conduttore, uscita (EF016331) | 10 mm² |
| sezione del conduttore, ingresso AWG (EF016332) | 0 |
| sezione del conduttore, uscita AWG (EF016333) | 8 |
| protetto dal contatto (EF004521) | Sì |
| altezza (EF000040) | 115 mm |
| larghezza (EF000008) | 37 mm |
| profondità (EF000049) | 100 mm |
