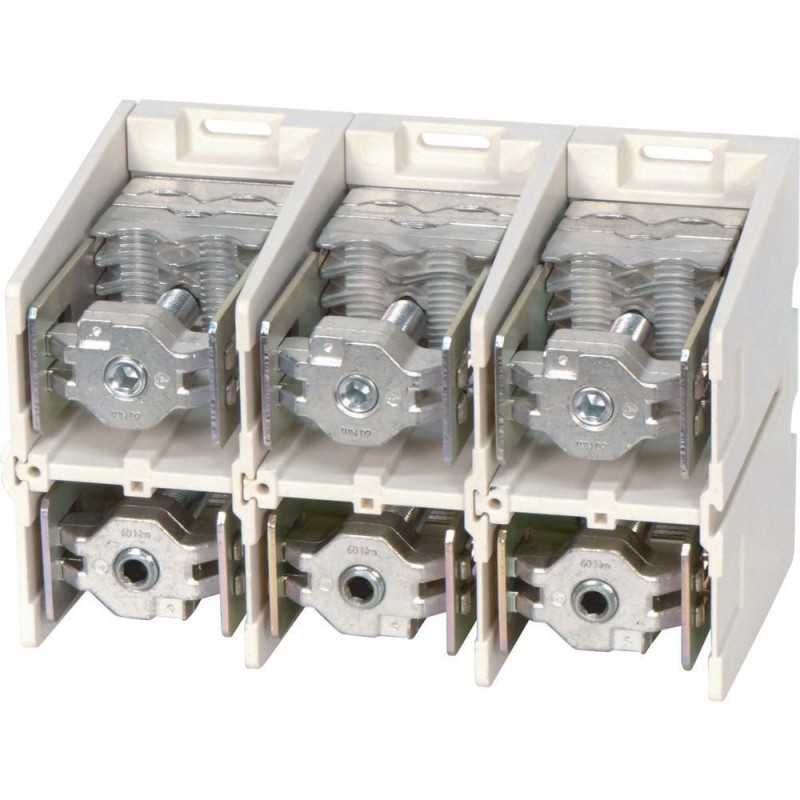

K4X185/3 077223 Y7-77223 EATON ELECTRIC Morsetto di collegamento, 1000A, 3p, piatto/tondo Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

K4X185/3 077223 Y7-77223 EATON ELECTRIC Morsetto di collegamento, 1000A, 3p, piatto/tondo

K4X185/3

077223

Y7-77223

EATON-MOELLER

Morsetto di collegamento, 1000A, 3p, piatto/tondo

Collegamento terminale, 1000A, 3P, piatto/rotondo

Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 1000A, 3p, flat/round, 185

Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di impiego Ie=1000 A, poli=3, capacità dei terminali: Cavo rotondo intrecciato in rame, settore intrecciato, filo tondo pieno, settore pieno e conduttore tondo in alluminio pieno, settore pieno=2x150-300 o 4x50-185 o settore in alluminio pieno= 2x240 o 4x120-150 mm². Altro lato: 2x striscia di rame (11x21x1) a 10x40x1 o 10x50x1 o barra Cu = 60x15mm, note: Kit di conversione per il morsetto a striscia nel collegamento via cavo disponibili separatamente, coprimorsetti disponibili separatamente

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera

Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,286.58
Prezzo unitario: $1,286.58
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
077223
EAN
4015080772231
Product Length/Depth
150 mm
Product Height
165 mm
Product Width
252 mm
Product Weight
13.195 kg
Compliances
RoHS conform
Model Code
K4X185/3

Delivery program

Type
Accessory/spare part type
Terminations
Terminals, 160 – 1000 A
Nominal current
1000 A
Number of poles
Three-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
1000 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
6
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
6
Number of inputs
2
Number of outputs
4
Terminal capacity (aluminum cable)
120 mm² - 150 mm² (4x)
240 mm² (2x)
Terminal capacity (conductor)
60 mm x 15 mm
Terminal capacity (copper band)
2 segments of 21 mm x 1 mm (11x) for flat strip
50 mm x 1 mm (10x) for flat strip
40 mm x 1 mm (10x) for flat strip
Terminal capacity (copper/aluminum cable)
150 mm² - 300 mm² (2x)
50 mm² - 185 mm² (4x)
Conductor cross section, input - min
50 mm²
Conductor cross section, input - max
300 mm²
Conductor cross section, input AWG - min
1 mm²
Conductor cross section, input AWG - max
600 mm²
Conductor cross section, output - min
50 mm²
Conductor cross section, output - max
300 mm²
Conductor cross section, output AWG - min
0 mm²
Conductor cross section, output AWG - max
0 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Useful for stranded conductors
Used with
General switchboard accessory
Accessory panel building

ETIM for 077223 Sistemi di distribuzione dell'energia (EC000275)
Caratteristica Valore
numero di poli (EF001391) 3
corrente nominale (EF000001) 1000 A
tipo di collegamento (EF000124) avvitare
modo di montaggio (EF000003) vite
numero di entrate (EF000318) 2
numero di uscite (EF000319) 4
adatto per conduttori massicci (EF007816) No
adatto per conduttori multifilari (EF007818) Sì
adatto per conduttori a filo sottile (EF007804) No
adatto per cavi a trefoli sottili senza puntalini (EF016327) No
adatto per cavi a trefoli extra sottili (EF016328) No
adatto per cavi a trefoli extra sottili senza puntalini (EF016329) No
sezione del conduttore, ingresso (EF016330) 50 mm²
sezione del conduttore, uscita (EF016331) 50 mm²
sezione del conduttore, ingresso AWG (EF016332) 1
sezione del conduttore, uscita AWG (EF016333) 0
protetto dal contatto (EF004521) Sì
altezza (EF000040) 165 mm
larghezza (EF000008) 252 mm
profondità (EF000049) 150 mm
