> EATON - MOELLER>Interruttori automatici con custodia modellata NZM >NZMB1-AF60-NA 272208 Y7-272208 ELECTRIC Interruttore automatico di potenza, 3p, 60A
ANUNCIAR
Prodotto precedente Prodotto successivo

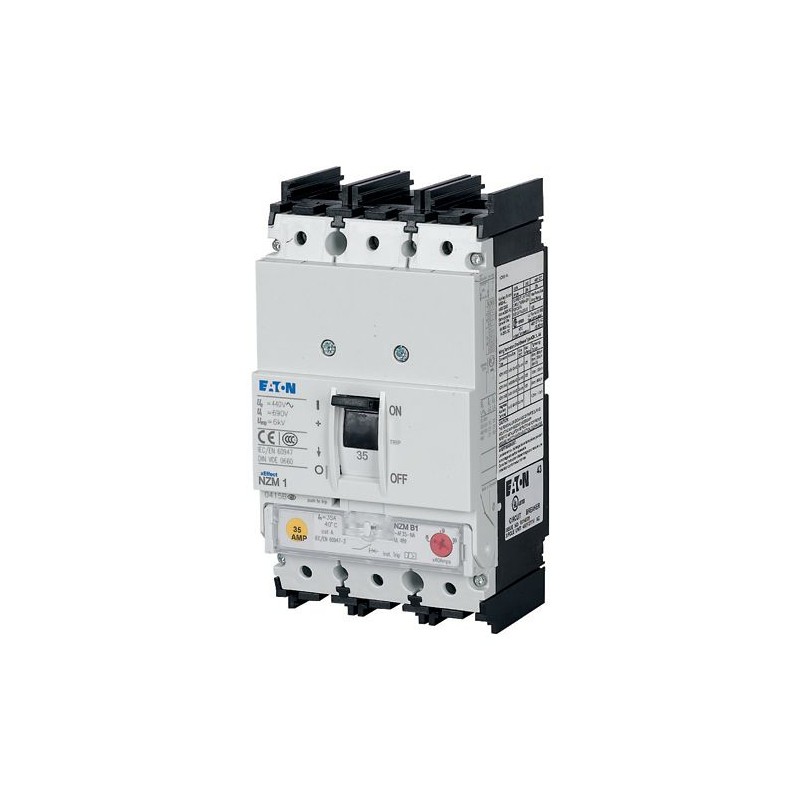

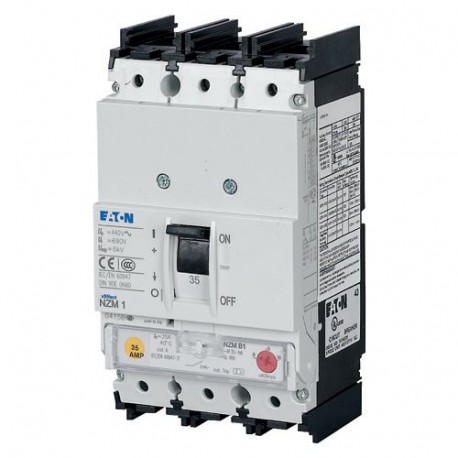

NZMB1-AF60-NA 272208 Y7-272208 EATON ELECTRIC Interruttore automatico di potenza, 3p, 60A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMB1-AF60-NA 272208 Y7-272208 EATON ELECTRIC Interruttore automatico di potenza, 3p, 60A

NZMB1-AF60-NA

272208

Y7-272208

EATON-MOELLER

Interruttore automatico di potenza, 3p, 60A

NzM-NA, 3P, 60A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 60A, B, frame 1, AF60-NA

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $316.13
Prezzo unitario: $316.13
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico magnetotermico scatolato
Sigla catalogo
272208
EAN
4015082722081
Lunghezza/profondità del prodotto
87.9 mm
Altezza prodotto
165.6 mm
Larghezza prodotto
89.9 mm
Peso prodotto
1.075 kg
Conformità
RoHS conform
Certificazione/i
UL (Category Control Number DIVQ)
UL listed
UL/CSA
CSA (File No. 22086)
CSA-C22.2 No. 5-09
UL (File No. E31593)
UL 489
IEC/EN 60947
CE marking
IEC
IEC 60947-2
CSA (Class No. 1432-01)
Specially designed for North America
CSA certified
Codice modello
NZMB1-AF60-NA

Specifiche del prodotto

Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
  • Circuiti di derivazione, circuiti di alimentazione
  • Utilizzo in sistemi di alimentazione non messi a terra a 440 V
Valore nominale intensità di corrente
60 A
Tensione nominale
440 V - 440 V
Tipo di telaio dell'interruttore automatico di potenza
NZM1
Caratteristiche
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
montaggio su guida a DIN opzionale
apparecchio da incasso, tecnica a installazione fissa
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
12,85 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Fusibile HBC in bassa tensione - max
200 A gG/gL
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20 (grado di protezione base), nell'area dei comandi di funzionamento)
IP20
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
morsetto telaio
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
125 A (415 V AC-1, capacità di chiusura e apertura)
160 A (380/400 V AC-1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP10 (morsetto a tunnel)
Numero di poli
a 3 poli
Capacità morsetti (conduttore in rame)
Max. 9 segmenti da 9 mm x 0,8 mm sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Durata elettrica
7500 operazioni a 400 V CA-1
Funzioni
Protezione cavi e impianti
Interruttore automatico del limitatore di corrente
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
60 A
Black-out
12.9 W
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
< 10 ms
Impostazione sganciatore per cortocircuito istantaneo - max
600 A
Impostazione sgancio in cortocircuito istantaneo - min
360 A
Capacità morsetti (cavo di comando)
16 mm² - 18 mm² (2x)
14 mm² - 18 mm² (1x)
Capacità morsetti (busbar in rame)
Min. 12 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Max. 16 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in rame)
6 mm² - 12 mm² (1x) sul morsetto a mantello
6 mm² - 12 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 9 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² - 95 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
4 mm² - 2/0 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (1x) sul morsetto a mantello
4 mm² - 3/0 mm² (1x) sul morsetto a tunnel
25 mm² (2x) sul morsetto a mentello
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
630 A
Impostazione corrente istantanea (Ii) - min
380 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
60 A
Impostazione corrente di sovraccarico (Ir) - min
60 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
30 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
25 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
18.5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
53 kA
Morsetti standard
Morsetti a mantello
Tensione nominale di esercizio Ue (UL) - max
480 Y / 277 V
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
63 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
6000 V
Tensione nominale di isolamento (Ui)
690 V AC

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMB1-AF60-NA Y7-272208 272208 ES_112739.pdf 4 Mbytes NZMB1-AF60-NA Y7-272208 272208 ES_112739.pdf
