> EATON - MOELLER>Leistungsschalter NZM >NZMB1-AF60-NA 272208 Y7-272208 ELECTRIC Leistungsschalter, 3p, 60A
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

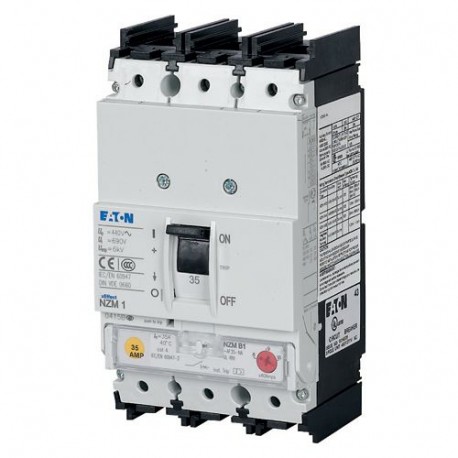

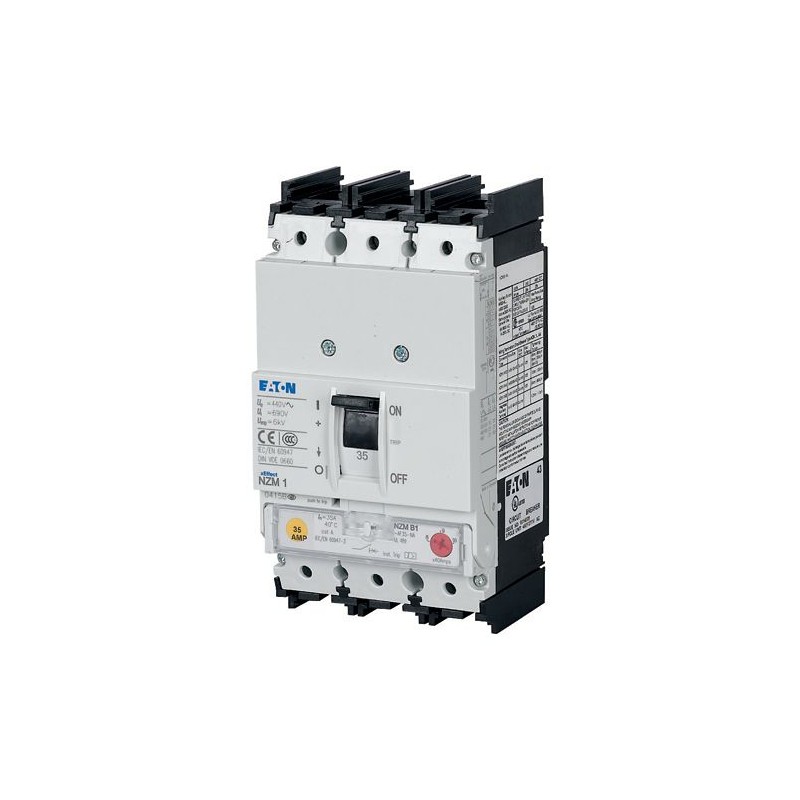

NZMB1-AF60-NA 272208 Y7-272208 EATON ELECTRIC Leistungsschalter, 3p, 60A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMB1-AF60-NA 272208 Y7-272208 EATON ELECTRIC Leistungsschalter, 3p, 60A

NZMB1-AF60-NA

272208

Y7-272208

EATON-MOELLER

Leistungsschalter, 3p, 60A

NZMB1-AF60-NA

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 60A, B, frame 1, AF60-NA

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $314.31
Stückpreis: $314.31
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM thermomagnetischer Kompaktleistungsschalter
Katalognummer
272208
Produkt Länge/Tiefe
87.9 mm
Produkthöhe
165.6 mm
Produktbreite
89.9 mm
Produktgewicht
1.075 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
UL (Category Control Number DIVQ)
UL listed
UL/CSA
CSA (File No. 22086)
CSA-C22.2 No. 5-09
UL (File No. E31593)
UL 489
IEC/EN 60947
CE marking
IEC
IEC 60947-2
CSA (Class No. 1432-01)
Specially designed for North America
CSA certified
EAN
4015082722081
Modellcode
NZMB1-AF60-NA

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
  • Nebenstromkreise, Einspeisestromkreise
  • Einsatz in ungeerdeten Netzen bei 440 V
Stromstärkewert
60 A
Betriebsspannung
440 V - 440 V
Leistungsschalter-Rahmentyp
NZM1
Merkmale
Schutzeinheit
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Fest
Hutschienenmontage optional
Einbaugerät Festeinbautechnik
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
12,85 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Niederspannungs-HBC-Sicherung - max
200 A gG/gL
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Rahmenklemme
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
125 A (415 V AC-1, Ein- und Ausschaltvermögen)
160 A (380/400 V AC-1, Ein- und Ausschaltvermögen)
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Max. 9 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Min. 2 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Lebensdauer, elektrisch
7500 Schaltvorgänge bei 400 V AC-1
Funktionen
Anlagen- und Kabelschutz
Strombegrenzung-Leistungsschalter
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
60 A
Verlustleistung
12.9 W
Auslösetechnik
Thermomagnetischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 10 ms
Einstellung Kurzschlussauslöser unverzögert - max
600 A
Einstellung Kurzschlussauslöser unverzögert - min
360 A
Anschlusskapazität (Steuerkabel)
16 mm² - 18 mm² (2x)
14 mm² - 18 mm² (1x)
Anschlusskapazität (Kupfersammelschiene)
Min. 12 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
M8 an rückseitiger Verschraubung
Max. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel fest)
6 mm² bis 12 mm² (1x) an Rahmenklemme
6 mm² bis 12 mm² (1x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 9 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² bis 95 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
4 mm² bis 2/0 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 70 mm² (1x) an Rahmenklemme
4 mm² – 3/0 mm² (1x) an der Tunnelklemme
25 mm² (2x) an Rahmenklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
630 A
Einstellung Momentanstrom (Ii) - min
380 A
Anzahl der Schaltspiele pro Stunde - max
120
Überlaststromeinstellung (Ir) - max
60 A
Überlaststromeinstellung (Ir) - min
60 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
30 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
25 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
18.5 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
53 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
53 kA
Standardklemmen
Rahmenklemme
Bemessungsbetriebsspannung Ue (UL) - max
480 Y / 277 V
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
63 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
6000 V
Bemessungsisolationsspan. (Ui)
690 V AC

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMB1-AF60-NA Y7-272208 272208 ES_112739.pdf 4 Mbytes NZMB1-AF60-NA Y7-272208 272208 ES_112739.pdf
