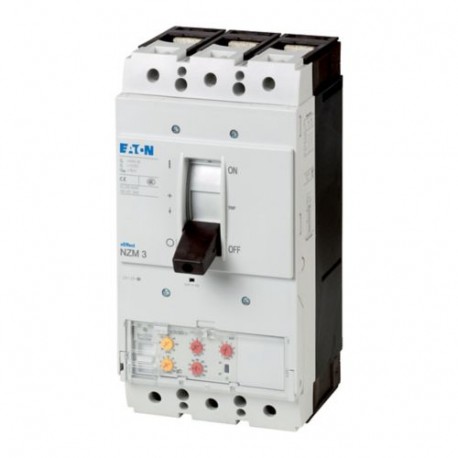

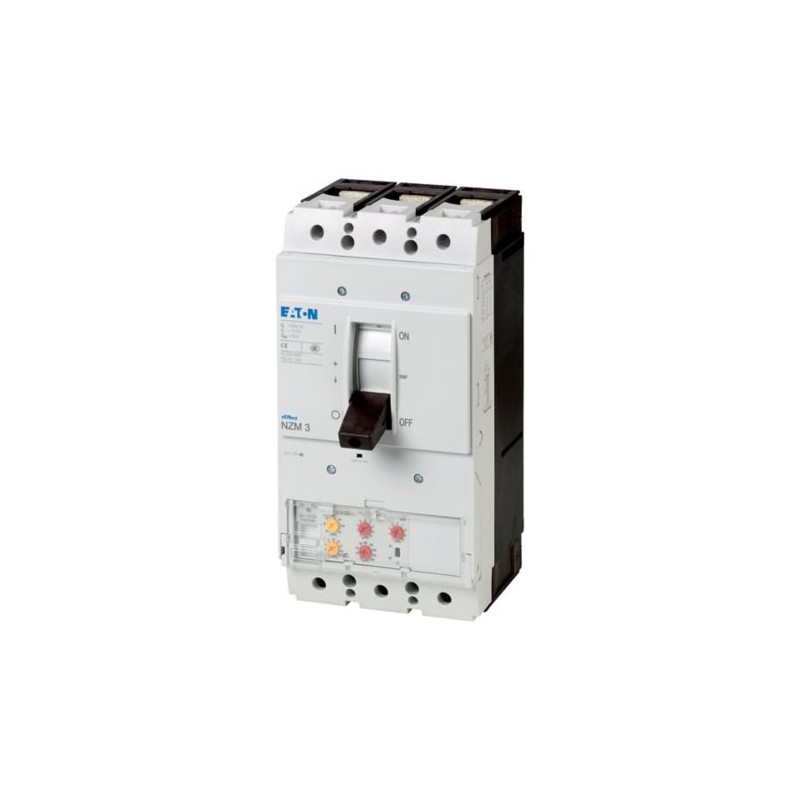

NZMH3-VE400-NA 269336 Y7-269336 EATON ELECTRIC Interruttore automatico di potenza, 3p, 400A
NZMH3-VE400-NA
269336
Y7-269336
EATON-MOELLER
Interruttore automatico di potenza, 3p, 400A
Auto interna NZM-NA, 3P, 400A
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 400A, H3-VE400-NA
Interruttore automatico NZM3, 3 poli, Capacità di commutazione SCCR 480Y/277 V 60 Hz( Icu ): 100 kA, Capacità di commutazione SCCR 600Y/347 V 60 Hz ( Icu ): 50 kA, Capacità di commutazione SCCR 480 V 60 Hz ( Icu ): 100 kA, Corrente nominale = corrente nominale ininterrotta (In = IU): 400 A, Tipo di installazione: Fisso, Collegamento a vite, Standard/Approvazione: UL/CSA, IEC, Funzione di protezione: sistemi, cavi, selettività e protezione dei generatori
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
269336
EAN
4015082693367
Lunghezza/profondità del prodotto
166 mm
Altezza prodotto
297 mm
Larghezza prodotto
140 mm
Peso prodotto
6.34 kg
Conformità
RoHS conform
Certificazione/i
UL 489
CSA (File No. 22086)
UL listed
CSA (Class No. 1432-01)
IEC 60947-2
IEC/EN 60947
CSA-C22.2 No. 5-09
IEC
Specially designed for North America
CE marking
UL/CSA
UL (Category Control Number DIVQ)
UL (File No. E31593)
CSA certified
CSA (File No. 22086)
UL listed
CSA (Class No. 1432-01)
IEC 60947-2
IEC/EN 60947
CSA-C22.2 No. 5-09
IEC
Specially designed for North America
CE marking
UL/CSA
UL (Category Control Number DIVQ)
UL (File No. E31593)
CSA certified
Codice modello
NZMH3-VE400-NA
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
- Circuiti di derivazione, circuiti di alimentazione
- Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
400 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM3
Caratteristiche
Comando a motore opzionale
Unità di protezione
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
Apparecchio da incasso, tecnica a installazione fissa
Apparecchio da incasso, tecnica a installazione fissa
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
48 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
500 V AC (tra contatti ausiliari e contatti principali)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Fusibile HBC in bassa tensione - max
400 A gG/gL
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
15000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
400 A (660-690 V AC-3, capacità di chiusura e apertura)
500 A (415 V AC-1, capacità di chiusura e apertura)
630 A (380/400 V AC-1, capacità di chiusura e apertura)
400 A (690 V AC -1, capacità di chiusura e apertura)
500 A (415 V AC-1, capacità di chiusura e apertura)
630 A (380/400 V AC-1, capacità di chiusura e apertura)
400 A (690 V AC -1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Numero di poli
A 3 poli
Capacità morsetti (conduttore in rame)
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Durata elettrica
5000 operazioni a 400 V CA-1
2000 operazioni a 400 V AC-3
2000 operazioni a 690 V CA-3
3000 operazioni a 690 V CA-1
2000 operazioni a 415 V AC-3
2000 operazioni a 400 V AC-3
2000 operazioni a 690 V CA-3
3000 operazioni a 690 V CA-1
2000 operazioni a 415 V AC-3
Funzioni
Protezione impianto, cavo, selettiva e generatore
Interruttore automatico del limitatore di corrente
Interruttore automatico del limitatore di corrente
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
400 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Impostazione ritardo sgancio in cortocircuito - max
4000 A
Impostazione ritardo sgancio in cortocircuito - min
400 A
Impostazione sganciatore per cortocircuito istantaneo - max
4400 A
Impostazione sgancio in cortocircuito istantaneo - min
800 A
Capacità morsetti (cavo di comando)
14 mm² - 18 mm² (1x)
16 mm² - 18 mm² (2x)
16 mm² - 18 mm² (2x)
Capacità morsetti (busbar in rame)
M10 sul collegamento a vite lato posteriore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in rame)
500 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² - 185 mm² (1x) sul morsetto a tunnel
16 mm² - 185 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
2 mm² - 500 mm² (1x) sul morsetto a mantello
4 mm² - 350 mm² (1x) sul morsetto a tunnel
350 mm² (2x) diretto al collegamento posteriore dell'interruttore
4 mm² - 350 mm² (1x) diretto al collegamento posteriore dell'interruttore
4 mm² - 350 mm² (1x) sul morsetto a tunnel
350 mm² (2x) diretto al collegamento posteriore dell'interruttore
4 mm² - 350 mm² (1x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in alluminio)
Max. 500 mm² (1x) sul morsetto a tunnel a 2-fori
Max. 500 mm² 25 mm² - 185 mm² (1x) sul morsetto a tunnel a 2-fori
Max. 500 mm² 25 mm² - 185 mm² (1x) sul morsetto a tunnel a 2-fori
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
4000 A
Impostazione corrente ritardo corto (Isd) - min
400 A
Impostazione corrente istantanea (Ii) - max
4400 A
Impostazione corrente istantanea (Ii) - min
800 A
Numero di attivazioni all’ora - max
60
Impostazione corrente di sovraccarico (Ir) - max
400 A
Impostazione corrente di sovraccarico (Ir) - min
200 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
33 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
9 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
330 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
286 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
143 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
74 kA
Morsetti standard
Morsetto a vite
Tensione nominale di esercizio Ue (UL) - max
600 V
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
330 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
1000 V AC
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 400 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 150 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 200 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 400 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 800 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMH3-VE400-NA Y7-269336 269336 FR_265895.pdf | 4 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
