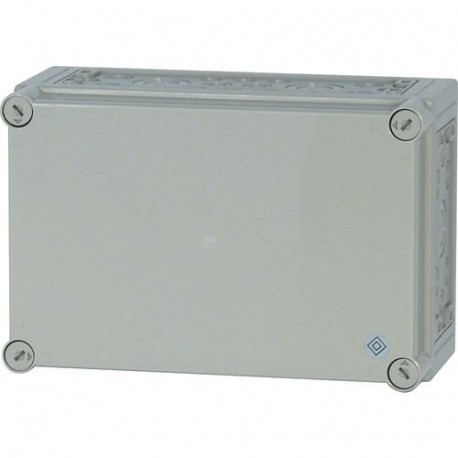

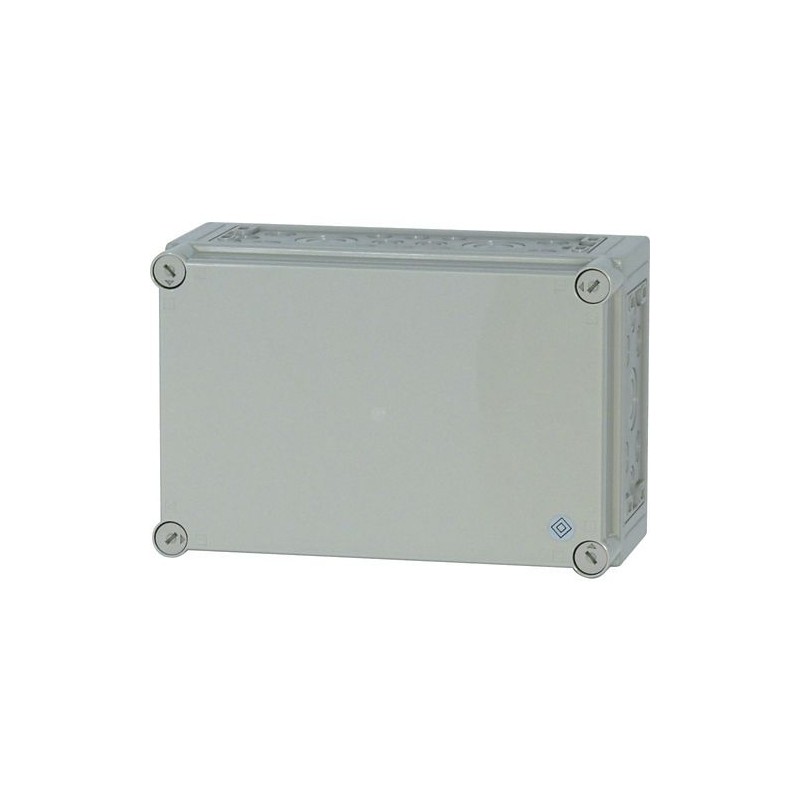

CI43E-150-RAL7035 194612 Y7-194612 EATON ELECTRIC Scatola singola Ci43, coperchio RAL Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

CI43E-150-RAL7035 194612 Y7-194612 EATON ELECTRIC Scatola singola Ci43, coperchio RAL

CI43E-150-RAL7035

194612

Y7-194612

EATON-MOELLER

Scatola singola Ci43, coperchio RAL

Eaton xEnergy Safety Ci LV systems LV switchgear. Insulated enclosure, +knockouts, RAL7035, HxWxD=250x375x175mm

Scatola di base individuale, policarbonato caratteristico del materiale, resistente agli urti, grado di protezione IP65, fissaggi del coperchio brevettati con compensazione della sovrapressione integrata, con fori metrici per l'ingresso dei cavi su tutte le pareti laterali, ingressi cavi superiori e inferiori, ciascuno = 2xM50/32 e 6xM25/16 e 8xM20, ogni lato = 1xM50/32 e 6xM25/16, cinghie di fissaggio per il montaggio a parete, chiusure del coperchio sigillabili, fori ciechi su tutta l'area sui lati che possono essere convertiti in un armadio del quadro di distribuzione colpendo il lato delle pareti., grigio RAL 7035 (base), grigio RAL 7035 (coperchio), profondità di montaggio con piastra di montaggio = 150 mm, tipo di coperchio: non trasparente, Tipo di sezione inferiore: La copertura cieca è installata opzionalmente dall'utente con serratura a cilindro DVZ...-CI.

Maggiori dettagli


sistemi di distribuzione elettrica (inclusi distributori per impianti) > Cassetta

Scatole isolanti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $193.64
Prezzo unitario: $193.64
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEnergy Safety Ci empty enclosure insulated
Catalog Number
194612
EAN
9010238059207
Product Length/Depth
175 mm
Product Height
375 mm
Product Width
250 mm
Product Weight
2.075 kg
Compliances
RoHS conform
Certifications
EN 61439-2
EN 62208
Model Code
CI43E-150-RAL7035

Delivery program

Type
Basic enclosureIndividual enclosuresxEnergy Safety Ci
Color
Gray
Light gray (RAL 7035, cover)
Light gray (RAL 7035, base)
Nominal current
1600 A

Technical data - electrical

Circuit integrity
None

Technical data - mechanical

Unit type
Single unit
Surface finishing
Resistant to corrosion
Surface protection
Untreated
Surface treatment
Resistant to corrosion
Enclosure material
Plastic
Width in number of modular spacings
15
Mounting depth with mounting plate
150 mm
Mounting method
Surface mounted (plaster)
Material
Glass-fibre reinforced polycarbonate (base)
Halogen free
Non-reinforced polycarbonate (cover)
Degree of protection
Other
IP65
IK10
Number of conduit inlets
76
Number of modules
1
Number of openings (flange plates)
4
Number of rows
0
Built-in depth
150 mm
Cover/door model
Closed
Cover/door type
Cover
None
Chemical resistance
Not resistant to: alkalis, benzene
Resistant against: acids < 10 %, mineral oil, alcohol, gasoline, greases, salt solutions
Partly resistant to: Acids > 10 %
Saline spray resistance
IEC 60068-2-11
Plate thickness (cabinet)
6 mm
Plate thickness (cover/door)
6 mm

Temperature-rise verification as per IEC 60890

Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
20 W
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
22 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
21 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
40 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
44 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
42 W

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant: 80 °C (gasket)
Temperature resistant: -40 °C - 120 °C (enclosure)
Temperature resistant: 85 °C (enclosure bolt)
Ambient operating temperature details
-40 °C - 80 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Lower part: 960 °C / cover: 850 °C
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
10 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.

Additional information

Features
UV resistance beneath protective shield
Cover with overpressure release
Flammability characteristics (UL)
V2 (cover) (UL94)
V1 (base) (UL94)
Functions
Extension possible
Protection class
II
RAL-number
7035
Special features
With metric knockouts in all sides of the enclosureInclude fixing straps for wall mountingSealable cover fastenersFull-area knockouts in the sidescan be converted to a distribution board enclosureIntegrated pressure-relief mechanism for short-circuits
Suitable for
Lightning protection
Outdoor use
Used with
Eaton Switching and protection devices

ETIM for 194612 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000058)
Caratteristica Valore
modo di montaggio (EF000003) apparente
tipo di copertura (EF000339) coperchio
tipo di coperchio (EF009212) chiuso
tipo di porta (EF004464) senza
coperchio/porta trasparente (EF006244) No
con serratura (EF006306) No
corrente nominale (In) (EF008873) 1600 A
altezza (EF000040) 375 mm
larghezza (EF000008) 250 mm
profondità (EF000049) 175 mm
profondità di montaggio (EF000218) 150 mm
profondità interna (EF001131) 150 mm
spessore del materiale della cassetta (EF009170) 6 mm
spessore del materiale della porta/del coperchio (EF009171) 6 mm
colore (EF000007) grigio
numero RAL (EF000116) 7035
numero di moduli (EF004427) 1
numero di file (EF000266) 0
numero di unità modulari (EF002950) 15
numero delle aperture per piastri passacavi (EF009554) 4
possibilità di applicazione (EF001088) Sì
numero di ingressi per conduttori (EF000437) 76
materiale della scatola (EF001596) materiale sintetico
protezione della superfice (EF000139) non trattato
con piastra di montaggio (EF000118) No
adatto per uso esterno (EF003532) Sì
adatto per parafulmine (EF007800) Sì
grado di protezione (IP) (EF005474) altro
indice di protezione (NEMA) (EF011959) altro
classe di protezione secondo IEC 61140 (EF000004) II
resistenza agli urti (EF004293) altro
mantenimento di funzione (EF001613) senza
coperchio di scarico della pressione (EF015940) Sì
