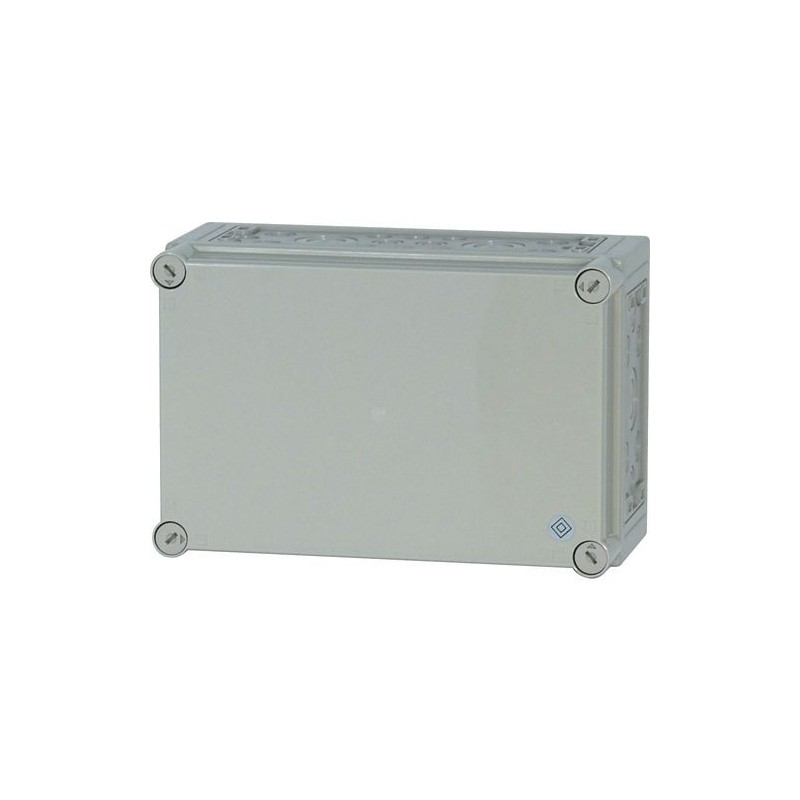

EATON - MOELLER CI43E-150-RAL7035 194612 Y7-194612 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

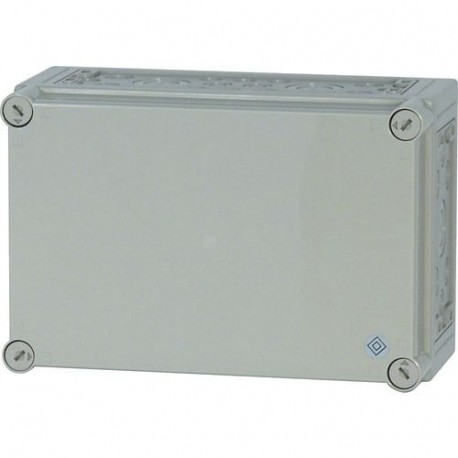

CI43E-150-RAL7035 194612 Y7-194612 EATON ELECTRIC Ci43 caixa única, tampa RAL

Referência: CI43E-150-RAL7035

Código: 194612

Número de catálogo: Y7-194612

Fabricante: EATON - MOELLER

Descrição:

Ci43 caixa única, tampa RAL
Eaton xEnergy Safety Ci LV systems LV switchgear. Insulated enclosure, +knockouts, RAL7035, HxWxD=250x375x175mm
Caixa básica individual, policarbonato característico do material, resistente a impactos, grau de proteção IP65, fixações de cobertura patenteadas com compensação de sobrepressão integrada, com aberturas métricas de entrada de cabos em todas as paredes laterais, entradas de cabos superior e inferior, cada um = 2xM50/32 e 6xM25/16 e 8xM20, cada lado = 1xM50/32 e 6xM25/16, cintas de fixação para montagem na parede, fechos de tampa seláveis, furos cegos de área total nas laterais que podem ser convertidos em um armário de quadro de distribuição batendo na lateral das paredes., RAL 7035 cinza (base), RAL 7035 cinza (tampa), profundidade de montagem com placa de montagem = 150 mm, tipo de tampa: não transparente, Tipo de seção inferior: A tampa cega é opcionalmente instalada pelo usuário com fechadura de cilindro DVZ...-CI.

Categorias:

  • Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Caixas vazias
  • EATON - MOELLER > Caixas de isolamento

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 126,77 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xEnergy Safety Ci empty enclosure insulated
Catalog Number
194612
EAN
9010238059207
Product Length/Depth
175 mm
Product Height
375 mm
Product Width
250 mm
Product Weight
2.075 kg
Compliances
RoHS conform
Certifications
EN 61439-2
EN 62208
Model Code
CI43E-150-RAL7035

Especificações do produto

Special features
With metric knockouts in all sides of the enclosureInclude fixing straps for wall mountingSealable cover fastenersFull-area knockouts in the sidescan be converted to a distribution board enclosureIntegrated pressure-relief mechanism for short-circuits
Type
Basic enclosureIndividual enclosuresxEnergy Safety Ci
Features
UV resistance beneath protective shield
Cover with overpressure release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Lower part: 960 °C / cover: 850 °C
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
10 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Resistant to corrosion
Used with
Eaton Switching and protection devices
Degree of protection
Other
IP65
IK10
Enclosure material
Plastic
Surface protection
Untreated
Chemical resistance
Not resistant to: alkalis, benzene
Resistant against: acids < 10 %, mineral oil, alcohol, gasoline, greases, salt solutions
Partly resistant to: Acids > 10 %
Circuit integrity
None
Unit type
Single unit
Built-in depth
150 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
22 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
20 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
21 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
44 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
40 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
42 W
Color
Gray
Light gray (RAL 7035, cover)
Light gray (RAL 7035, base)
Cover/door model
Closed
Cover/door type
Cover
None
Number of openings (flange plates)
4
Plate thickness (cabinet)
6 mm
Plate thickness (cover/door)
6 mm
RAL-number
7035
Width in number of modular spacings
15
Ambient operating temperature details
-40 °C - 80 °C
Material
Glass-fibre reinforced polycarbonate (base)
Halogen free
Non-reinforced polycarbonate (cover)
Mounting method
Surface mounted (plaster)
Number of rows
0
Functions
Extension possible
Temperature resistance
Temperature resistant: 80 °C (gasket)
Temperature resistant: -40 °C - 120 °C (enclosure)
Temperature resistant: 85 °C (enclosure bolt)
Flammability characteristics (UL)
V2 (cover) (UL94)
V1 (base) (UL94)
Protection class
II
Number of modules
1
Surface treatment
Resistant to corrosion
Internal depth
150 mm
Mounting depth with mounting plate
150 mm
Nominal current
1600 A
Number of conduit inlets
76
Suitable for
Lightning protection
Outdoor use
Saline spray resistance
IEC 60068-2-11

ETIM for 194612 Quadros de distribuição (EC000058)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem em superfície (gesso)
Nome da característicaTipo de cobertura (EF000339)
Valor da característicaTapado
Nome da característicaTipo de tampa (EF009212)
Valor da característicaFechado
Nome da característicaTipo de porta (EF004464)
Valor da característicaNenhum
Nome da característicaTampa/porta transparente (EF006244)
Valor da característicaNão
Nome da característicaCom fechadura (EF006306)
Valor da característicaNão
Nome da característicaCorrente nominal (In) (EF008873)
Valor da característica1600 A
Nome da característicaAltura (EF000040)
Valor da característica375 mm
Nome da característicaLargura (EF000008)
Valor da característica250 mm
Nome da característicaProfundidade (EF000049)
Valor da característica175 mm
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica150 mm
Nome da característicaProfundidade interior (EF001131)
Valor da característica150 mm
Nome da característicaEspessura do material do invólucro (EF009170)
Valor da característica6 mm
Nome da característicaEspessura do material da porta/tampa (EF009171)
Valor da característica6 mm
Nome da característicaCor (EF000007)
Valor da característicaCinzento
Nome da característicaNúmero RAL (EF000116)
Valor da característica7035
Nome da característicaNúmero de módulos (EF004427)
Valor da característica1
Nome da característicaQuantidade de filas (EF000266)
Valor da característica0
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica15
Nome da característicaNúmero de aberturas para placas de flange (EF009554)
Valor da característica4
Nome da característicaExtensão possível (EF001088)
Valor da característicaSim
Nome da característicaNúmero de entradas de condutores (EF000437)
Valor da característica76
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaPlástico
Nome da característicaTipo de acabamento (EF000139)
Valor da característicaSem tratamento
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaAdequado para uso no exterior (EF003532)
Valor da característicaSim
Nome da característicaAdequado para proteção contra raios (EF007800)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaOutro
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaClasse de proteção de acordo com IEC 61140 (EF000004)
Valor da característicaII
Nome da característicaResistência ao impacto (IK) (EF004293)
Valor da característicaOutro
Nome da característicaIntegridade do circuito (EF001613)
Valor da característicaNenhum
Nome da característicaTampa com libertação de sobrepressão (EF015940)
Valor da característicaSim

DATASHEET - PDF
