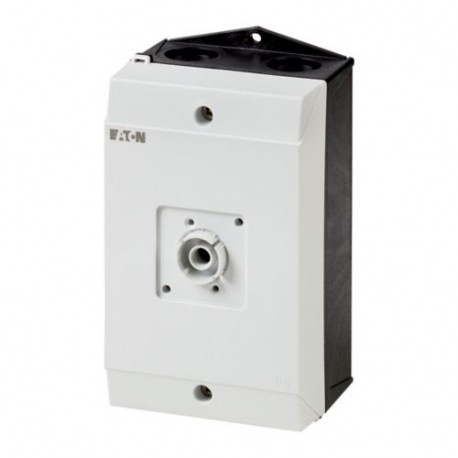

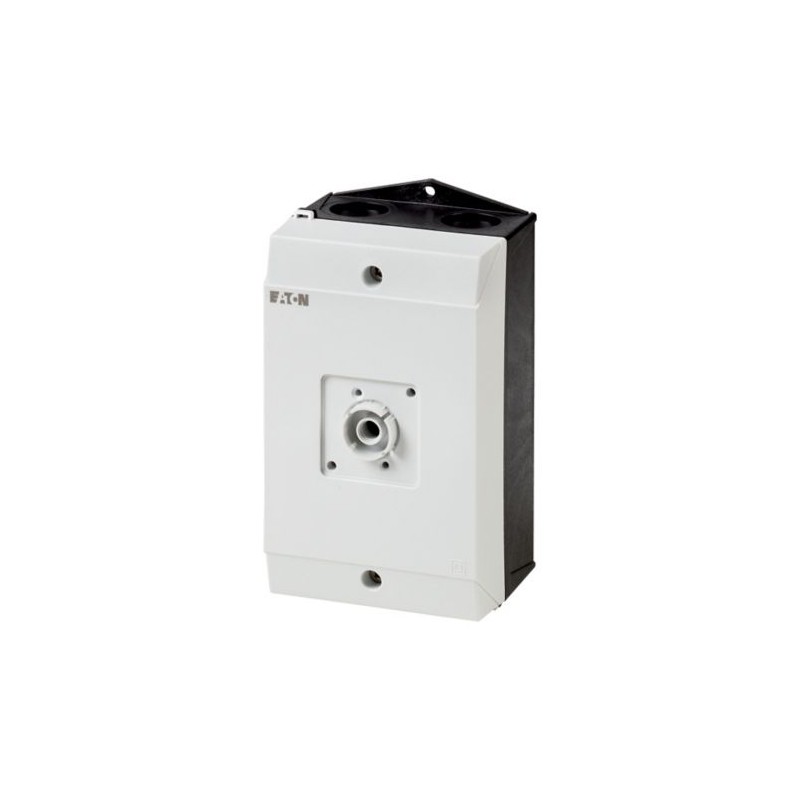

CI-K2H-T3-5 105860 Y7-105860 EATON ELECTRIC Custodia in materiale isolante, per T3-5 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

CI-K2H-T3-5 105860 Y7-105860 EATON ELECTRIC Custodia in materiale isolante, per T3-5

CI-K2H-T3-5

105860

Y7-105860

EATON-MOELLER

Custodia in materiale isolante, per T3-5

Scatola isolante di superficie; P=181x100x100 mm; IP65; Per T3-5

Eaton Moeller® series CI-K Insulated enclosure, for T3-5

Custodia piccola, grado di protezione IP65, policarbonato rinforzato con fibra di vetro, base della custodia RAL 9005, nero/RAL 7035 solo operatore, grigio chiaro, caucciù passacavi metrici rigidi in alto, in basso, sulla piastra posteriore, spia di controllo L. può essere montato su base sfondabile M20/M25, per T3-.. Interruttore /Z, 5 unità di contatto

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Scatola per stazione di comando a sospensione

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $33.10
Prezzo unitario: $33.10
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series CI-K Insulated enclosure
Catalog Number
105860
EAN
4015081056378
Product Length/Depth
181 mm
Product Height
145 mm
Product Width
100 mm
Product Weight
0.45 kg
Compliances
CE
Catalog Notes
1 contact unit = 2 contacts
Model Code
CI-K2H-T3-5

Features & Functions

Enclosure material
Plastic
Fitted with:
Metric knockouts
Additional terminal

General

Degree of protection
IP65
NEMA 12
Model
Surface mounting
Type
Insulated enclosure

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
18.5 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Radiated heat dissipation with separate mounting
18.5 W (at an ambient temperature of 20 °C)
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 105860 Apparecchi elettrici a bassa tensione (EC000712)
Caratteristica Valore
materiale della scatola (EF001596) materiale sintetico
larghezza (EF000008) 100 mm
altezza (EF000040) 145 mm
profondità (EF000049) 181 mm
con coperchio trasparente (EF001094) No
adatto per arresto d'emergenza (EF001433) No
versione (EF000010) sporgente
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CI-K2H-T3-5 Y7-105860 105860 ES_225325.pdf 1 Mbytes CI-K2H-T3-5 Y7-105860 105860 ES_225325.pdf
