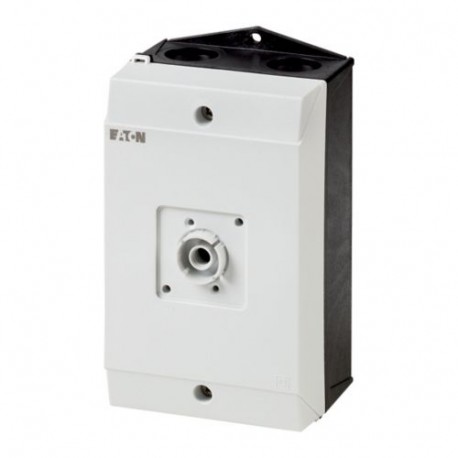

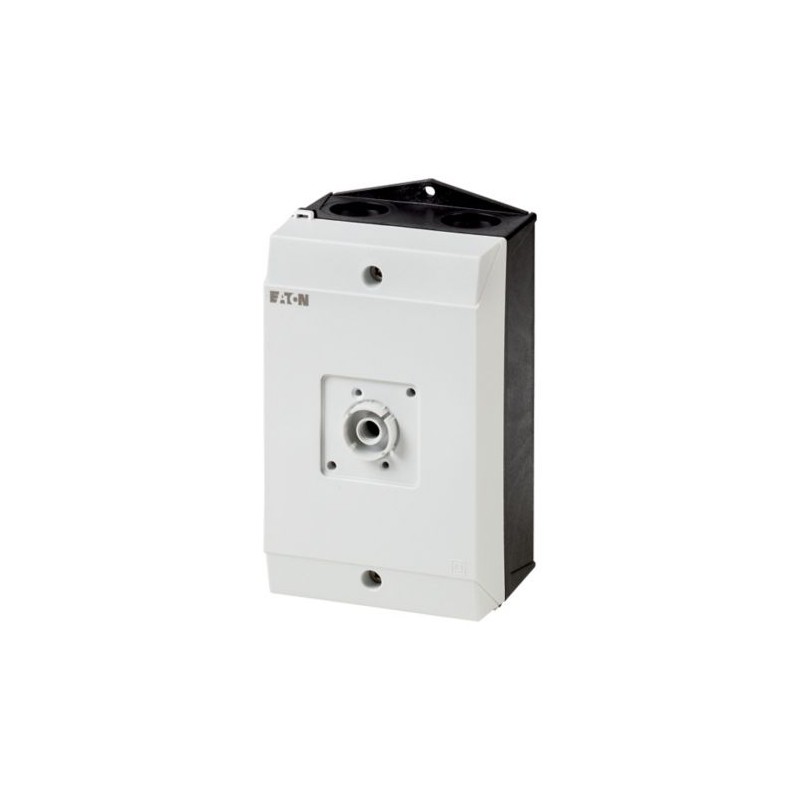

CI-K2H-T3-5 105860 Y7-105860 EATON ELECTRIC Coffret isolant, pour T3-5 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CI-K2H-T3-5 105860 Y7-105860 EATON ELECTRIC Coffret isolant, pour T3-5

CI-K2H-T3-5

105860

Y7-105860

EATON-MOELLER

Coffret isolant, pour T3-5

Boîte isolante en surface; h x l x p=181x100x100 mm; IP65; Pour T3-5

Eaton Moeller® series CI-K Insulated enclosure, for T3-5

Petit boîtier, indice de protection IP65, polycarbonate renforcé de fibres de verre, base du boîtier RAL 9005, noir/opérateur uniquement RAL 7035, gris clair, entrées de câbles métriques dures en haut, en bas, dans la plaque arrière, voyant L-. peut être monté dans l’embase défonçable M20/M25, pour T3-.. Interrupteur /Z, 5 unités de contact

Plus de détails


Appareillage industriel basse tension > Enveloppe vide pour amoire de distribution

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $33.53
Prix unitaire: $33.53
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series CI-K Insulated enclosure
Catalog Number
105860
Model Code
CI-K2H-T3-5
EAN
4015081056378
Product Length/Depth
181 mm
Product Height
145 mm
Product Width
100 mm
Product Weight
0.45 kg
Compliances
CE
Catalog Notes
1 contact unit = 2 contacts

Spécifications du produit

Type
Insulated enclosure
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Metric knockouts
Additional terminal
Enclosure material
Plastic
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
18.5 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Degree of protection
IP65
NEMA 12
Model
Surface mounting
Radiated heat dissipation with separate mounting
18.5 W (at an ambient temperature of 20 °C)

ETIM for 105860 Appareillage industriel basse tension (EC000712)
Caractéristique Valeur
Matériau du boîtier (EF001596) Plastique
Largeur (EF000008) 100 mm
Hauteur (EF000040) 145 mm
Profondeur (EF000049) 181 mm
Avec couvercle transparent (EF001094) Non
Adapté à un arrêt d'urgence (EF001433) Non
Modèle (EF000010) Montage en saillie
Classe de protection (IP) (EF005474) IP65
Classe de protection (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CI-K2H-T3-5 Y7-105860 105860 ES_225325.pdf 1 Mbytes CI-K2H-T3-5 Y7-105860 105860 ES_225325.pdf
