Visualizza ingrandito

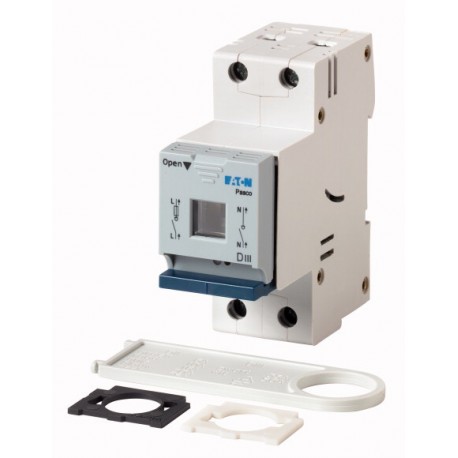

CGVision Pro Package III 40071361025 EATON ELECTRIC Fusibili sezionatori 50A, D III, a 1 polo, con conduttor..
CGVision Pro Package III
40071361025
40071361025
EATON-MOELLER

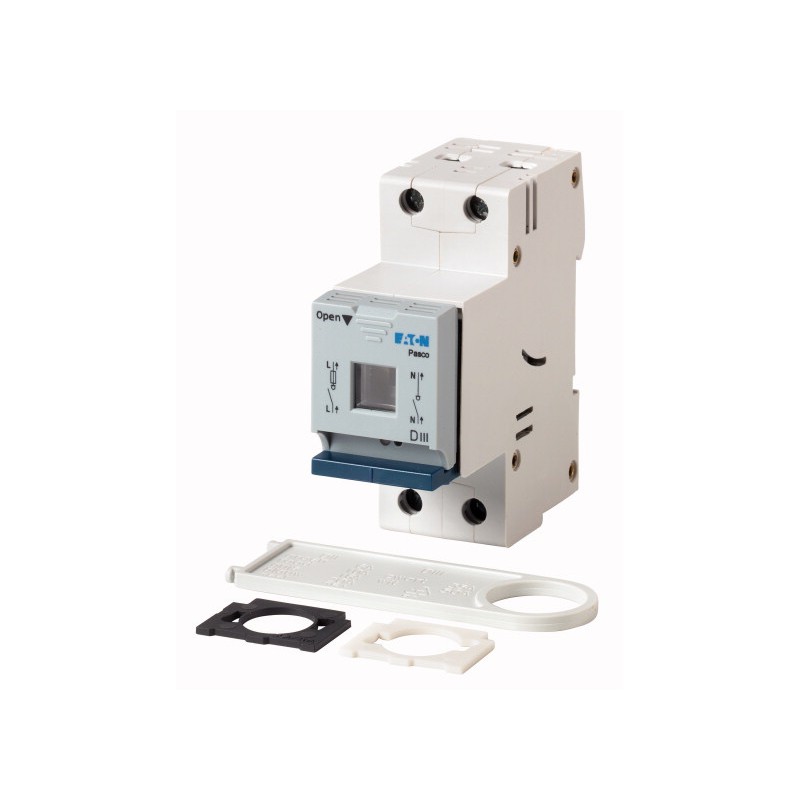

Fusibili sezionatori 50A, D III, a 1 polo, con conduttore di neutro attivabile
Pacchetto CGVision Pro III
Eaton CGL+ CGVision, Pacchetto CGVision Pro III
sistemi di controllo industriali (PLC) > software di visualizzazione
Sistemi di batterie centrali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Fusibili sezionatori 50A, D III, a 1 polo, con conduttore di neutro attivabile
Programma di fornitura
Assortimento
fusibili sezionatori
Rilevatore tipo
LPC
Numero di poli
a 1 poli
Grado di protezione
IP20
Forma costruttiva
Da incasso in sistemi di distribuzione modulare
Corrente nominale ininterrotta [Iu]
50 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Sezionatori di potenza secondo IEC/EN 60947-3
Certificazioni
CE, RoHs; KEMA
Temperatura ambienteFunzionamento [ϑ]
-25 - +55 °C
Temperatura ambienteStoccaggio [ϑ]
-30 - +80 °C
Categoria di sovratensione/grado di inquinamento
III/3
Posizione di montaggio
facoltativa
Contatti relè
Valori meccaniciNumero di poli
a 1 poli
Parametri elettriciCorrente nominale ininterrotta [Iu]
50 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Dissipazione per polo, in funzione della corrente [Pvid]
5 W
Sezioni di collegamento
Rigido
1,5 - 16 mm2
Flessibile con puntalino secondo DIN 46228flessibile
1,5 - 10 mm2
Lunghezza di spelatura
8 mm
Coppia di serraggio vite di collegamento
3 Nm
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
5 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / sezionatore con fusibili (EC001040)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Interruttore di carico/sezionatore con/senza fusibile ([email protected] [AKF058013])
esecuzione come interruttore principale
no
esecuzione come interruttore di sicurezza
no
max. tensione d’esercizio nominale Ue per AC
400 V
corrente nominale permanente Iu
50 A
potenza d’esercizio nominale per AC-23, 400V
0 kW
corrente di corto circuito nominale condizionale Iq
0 kA
resistenza a corrente di breve durata Icw
0 kA
adatto per fusibili
altri
numero di poli
2
con monitoraggio fusibili
sì
tipo di collegamento circuito elettrico principale
raccordo a vite
ingresso del cavo
altri
dotato di connettori
sì
adatto per fissaggio a terra
no
adatto per fissaggio frontale
no
adatto per installazione con sbarra collettrice
no
esecuzione dell’elemento di azionamento
altri
posizione dell'elemento di azionamento
davanti
azionamento a motore opzionale
no
azionamento a motore integrato
no
esecuzione come dispositivo di arresto d’emergenza
no
grado di protezione (IP), lato frontale
IP20
| Caratteristica | Valore |
|---|---|
| con interfaccia OPC, server (EF003172) | |
| con interfaccia OPC, client (EF003173) | |
| con interfacce di programmazione (EF003174) | |
| sistema operativo di runtime, Windows XP (EF003177) | |
| sistema operativo di runtime, Windows 2000 (EF003178) | |
| sistema operativo di runtime, LINUX (EF003179) | |
| sistema operativo di runtime, Windows Vista (EF007457) | |
| adatto per sistema operativo Windows 7 (EF008526) | |
| adatto per il sistema operativo Windows 8 (EF009923) | |
| adatto al sistema operativo Windows 10 (EF015965) | |
| sistema operativo di runtime, altri (EF003180) | |
| eseguibile per sistema operativo di progettazione, Windows 9x (EF003183) | |
| eseguibile per sistema operativo di progettazione, Windows NT (EF003186) | |
| eseguibile per sistema operativo di progettazione, Windows 2000 (EF003187) | |
| eseguibile per sistema operativo di progettazione, Windows XP (EF003188) | |
| eseguibile per sistema operativo di progettazione, LINUX (EF003190) | |
| eseguibile per sistema operativo di progettazione, Windows ME (EF003189) | |
| eseguibile per sistema operativo di progettazione, Windows Vista (EF007417) | |
| eseguibile per sistema operativo di progettazione, Windows 2003 Server (EF007416) | |
| eseguibile per sistema operativo di progettazione, Windows 7 (EF008865) | |
| eseguibile per sistema operativo di progettazione, Windows 8 (EF009924) | |
| min. memoria principale, sistema di runtime (EF003176) | None MB |
| min. memoria principale, sistema di progettazione (EF003182) | None MB |
| ampliamenti settoriali e tecnologici (EF003151) | |
| idoneità all'uso in più postazioni, runtime (EF003152) | |
| numero max. di server (EF003153) | |
| numero max. di client (EF003154) | |
| adatto per web client (EF003155) | |
| funzionalità SCADA (EF007458) | |
| gestione allarme (EF006805) | |
| rappresentazione trend (EF007510) | |
| numero max. di multiuser di progettazione (EF003157) | |
| progettazione online possibile (EF003158) | |
| integrabile nel software di engineering per il sistema di automazione (EF003159) | |
| numero di lingue online/runtime (EF003160) | |
| commutazione di lingua possibile (EF007493) | |
| numero di lingue di progettazione/runtime (EF003161) | |
| numero di lingue dell'interfaccia di progettazione (EF003162) | |
| con linguaggio script Visual Basic (EF003163) | |
| con altro linguaggio script (EF003164) | |
| biblioteca di oggetti di blocco (EF003165) | |
| gruppi di utenti (protezione con password) possibili (EF003166) | |
| sistema di segnalazione (EF003167) | |
| archivio utenti/gestione ricette (EF003168) | |
| sistema di reportistica/sistema di registro (EF003169) | |
| funzione diagnostica+E3115 di processo (EF003170) | |
| database SQL (EF003171) | |
| min. frequenza di clock del processore, sistema di runtime (EF003175) | None GHz |
| min. frequenza di clock del processore, sistema di progettazione (EF003181) | None GHz |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| CGVision Pro Package III 40071361025 40071361025 40071361025_IT.pdf | 164 Kbytes |
|
