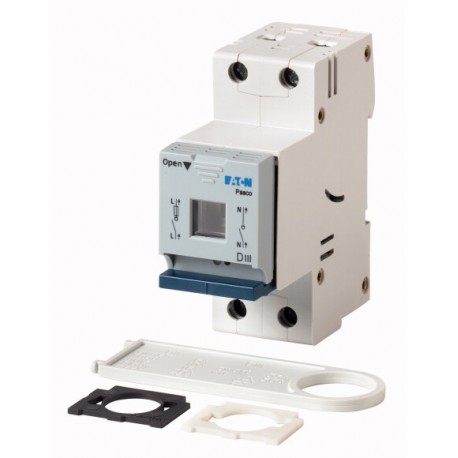

CGVision Pro Package III 40071361025 EATON ELECTRIC Sectionneur à fusibles 50A, D III, 1 pôle, avec conducte..
CGVision Pro Package III
40071361025
40071361025
EATON-MOELLER

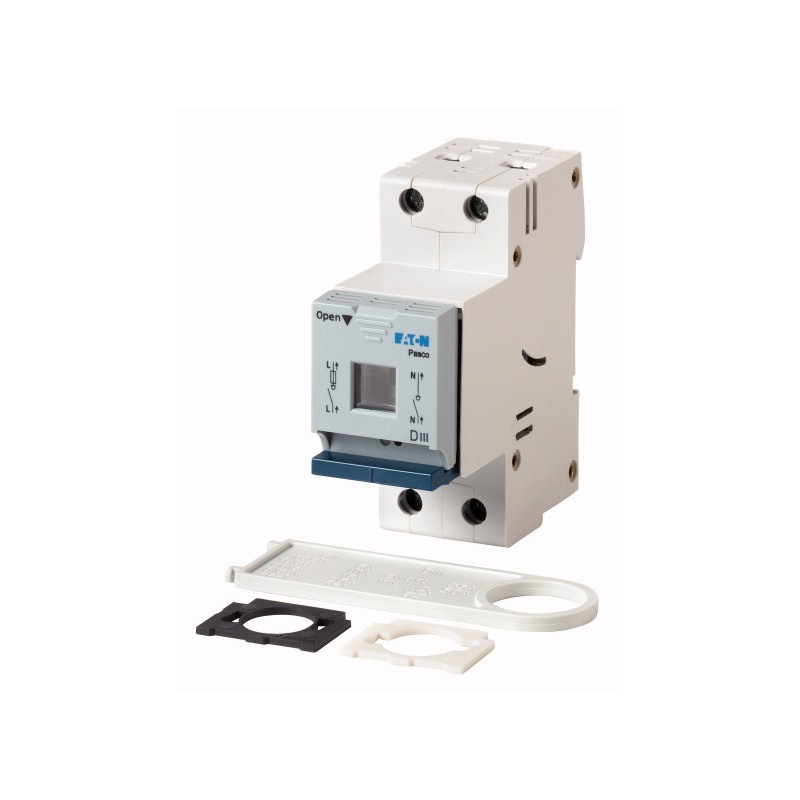

Sectionneur à fusibles 50A, D III, 1 pôle, avec conducteur neutre sectionnable N-P...
Forfait CGVision Pro III
Eaton CGL+ CGVision, CGVision Pro Package III
Commande industrielle API > Logiciel de visualisation
Systèmes de batterie centralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Sectionneur à fusibles 50A, D III, 1 pôle, avec conducteur neutre sectionnable N-P...
Gamme de livraison
Gamme
sectionneurs pour fusibles à couteaux
Identificateur de type
LPC
Nombre de pôles
1 pôle
Degré de protection
IP20
Forme
Montage encastré en tableau modulaire
Courant assigné ininterrompu [Iu]
50 A
Remarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Certifications
CE, RoHs; KEMA
Température ambianteEn service [ϑ]
-25 - +55 °C
Température ambianteStockage [ϑ]
-30 - +80 °C
Catégorie de surtension/Degré de pollution
III/3
Position de montage
Quelconque
Circuits électriques
Valeurs mécaniquesNombre de pôles
1 pôle
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
50 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Puissance dissipée par pôle, en fonction du courant [Pvid]
5 W
Sections raccordables
Conducteur à âme massive
1,5 - 16 mm2
Souple à embout selon DIN 46228Conducteur souple
1,5 - 10 mm2
Longueur à dénuder
8 mm
Couple de serrage vis de raccordement
3 Nm
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
5 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Interrupteur sectionneur à fusible (EC001040)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Interrupteur/sectionneur à coupure en charge avec/sans fusible ([email protected] [AKF058013])
finition interrupteur général
non
finition interrupteur de sécurité
non
tension de fonctionnement nominale max. Ue en CA
400 V
courant permanent nominal (Iu)
50 A
puissance de fonctionnement nominale, CA-23, 400 V
0 kW
intensité de court-circuit nominale conditionnelle Iq
0 kA
courant nominal de courte durée admissible Icw
0 kA
adapté aux inserts de fusibles
autre
nombre de pôles
2
avec surveillance des fusibles
oui
type de raccordement du circuit principal
borne à vis
entrée de câble
autre
équippé de connecteurs
oui
convient pour montage au sol
non
adapté à une fixation frontale
non
adapté à un montage en saillie de barres collectrices
non
finition de l'élément d'actionnement
autre
position de l'élément d'actionnement
avant
commande motorisée en option
non
commande motorisée intégrée
non
finition interrupteur de dispositif d'arrêt d'urgence
non
classe de protection (IP), face avant
IP20
| Caractéristique | Valeur |
|---|---|
| Avec interface OPC, serveur (EF003172) | |
| Avec interface OPC, client (EF003173) | |
| Avec interfaces de programmation (EF003174) | |
| Système d'exploitation runtime, Windows XP (EF003177) | |
| Système d'exploitation runtime, Windows 2000 (EF003178) | |
| Système d'exploitation runtime, LINUX (EF003179) | |
| Système d'exploitation runtime, Windows Vista (EF007457) | |
| Adapté au système d'exploitation Windows 7 (EF008526) | |
| Adapté au système d'exploitation Windows 8 (EF009923) | |
| Convient au système d'exploitation Windows 9 (EF015965) | |
| Système d'exploitation runtime, autre (EF003180) | |
| Fonctionnel pour système d'exploitation de projection, Windows 9x (EF003183) | |
| Fonctionnel pour système d'exploitation de projection, Windows NT (EF003186) | |
| Fonctionnel pour système d'exploitation de projection, Windows 2000 (EF003187) | |
| Fonctionnel pour système d'exploitation de projection, Windows XP (EF003188) | |
| Fonctionnel pour système d'exploitation de projection, LINUX (EF003190) | |
| Fonctionnel pour système d'exploitation de projection, Windows ME (EF003189) | |
| Fonctionnel pour système d'exploitation de projection, Windows Vista (EF007417) | |
| Fonctionnel pour système d'exploitation de projection, Windows 2003 Server (EF007416) | |
| Fonctionnel pour système d'exploitation de projection, Windows 7 (EF008865) | |
| Fonctionnel pour système d'exploitation de projection, Windows 8 (EF009924) | |
| Mémoire principale min., système runtime (EF003176) | None MB |
| Mémoire principale min., système de projection (EF003182) | None MB |
| Extensions industrielles et technologiques (EF003151) | |
| Compatibilité multipostes, runtime (EF003152) | |
| Nombre de serveurs max. (EF003153) | |
| Nombre de clients max. (EF003154) | |
| Adapté aux clients Web (EF003155) | |
| Fonctionnalité SCADA (EF007458) | |
| Gestion des alarmes (EF006805) | |
| Représentation de tendance (EF007510) | |
| Nombre max. de projections multi-utilisateurs (EF003157) | |
| Projection en ligne possible (EF003158) | |
| Intégrable dans le logiciel d'ingénierie du système automatique (EF003159) | |
| Nombre de langues en ligne/runtime (EF003160) | |
| Changement de langue possible (EF007493) | |
| Nombre de langues de projection/runtime (EF003161) | |
| Nombre de langues de surface de projection (EF003162) | |
| Avec langage de script Visual Basic (EF003163) | |
| Avec autre langage de script (EF003164) | |
| Bibliothèque de blocs d'objets (EF003165) | |
| Groupes d'utilisateurs (protection par mot de passe) possibles (EF003166) | |
| Système de message (EF003167) | |
| Archives utilisateurs/gestion des recettes (EF003168) | |
| Système de rapports/système de protocole (EF003169) | |
| Fonction diagnostic de processus (EF003170) | |
| Banque de données SQL (EF003171) | |
| Fréquence min. d'horloge du processus, système runtime (EF003175) | None GHz |
| Fréquence min. d'horloge du processus, système de projection (EF003181) | None GHz |
