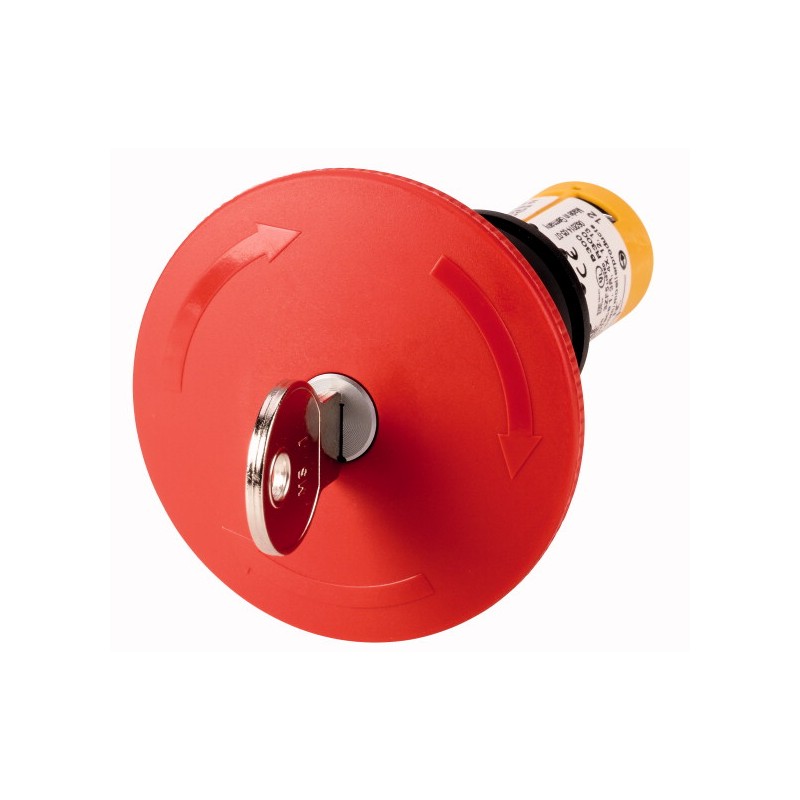

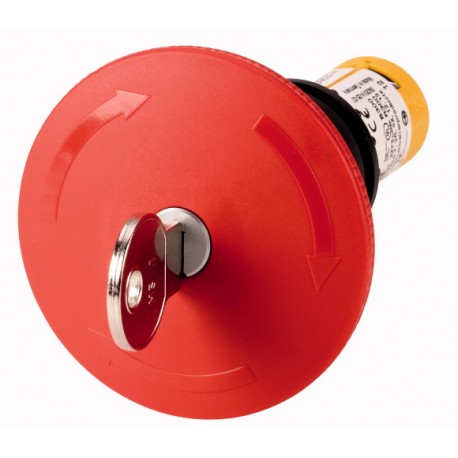

C22-PVS60P-MS1-K02 121621 EATON ELECTRIC Arresto d'emergenza, 60 mm, MS1, 2 NC, rosso Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

C22-PVS60P-MS1-K02 121621 EATON ELECTRIC Arresto d'emergenza, 60 mm, MS1, 2 NC, rosso

C22-PVS60P-MS1-K02

121621

EATON-MOELLER

Arresto d'emergenza, 60 mm, MS1, 2 NC, rosso

Pulsante di arresto di emergenza compatto; 22 millimetri; D=60 mm; Sblocco chiave MS1; 2 NC

Arresto d'emergenza, Forma di fungo, 60 mm, Sblocco a chiave, MS1, 2 contatto NC, collegamento a vite, non adatto per serrature d'impianto

Maggiori dettagli


Apparecchi elettrici a bassa tensione > tasto di emergenza completo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Arresto d'emergenza, Forma di fungo, 60 mm, Sblocco a chiave, MS1, 2 contatto NC, collegamento a vite, non adatto per serrature d'impianto
Arresto d'emergenza, Assortimento: RMQ Compact, apparecchio completo, Forma costruttiva: Forma di fungo, Diametro: 60 mm, illuminazione: non illuminato, Sblocco a chiave, Tipo di collegamento: collegamento a vite, Descrizione: sicuro contro le manomissioni ISO 13850/EN 418, serratura: MS1, Colore Attuatore a fungo: Rossa, Colore Zoccolo pulsanti: gialla, Grado di protezione: IP66, IP67, IP69K, Collegamento a SmartWire-DT: no, Equipaggiamento contatti NC = norm. chiuso: 2 contatto NC, Equipaggiamento contatti Nota: = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1, Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1 Percorso apertura positiva: mm 4.65, Corsa massima: mm 5.7, Forza minima per apertura positiva: NET 30, Informazioni sull'entità della fornitura: 1 chiave è compresa nella fornitura, Conformità alle norme: IEC/EN 60947-5-5, VDE 0660

Programma di fornitura

Assortimento
RMQ Compact
Funzione di base
Pulsanti di arresto d'emergenza
Apparecchio singolo/apparecchio completo
apparecchio completo
Forma costruttiva
Forma di fungo
Diametro [⌀]
60 mm
illuminazione
non illuminato
Marchio di controllo
000Z425
Sblocco a chiave
Tipo di collegamento
collegamento a vite
Descrizione
sicuro contro le manomissioni ISO 13850/EN 418
non adatto per serrature d'impianto
serratura
MS1
Colore
Attuatore a fungo
Rossa
1160SPC-79
Zoccolo pulsanti
gialla
Grado di protezione
IP66, IP67, IP69
Collegamento a SmartWire-DT
no
Equipaggiamento contatti
NC = norm. chiuso
2 contatto NC
Nota
= Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1
Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1
Percorso apertura positiva [mm]
4.65
Corsa massima [mm]
5.7
Forza minima per apertura positiva [NET]
30
Simbolo circuitale
1160SWI-57
Corsa contatto
■ = contatto chiuso
□ = contatto aperto
Schema contatti
1160DIA-14
Apertura positiva (ZW)
Sì
Informazioni sull'entità della fornitura
1 chiave è compresa nella fornitura

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-5
VDE 0660
Durata meccanica [Manovre]
>0.05 x 106
Frequenza di manovra [man/h]
≦ 300
Forza di azionamento
≦ 50 NET
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Grado di protezione
IP66, IP67, IP69
Posizione di montaggio
facoltativa
Sezioni di collegamentoRigido
2 x 0,5 - 1,5 mm2
Sezioni di collegamentoFlessibile con puntalino
2 x 0,5 - 1,5 mm2
Coppia di serraggio vite di collegamento
0.8 Nm
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
250 V
Corrente di cortocircuito [Iq]
1 kA
Categoria di sovratensione/grado di inquinamento
III/3
Sicurezza contro false manovrea 24 V DC/5 mA [HF]
Seguono valori Frequenza d'errore
Sicurezza contro false manovrea 5 V DC/1 mA [HF]
Seguono valori Frequenza d'errore
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
10 A

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / tasto ARRESTO DI EMERGENZA, dispositivo completo (EC002034)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / EMERGENCY-STOP pushbutton, complete device ([email protected] [ACN986011])
tipo di sblocco
sblocco a chiave
numero di contatti di riposo
2
numero di contatti di chiusura
0
grado di protezione (IP)
IP67/IP69K
tipo di montaggio
incasso
con illuminazione
no
diametro del foro
22.5 mm
tipo di collegamento circuito elettrico ausiliario
raccordo a vite
diametro della calotta
60 mm

Approvazioni

Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-05 und 94-M91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified
Degree of Protection
1,3R,4X,12,13

Dimensioni

1160DIM-24

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C22-PVS60P-MS1-K02 C22-PVS60P-MS1-K02 121621 IT_121621.pdf 323 Kbytes C22-PVS60P-MS1-K02 C22-PVS60P-MS1-K02 121621 IT_121621.pdf
