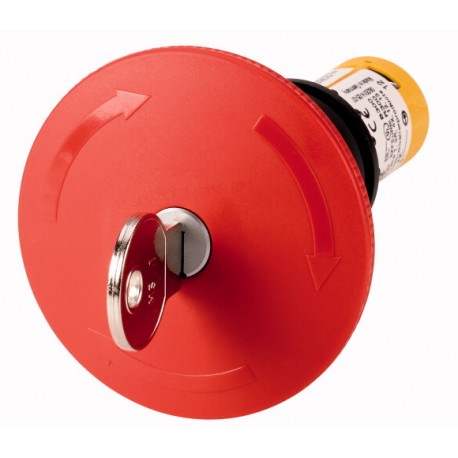

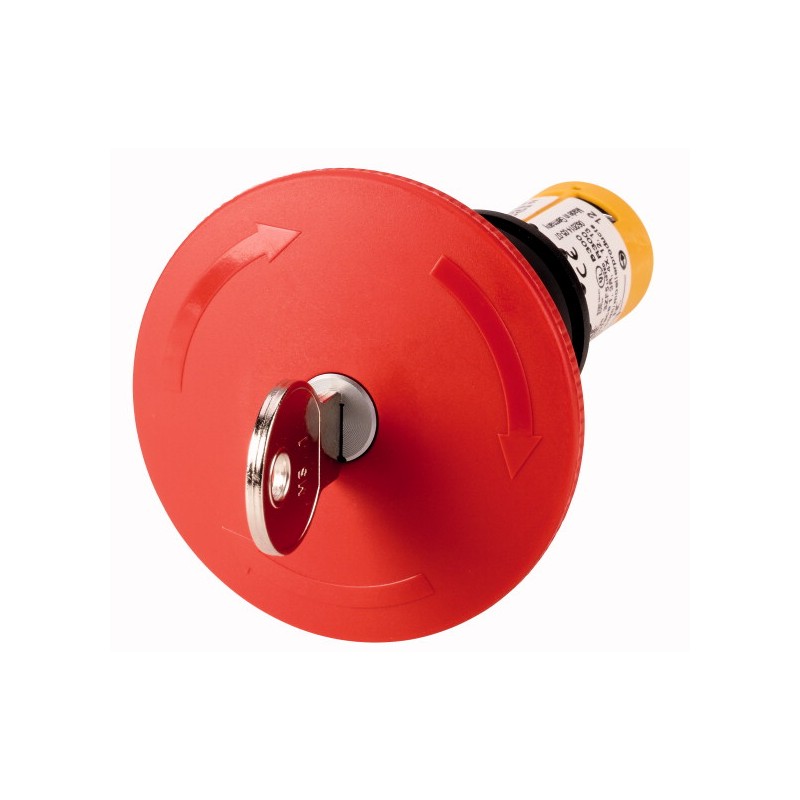

C22-PVS60P-MS1-K02 121621 EATON ELECTRIC Arrêt d'urgence, 60mm, MS1, 2 O, LED rouge Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

C22-PVS60P-MS1-K02 121621 EATON ELECTRIC Arrêt d'urgence, 60mm, MS1, 2 O, LED rouge

C22-PVS60P-MS1-K02

121621

EATON-MOELLER

Arrêt d'urgence, 60mm, MS1, 2 O, LED rouge

C22-PVS60P-MS1-K02

Arrêt d'urgence, Type « coup de poing » large, 60 mm, Déverrouillage par clé, MS1, 2 O, borne à boulon, Non utilisable pour des installations avec serrures à combinaisons multiples

Plus de détails


Appareillage industriel basse tension > Bouton d'ARRÊT D'URGENCE complet

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Arrêt d'urgence, Type « coup de poing » large, 60 mm, Déverrouillage par clé, MS1, 2 O, borne à boulon, Non utilisable pour des installations avec serrures à combinaisons multiples
Arrêt d'urgence, Gamme: RMQ Compact, Appareil complet, Forme: Type « coup de poing » large, Diamètre: 60 mm, Eclairage: non lumineux, Déverrouillage par clé, Mode de raccordement: borne à boulon, Description: Infraudable selon ISO 13850/EN 418, Serrure: MS1, Couleur Poussoir: rouge, Couleur Socle de bouton: allumée en jaune, Degré de protection: IP66, IP67, IP69K, Connexion à SmartWire-DT: non, Nombre de contacts O = contact à ouverture: 2 O, Nombre de contacts Remarque: = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1, Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1 Course d'ouverture positive: mm 4.65, course maximale: mm 5.7, force minimale pour manœuvre positive d'ouverture: n E t 30, Information sur les éléments compris dans la fourniture: 1 clé compris dans la fourniture, Conformité aux normes: IEC/EN 60947-5-5, VDE 0660

Gamme de livraison

Gamme
RMQ Compact
Fonction de base
Boutons d'arrêt d'urgence
Appareil individuel/Appareil complet
Appareil complet
Forme
Type « coup de poing » large
Diamètre [⌀]
60 mm
Eclairage
non lumineux
Marque de qualité
000Z425
Déverrouillage par clé
Mode de raccordement
borne à boulon
Description
Infraudable selon ISO 13850/EN 418
Non utilisable pour des installations avec serrures à combinaisons multiples
Serrure
MS1
Couleur
Poussoir
rouge
1160SPC-79
Socle de bouton
allumée en jaune
Degré de protection
IP66, IP67, IP69
Connexion à SmartWire-DT
non
Nombre de contacts
O = contact à ouverture
2 O
Remarque
= fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1
Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1
Course d'ouverture positive [mm]
4.65
course maximale [mm]
5.7
force minimale pour manœuvre positive d'ouverture [n E t]
30
Schéma
1160SWI-57
Course d'actionnement
■ = Contact fermé
□ = Contact ouvert
Diagramme des contacts
1160DIA-14
Manoeuvre possible d'ouverture (ZW)
oui
Information sur les éléments compris dans la fourniture
1 clé compris dans la fourniture

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947-5-5
VDE 0660
Longévité mécanique [manœuvres]
> 0.05 x 106
Fréquence de commande [man./h]
≦ 300
Effort de commande
≦ 50 N
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66, IP67, IP69
Position de montage
Quelconque
Sections raccordablesConducteur à âme massive
2 x 0,5 - 1,5 mm2
Sections raccordablesConducteur souple avec embout
2 x 0,5 - 1,5 mm2
Couple de serrage vis de raccordement
0.8 Nm
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
4000 V AC
Tension assignée d'isolement [Ui]
250 V
Courant de court-circuit conditionnel [Iq]
1 kA
Catégorie de surtension/Degré de pollution
III/3
Fiabilité des contactssous 24 V DC/5 mA [HF]
Les valeurs suivent. Taux d'erreurs
Fiabilité des contactssous 5 V DC/1 mA [HF]
Les valeurs suivent. Taux d'erreurs
Dispositif de protection contre les courts-circuits, calibre max.Fusible [gG/gL]
10 A

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Bouton d'ARRÊT D'URGENCE complet (EC002034)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Bouton poussoir d'Arrêt d'Urgence, complet ([email protected] [ACN986011])
type de déverrouillage
déverrouillage par clé
nombre de contacts en tant que contacts à ouverture
2
nombre de contacts en tant que contacts à fermeture
0
indice de protection (IP)
IP67/IP69K
mode de pose
encastré
avec éclairage
non
diamètre de trou
22.5 mm
type de raccordement du circuit auxiliaire
borne à vis
diamètre du bouchon
60 mm

Homologations

Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-05 und 94-M91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified
Degree of Protection
1,3R,4X,12,13

Encombrements

1160DIM-24

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C22-PVS60P-MS1-K02 C22-PVS60P-MS1-K02 121621 FR_121621.pdf 323 Kbytes C22-PVS60P-MS1-K02 C22-PVS60P-MS1-K02 121621 FR_121621.pdf
