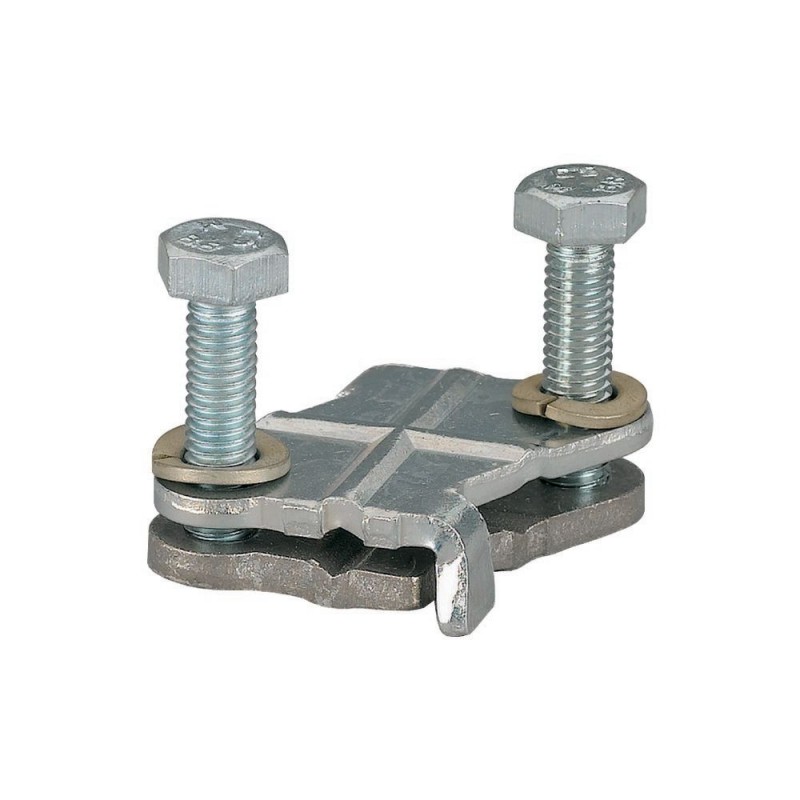

K20X5/25 002327 Y7-2327 EATON ELECTRIC Morsetto sbarra collettrice, per CU 20x5 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

K20X5/25 002327 Y7-2327 EATON ELECTRIC Morsetto sbarra collettrice, per CU 20x5

K20X5/25

002327

Y7-2327

EATON-MOELLER

10

Morsetto sbarra collettrice, per CU 20x5

distributore a barra per CU 20x5

Eaton xEnergy Safety Ci sistemi in BT Interruttore di manovra BT. Morsetto per sbarre, per CU 20x5, 25

Morsetto per sbarre ultrapiatto, capacità del morsetto per cavo tondo = re 1,5-10 o rf 1,5-6 mm², capacità del morsetto per cavo piatto = 3x9x0,8 o 6x9x0,8 o 4x16x0,8 o 6x16x0,8, per barre di Cu 20x5, corrente nominale di esercizio Ie = 250A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Terminale canalina

Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $79.82
Prezzo unitario: $7.98
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton xEnergy Safety Ci busbar enclosure accessory
Sigla catalogo
002327
EAN
4015080023272
Lunghezza/profondità del prodotto
140 mm
Altezza prodotto
65 mm
Larghezza prodotto
75 mm
Peso prodotto
0.068 kg
Conformità
RoHS conform
Codice modello
K20X5/25

Delivery program

Tipo
Tipo di accessorio/parte di ricambio
morsetti per sbarre
Morsetti sbarra collettrice ultrapiatti

Technical data - electrical

Corrente nominale di esercizio (Ie)
160 A
250 A
200 A
100 A
Corrente nominale di esercizio
250 A
Corrente nominale di esercizio (le)- max
250 A

Technical data - mechanical

Spessore busbar - min
5 mm
Spessore busbar - max
5 mm
Larghezza sbarra collettrice - min
20 mm
Larghezza sbarra collettrice - max
20 mm
Sezioni di collegamento (striscia piatta)
9 mm x 0,8 mm (6x)
16 mm x 0,8 mm (6x)
16 mm x 0,8 mm (4x)
9 mm x 0,8 mm (3x)
Sezioni di collegamento (conduttore rotondo)
1,5 mm² - 10 mm²
1,5 mm² - 6 mm²
Sez. del condutt. - max
74 mm²
Larghezza morsetto
31 mm

Additional information

Funzioni
Allacciamento conduttore a banda
Adatto per
Collegamento di conduttore di nastro
guida piatta
Collegamento conduttore rotondo
Utilizzato con
Sbarre di collegamento Cu 20 x 5 mm
Accessorio realizzazione quadri elettrici di comando
Alloggiamenti preparati
Accessorio per custodie per sistema a sbarre
Custodia Ci in materiale isolante

ETIM for 002327 Apparecchi elettrici a bassa tensione (EC000001)
Caratteristica Valore
spessore della sbarra collettrice (EF007220) 5 mm
larghezza della sbarra collettrice (EF007219) 20 mm
adatto per (EF000073) guida piatta
larghezza del morsetto (EF007092) 31 mm
sezione max. del conduttore (EF004969) 74 mm²
max. corrente d'esercizio nominale Ie (EF007356) 250 A
adatto per collegamento conduttore circolare (EF007258) Sì
adatto per collegamento conduttore di settore (EF007260) No
adatto per collegamento conduttore a nastro (EF007242) Sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
K20X5/25 Y7-2327 002327 IT_002327.pdf 108 Kbytes K20X5/25 Y7-2327 002327 IT_002327.pdf
