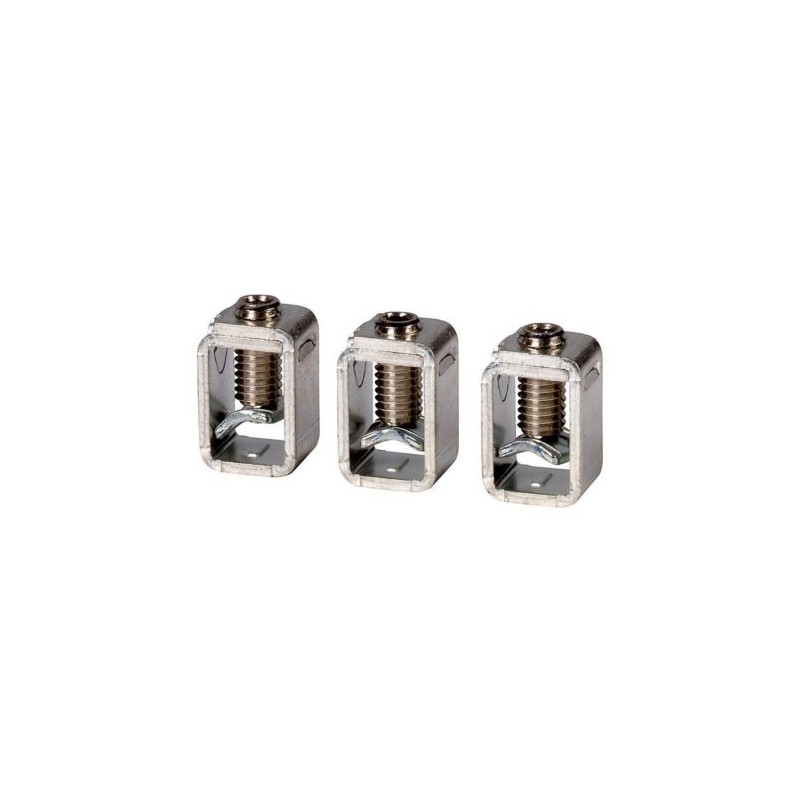

NZM1-XKC 260015 Y7-260015 EATON ELECTRIC Morsetti a mantello, 3p, fino a 160 A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XKC 260015 Y7-260015 EATON ELECTRIC Morsetti a mantello, 3p, fino a 160 A

NZM1-XKC

260015

Y7-260015

EATON-MOELLER

Morsetti a mantello, 3p, fino a 160 A

Morsetto a flangia, 3P, fino a 160 A

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Collegamento standard con tutti gli interruttori NZM1, PN1 e N(N/O)1. Kit di conversione per interruttore automatico con collegamento a vite. Contiene parti per un lato di un interruttore a 3 o 4 poli. Installato all'interno dell'alloggiamento dell'interruttore. Utilizzare stecche con conduttori flessibili e altamente flessibili. La sezione massima indicata può essere collegata solo quando è flessibile e senza boccole. Può essere utilizzato per: NZM1 (-4), PN1 (-4), N (N/A) 1 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $28.71
Prezzo unitario: $28.71
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Morsetti a mantello, 3p, fino a 160 A
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: collegamento standard per tutti gli interruttori NZM1, interruttori PN1 e N(S)1. Kit di riallestimento per interruttori con collegamento a vite. Il codice comprende morsetti per un solo lato interruttore a 3 o 4 poli. montaggio all'interno dell'involucro dell'interruttore. Per conduttori flessibili e altamente flessibili utilizzare puntalini. Massima sezione indicata solo per conduttori flessibili e collegabili senza puntalini. Utilizzabile per NZM1(-4)1, PN1(-4), N(S)1(-4)

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
UL/CSA, IEC
Numero di poli
A 3 poli
Numero di conduttori
A 3 poli
Grandezza
NZM1
accessori
Tecnica di collegamento
accessori
Morsetti a mantello
Corrente nominale [In]
≦ 160 A
utilizzo con
NZM1(-4), PN1(-4), N(S)1(-4)
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Cavo Cu
Sezioni di collegamentoflessibile
1 x 10 - 70
2 x 6 - 25 mm2
AWG/kcmil
1 x 12 - 2/0 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
2 x 9 x 0.8
9 x 9 x 0.8 mm2
Note

Collegamento standard per tutti gli interruttori NZM1, PN1 e N(S)1.

Kit di riallestimento per interruttori con collegamento a bullone

Il codice comprende morsetti per un solo lato interruttore a 3 o 4 poli.

montaggio all'interno dell'involucro dell'interruttore.

per conduttori flessibili e altamente flessibili utilizzare puntalini. Massima sezione indicata solo per conduttori flessibili e collegabili senza puntalini.

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Set di cablaggio per breaker (EC002050)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss13-27-37-04-24 [ACN957016])
Adatto per numero di poli
3
Tipologia
Altro

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E31593
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Suitable for
Refer to main component information

ETIM for 260015 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 3
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XKC Y7-260015 260015 IT_260015.pdf 111 Kbytes NZM1-XKC Y7-260015 260015 IT_260015.pdf
