> EATON - MOELLER>Commutateurs automatiques à boîtier moulé NZM >NZM1-XKC 260015 Y7-260015 ELECTRIC Borne à cage, 3p, jusqu’à 160 A
ANUNCIAR
Produit précédent Produit suivant

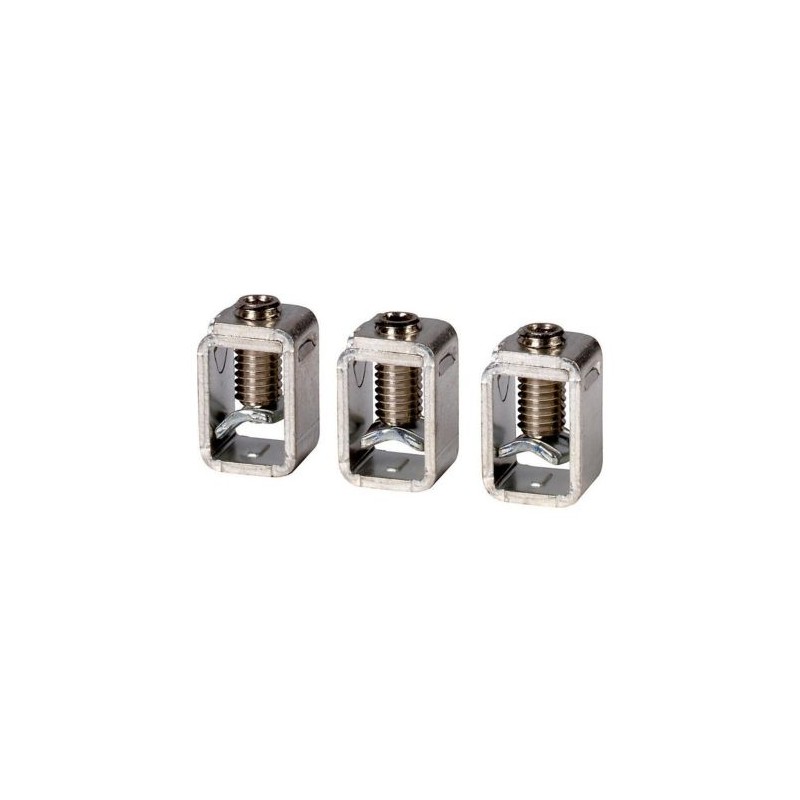

NZM1-XKC 260015 Y7-260015 EATON ELECTRIC Borne à cage, 3p, jusqu’à 160 A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM1-XKC 260015 Y7-260015 EATON ELECTRIC Borne à cage, 3p, jusqu’à 160 A

NZM1-XKC

260015

Y7-260015

EATON-MOELLER

Borne à cage, 3p, jusqu’à 160 A

NZM1-XKC

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : connexion standard avec tous les commutateurs NZM1, PN1 et N(N/O)1. Kit de conversion pour disjoncteur avec raccord à vis. Réf. Contient des pièces pour un côté d’interrupteur à 3 ou 4 pôles. Monté dans le boîtier de l’interrupteur. Utilisez des embouts avec des conducteurs souples et très flexibles. La section transversale maximale indiquée ne peut être connectée que lorsqu’elle est flexible et sans embouts. Peut être utilisé pour : NZM1(-4), PN1(-4), N(N/O)1(-4)

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $28.74
Prix unitaire: $28.74
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Borne à cage, 3p, jusqu’à 160 A
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : raccordement standard pour tous les NZM1, PN1 und N(S)1. Kit d'adaptation pour disjoncteur à bornes à boulon. La référence contient des éléments destinés à un raccordement par le haut ou le bas de disjoncteurs 3 ou 4 pôles. Montage à l'intérieur du coffret de disjoncteur. Utiliser embouts pour les conducteurs souples et extra-souples. Pour la section max. indiquée, choisir uniquement des conducteurs multibrins, sans embouts. Utilisation pour : NZM1(-4), PN1(-4), N(S)1(-4)

Gamme de livraison

Gamme
Equipements complémentaires
norme / homologation
UL/CSA, IEC
Nombre de pôles
tripolaire
Nombre de conducteurs
tripolaire
Taille
NZM1
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Borne à cage
Bemessungsstrom [In]
≦ 160 A
Utilisation avec
NZM1(-4), PN1(-4), N(S)1(-4)
Sections raccordables
Type de conducteurCâbles Cu/Al
Câble Cu
Sections raccordablessouple
1 x 10 - 70
2 x 6 - 25 mm2
AWG/kcmil
1 x 12 - 2/0 mm2
Sections raccordables
Feuillard Cu , nombre de lamelles x largeur x épaisseur des lamelles
2 x 9 x 0.8
9 x 9 x 0.8 mm2
Remarques

Raccordement standard de tous les disjoncteurs NZM1, PN1 et N(S)1.

Kit pour disjoncteurs à raccordement par vis

La référence contient des éléments destinés à un raccordement par le haut ou le bas de disjoncteurs tripolaire ou tétrapolaire.

Intégration dans le coffret du disjoncteur

Pour les conducteurs souples et extra-souples, utiliser des embouts. Pour la section max. indiquée, choisir uniquement des conducteurs multibrin, sans embouts.

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Kit de câblage pour disjoncteur (EC002050)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Elément de câblage pour disjoncteur (ecl@ss13-27-37-04-24 [ACN957016])
adapté au nombre de pôles
3
modèle
autre

Homologations

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E31593
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Suitable for
Refer to main component information

ETIM for 260015 Appareillage industriel basse tension (EC002050)
Caractéristique Valeur
Adapté au nombre de pôles (EF001589) 3
Modèle (EF000010) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XKC Y7-260015 260015 FR_260015.pdf 111 Kbytes NZM1-XKC Y7-260015 260015 FR_260015.pdf
