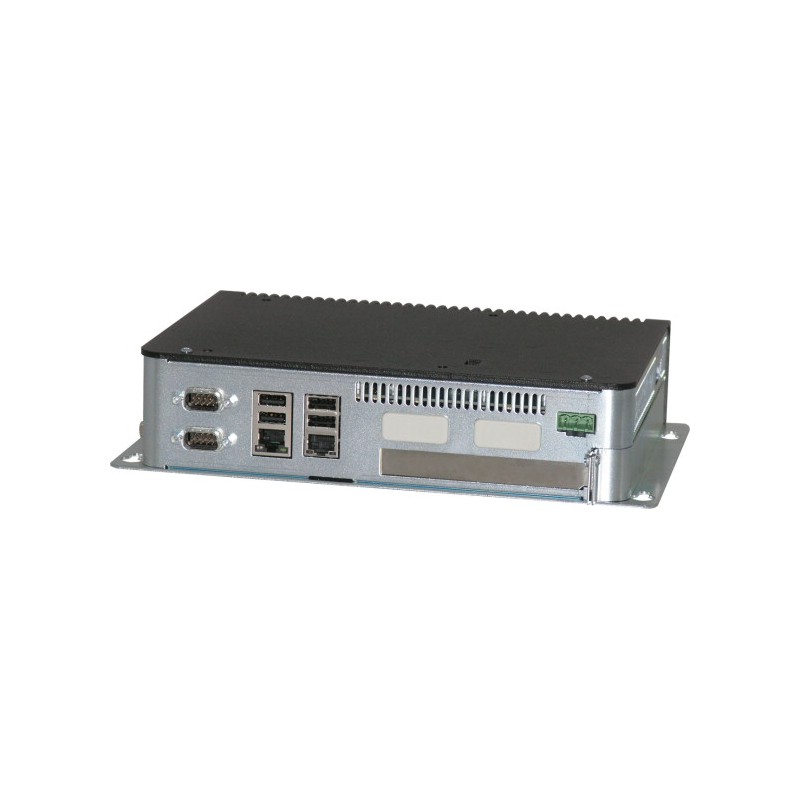

XP-702-C0-BOX-00 140028 EATON ELECTRIC HMI e HMI-Plc Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XP-702-C0-BOX-00 140028 EATON ELECTRIC HMI e HMI-Plc

XP-702-C0-BOX-00

140028

EATON-MOELLER

HMI e HMI-Plc

Box-PC, 24VDC, DVI, 2x Ethernet, 2xRS232, 4xUSB, 1xPCI, 1GHz

Maggiori dettagli


Home > EATON - MOELLER

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Box-PC, 24VDC, DVI, 2x Ethernet, 2xRS232, 4xUSB, 1xPCI, 1GHz
La serie di PC industriali XP700 è adatta sia per l'installazione nella parte frontale di un quadro elettrico, sia nella versione come Box PC per il montaggio nel quadro. La costruzione robusta e lo straordinario touchscreen a infrarossi con vetro di sicurezza permettono l'impiego anche negli ambienti industriali più critici. Slot PCI libero, scheda di memoria Compact-Flash, disco fisso opzionale installabile

Programma di fornitura

Assortimento
Soluzioni di visualizzazione XP
Assortimento
XP-702
Funzione
PC industriale
Numero colori
64 k colori
Progettazione verticale
No
Esecuzione
Custodia in metallo
Sistema operativo
Windows XP o Windows XP Embedded
licenza PLC
Nessuna funzione PLC possibile
Certificati di licenza per interfacce onboard
non necessario
interfacce integrate
2 x Ethernet 100Base-TX/10Base-T
4 x USB-Host
1 x Video
1 x DVI
Utilizzo
in custodia
Slot
per scheda PCI: 1
per hard disk optional: 1
per schede Compact Flash optional: 2
Schede di comunicazione inseribili (optional)
No
Dissipazione
33,5 W

Dati tecnici

display
Numero colori
64 k colori
Progettazione
licenza PLC
Nessuna funzione PLC possibile
Sistema operativo
Windows XP o Windows XP Embedded
Interfacce, comunicazione
interfacce integrate
2 x Ethernet 100Base-TX/10Base-T
4 x USB-Host
1 x Video
1 x DVI
Slot
per scheda PCI: 1
per hard disk optional: 1
per schede Compact Flash optional: 2
Alimentazione
Dissipazione
33,5 W
Nota per la dissipazione
Dissipazione per assorbimento di corrente 24 V
18 W Apparecchio base + 7 W Espansione PCI + 2x3 W Modulo USB + 2,5 W Disco rigido
Generalità
Materiale custodia
Metallo, anodizzato
ApprovazioniApprovazioni
cUL (UL508)
Condizioni ambientali
TemperaturaTemperatura ambiente di servizio min.
0 °C
TemperaturaTemperatura ambiente di servizio max.
+50 °C

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
33.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 5.0

PLC's (EG000024) / Industrial PC (EC001413)
Tecnica di informazione, comunicazione e media / Computer system for industrial use / Industrial PC / Industrial PC (built-in) (ecl@ss8-19-20-01-02 [ACM011008])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
20.4 - 28.8 V
Voltage type of supply voltage
DC
Number of HW-interfaces industrial Ethernet
2
Number of HW-interfaces PROFINET
0
Number of HW-interfaces RS-232
2
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces USB
4
Number of HW-interfaces parallel
0
Number of HW-interfaces Wireless
0
Number of HW-interfaces other
1
Supporting protocol for PROFIBUS
Yes
Supporting protocol for CAN
Yes
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
Yes
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
Yes
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
Yes
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
Yes
Radiostandard Bluetooth
No
Radiostandard WLAN 802.11
No
Radiostandard GPRS
No
Radiostandard GSM
No
Radiostandard UMTS
No
IO link master
No
Suitable for operating system Windows 9x
No
Suitable for operating system Windows 2000
No
Suitable for operating system Windows XP
Yes
Suitable for operating system Windows ME
No
Suitable for operating system Windows CE
No
Suitable for operating system Linux
No
Suitable for operating system Windows Vista
No
Suitable for operating system Windows 2003 Server
No
Suitable for operating system Windows 7
Yes
Suitable for other operating systems
No
Preinstalled operating system
None
Max. main memory
1024 Mbyte
Degree of protection (IP)
IP20
Operation temperature
0 - 50 °C
Construction type housing
Box
With hard disc
No
Processor type
Celeron M
With graphic card
Yes
With sound card
No
With CD-ROM drive
No
DVD-drive available
No
With CD-RW drive
No
DVD RW drive available
No
With floppy disc drive
No
With other storage media
Yes
Customer individual configuration
No
Number of free AGP-slots
0
Number of free PCI-slots
1
Number of free ISA-slots
0
Number of free PCMCIA-slots
0
Number of other free slots
1
Rail mounting possible
No
Wall mounting/direct mounting
Yes
Front build in possible
No
Rack-assembly possible
No
Suited for safety functions
No
Width
264 mm
Height
194 mm
Depth
58 mm

Approvazioni

Product Standards
IEC/EN 61131-2; CE marking
North America Certification
Request filed for UL and CSA
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP65, UL/CSA Type: -
