> >XP-702-C0-BOX-00 140028 ELECTRIC Box-PC, 24VDC, DVI, 2x Ethernet, 2xRS232, 4xUSB, 1xPCI, 1GHz
Vorheriges Produkt Nächstes Produkt

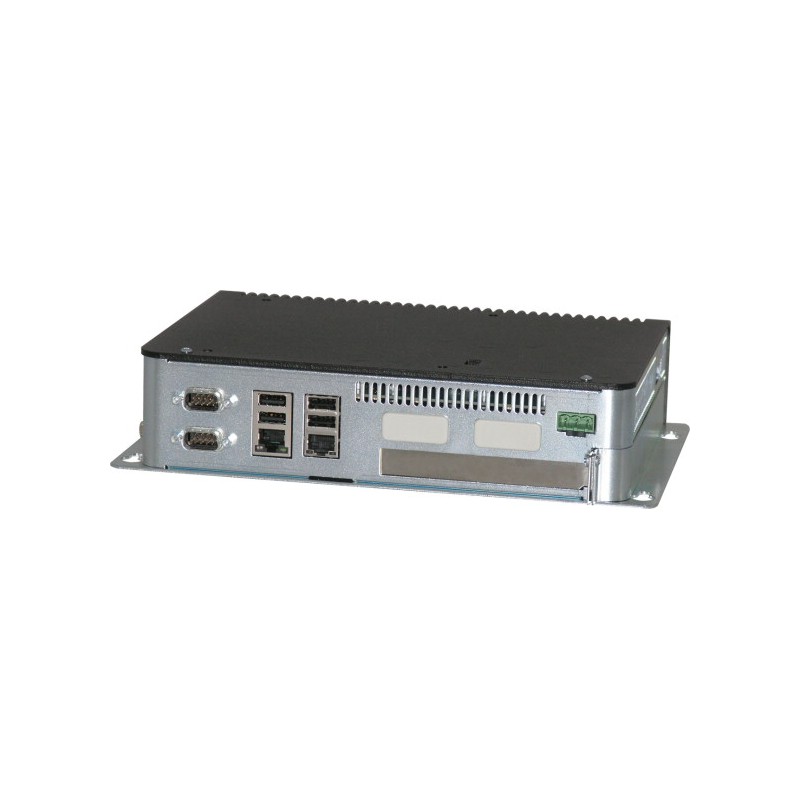

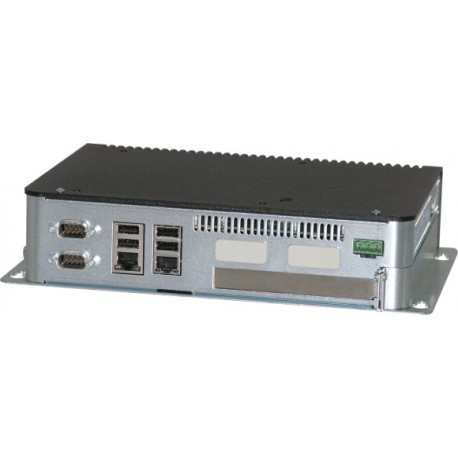

XP-702-C0-BOX-00 140028 EATON ELECTRIC Box-PC, 24VDC, DVI, 2x Ethernet, 2xRS232, 4xUSB, 1xPCI, 1GHz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XP-702-C0-BOX-00 140028 EATON ELECTRIC Box-PC, 24VDC, DVI, 2x Ethernet, 2xRS232, 4xUSB, 1xPCI, 1GHz

XP-702-C0-BOX-00

140028

EATON-MOELLER

Box-PC, 24VDC, DVI, 2x Ethernet, 2xRS232, 4xUSB, 1xPCI, 1GHz

Mehr Infos


Home > EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Box-PC, 24VDC, DVI, 2x Ethernet, 2xRS232, 4xUSB, 1xPCI, 1GHz
Die XP700 Industrie-PC Reihe eignet sich sowohl für den Einbau in die Front eines Schaltschranks als auch in der Ausführung als Box-PC zur Montage im Schaltschrank. Die robuste Konstruktion im Zusammenspiel mit dem einzigartig belastbaren Infrarot-Touch in Sicherheitsglastechnik erlaubt den Einsatz irauen Industriebereich. Freier PCI-Steckplatz, Compact-Flash-Speicherkarte, optional Festplatte einbaubar

Lieferprogramm

Sortiment
Visualisierungslösungen XP
Sortiment
XP-702
Funktion
Industrie-PC
Anzahl Farben
64 k Farben
Hochkantprojektierung
nein
Ausführung
Gehäuse aus Metall
Betriebssystem
Windows XP oder Windows XP Embedded
PLC-Lizenz
keine PLC-Funktion möglich
Lizenzscheine für onboard Schnittstellen
nicht erforderlich
integrierte Schnittstellen
2 x Ethernet 100Base-TX/10Base-T
4 x USB-Host
1 x Video
1 x DVI
Verwendung
Aufbau
Steckplätze
für PCI-Baugruppe: 1
für optionale Harddisk: 1
für optionale Compact Flash-Karten: 2
Steckbare Kommunikationsbaugruppen (optional)
nein
Verlustleistung
33.5 W

Technische Daten

Display
Anzahl Farben
64 k Farben
Projektierung
PLC-Lizenz
keine PLC-Funktion möglich
Betriebssystem
Windows XP oder Windows XP Embedded
Schnittstellen, Kommunikation
integrierte Schnittstellen
2 x Ethernet 100Base-TX/10Base-T
4 x USB-Host
1 x Video
1 x DVI
Steckplätze
für PCI-Baugruppe: 1
für optionale Harddisk: 1
für optionale Compact Flash-Karten: 2
Spannungsversorgung
Verlustleistung
33.5 W
Hinweis zur Verlustleistung
Verlustleistung bei Stromaufnahme 24 V
18 W Grundgerät + 7 W PCI-Erweiterung + 2x3 W USB-Teilnehmer + 2,5 W Harddisk
Allgemeines
Gehäusematerial
Metall, eloxiert
ZulassungenApprobationen
cUL (UL508)
Umgebungsbedingungen
TemperaturMin. Betriebsumgebungstemperatur
0 °C
TemperaturMax. Betriebsumgebungstemperatur
+50 °C

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
33.5 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 5.0

Industriesteuerungen SPS (EG000024) / Industrie-PC (EC001413)
Informations-, Kommunikations-, und Medientechnik / Computersystem für Industrieanwendung / Industrie-PC / Industrie-PC (Einbaugerät) (ecl@ss8-19-20-01-02 [ACM011008])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
20.4 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Anzahl der HW-Schnittstellen Industrial Ethernet
2
Anzahl der HW-Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
2
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
4
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
1
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für CAN
ja
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
ja
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
ja
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
ja
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Geeignet für Betriebssystem Windows 9x
nein
Geeignet für Betriebssystem Windows 2000
nein
Geeignet für Betriebssystem Windows XP
ja
Geeignet für Betriebssystem Windows ME
nein
Geeignet für Betriebssystem Windows CE
nein
Geeignet für Betriebssystem LINUX
nein
Geeignet für Betriebssystem Windows Vista
nein
Geeignet für Betriebssystem Windows 2003 Server
nein
Geeignet für Betriebssystem Windows 7
ja
Geeignet für Betriebssystem, sonstige
nein
Vorinstalliertes Betriebssystem
ohne
Max. Hauptspeicher
1024 Mbyte
Schutzart (IP)
IP20
Betriebstemperatur
0 - 50 °C
Gehäusebauform
Box
Mit Festplatte
nein
Prozessor-Typ
Celeron M
Mit Grafikkarte
ja
Mit Soundkarte
nein
Mit CD-ROM-Laufwerk
nein
DVD-Laufwerk vorhanden
nein
Mit CD-RW-Laufwerk
nein
DVD RW-Laufwerk vorhanden
nein
Mit Diskettenlaufwerk
nein
Mit sonstigen Speichermedien
ja
Kundenindividuelle Konfiguration möglich
nein
Anzahl der freien Steckplätze, AGP
0
Anzahl der freien Steckplätze, PCI
1
Anzahl der freien Steckplätze, ISA
0
Anzahl der freien Steckplätze, PC-Card (PCMCIA)
0
Anzahl der freien Steckplätze, sonstige
1
Tragschienenmontage möglich
nein
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Breite
264 mm
Höhe
194 mm
Tiefe
58 mm

Approbationen

Product Standards
IEC/EN 61131-2; CE marking
North America Certification
Request filed for UL and CSA
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP65, UL/CSA Type: -

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
XP-702-C0-BOX-00 140028 DE_140028.pdf 165 Kbytes XP-702-C0-BOX-00 140028 DE_140028.pdf
