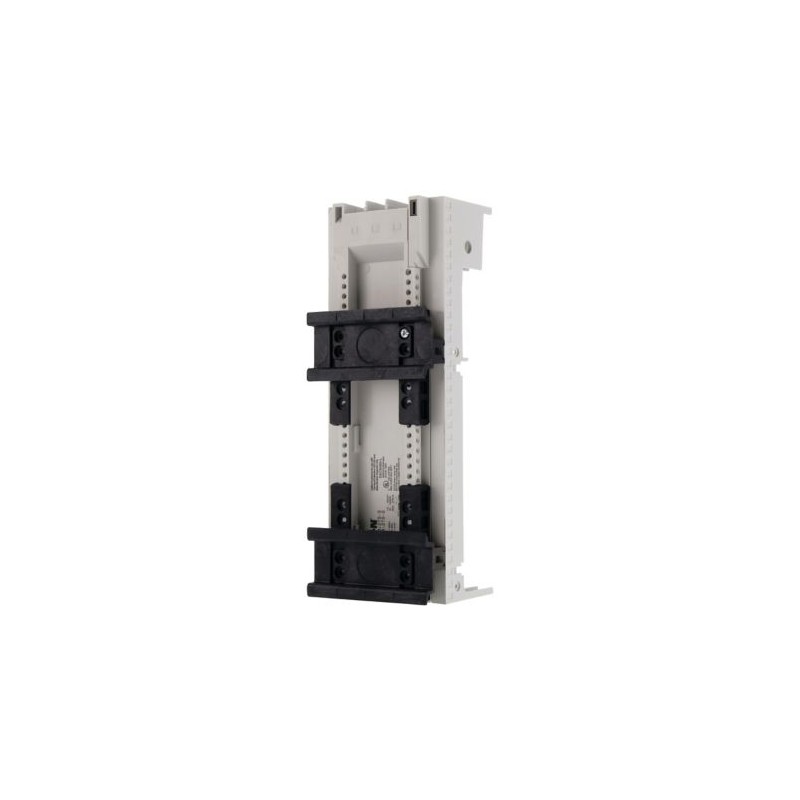

BBA2-80/2TS-S 116901 Y7-116901 EATON ELECTRIC Adattatore per sbarre, 72 mm, 80A, 2TS-S Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BBA2-80/2TS-S 116901 Y7-116901 EATON ELECTRIC Adattatore per sbarre, 72 mm, 80A, 2TS-S

BBA2-80/2TS-S

116901

Y7-116901

EATON-MOELLER

4

Adattatore per sbarre, 72 mm, 80A, 2TS-S

Adattatore per sbarre 72 mm 80 A 2 TS-NO

Eaton Moeller® series BBA Busbar adapter, 72 mm, 80 A, DIN rail: 2

Adattatore per sbarre da 72 mm per sistema di sbarre da 60 mm, 2 staffe di montaggio, nessun contatto elettrico, utilizzabile universalmente per applicazioni a 1, 2, 3 fasi, utilizzabile per PKZ2, corrente nominale di funzionamento: 80 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > adattatore per bus system

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $208.68
Prezzo unitario: $52.17
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series BBA Accessory Busbar adapter
Catalog Number
116901
EAN
4015081166411
Product Length/Depth
200 mm
Product Height
63 mm
Product Width
72 mm
Product Weight
0.378 kg
Certifications
IEC60439-1
Certified by UL for use in Canada
UL 508
CSA-C22.2 No. 14
UL Category Control No.: NMTR; NMTR7
UL File No.: E300273
UL 508A
CE
UL
Model Code
BBA2-80/2TS-S

Delivery program

Type
Nominal current
80 A

Technical data - electrical

Voltage rating (UL CSA 13)
600 V AC, UL/CSA
Voltage rating at AC
690 V
Rated operation current (Ie)
80 A
Electric connection type
Screw connection

Technical data - mechanical

Mounting rail armament
2 mounting rails
Rail width
35 mm
Number of DIN rails
2
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Adapter width
72 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
9.3 W
Static heat dissipation, non-current-dependent Pvs
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 116901 Apparecchi elettrici a bassa tensione (EC001531)
Caratteristica Valore
componenti guida di supporto (EF003700) 2 guide portanti
tipo di collegamento elettrico (EF003961) raccordo a vite
corrente nominale In (EF008250) 80 A
spessore min. del binario elettrificato (EF006536) 5 mm
spessore max. del binario elettrificato (EF003702) 10 mm
larghezza dell'adattatore (EF003703) 72 mm
larghezza di guida (EF003704) 35 mm
distanza delle guide (EF002638) 60 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA2-80/2TS-S Y7-116901 116901 DE_103005.pdf 2 Mbytes BBA2-80/2TS-S Y7-116901 116901 DE_103005.pdf
