> EATON - MOELLER>Motor Protective Switches>BBA0R-32 101454 Y7-101454 ELECTRIC Adattatore per sbarre, 90mm, 32A, 2TS
ANUNCIAR
Prodotto precedente Prodotto successivo

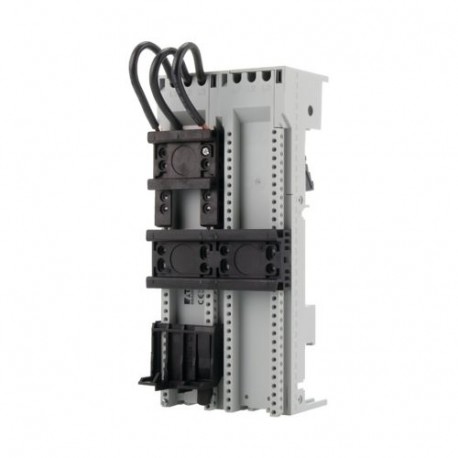

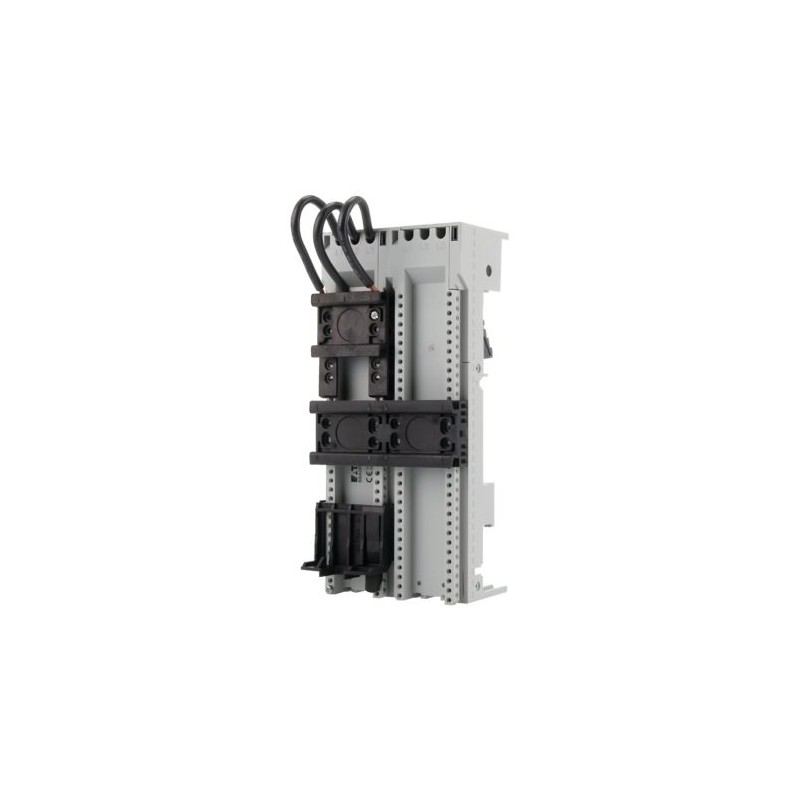

BBA0R-32 101454 Y7-101454 EATON ELECTRIC Adattatore per sbarre, 90mm, 32A, 2TS Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BBA0R-32 101454 Y7-101454 EATON ELECTRIC Adattatore per sbarre, 90mm, 32A, 2TS

BBA0R-32

101454

Y7-101454

EATON-MOELLER

2

Adattatore per sbarre, 90mm, 32A, 2TS

Eaton Moeller® series BBA Busbar adapter, 90 mm, 32 A, DIN rail: 3

Adattatore per sbarre da 90 mm per sistema di sbarre da 60 mm, tre guide di montaggio, tre fili prefabbricati (AWG10/6 mm quadrati) per il collegamento del dispositivo di commutazione, utilizzabile per PKZM0, interruttore automatico di protezione motore PKE e avviatore reversibile/MSC-R con contattore da DILM17 a DILM32, corrente nominale di esercizio: 32A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > adattatore per bus system

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $141.73
Prezzo unitario: $70.87
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series BBA Accessory Busbar adapter
Sigla catalogo
101454
EAN
4015081013746
Lunghezza/profondità del prodotto
200 mm
Altezza prodotto
73 mm
Larghezza prodotto
90 mm
Peso prodotto
0.494 kg
Certificazione/i
Certified by UL for use in Canada
IEC60439-1
UL 508A
CSA-C22.2 No. 14
UL File No.: E300273
UL
UL Category Control No.: NMTR; NMTR7
CE
Codice modello
BBA0R-32

Delivery program

Tipo
Corrente nominale
32 A

Technical data - electrical

Tensione nominale (UL CSA 13)
600 V AC, UL/CSA
Tensione nominale in AC
690 V
Corrente nominale di esercizio (Ie)
32 A
Tipo di collegamento elettrico
3 conduttori AWG 10

Technical data - mechanical

Configurazione guida DIN
2 guide portanti
Larghezza guida
35 mm
Numero di guide DIN
3
Distanza busbar
60 mm
Spessore busbar - min
5 mm
Spessore busbar - max
10 mm
Larghezza adattatore
90 mm

Design verification as per IEC/EN 61439 - technical data

Dissipazione apparecchiature, dipendente da corrente Pvid
2.4 W
Dissipazione statica, non dipendente da corrente Pvs
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Caratteristiche speciali
Capacità morsetto: 6 mm² (AWG 10)

ETIM for 101454 Apparecchi elettrici a bassa tensione (EC001531)
Caratteristica Valore
componenti guida di supporto (EF003700) 2 guide portanti
tipo di collegamento elettrico (EF003961) 3 conduttori AWG 10
corrente nominale In (EF008250) 32 A
spessore min. del binario elettrificato (EF006536) 5 mm
spessore max. del binario elettrificato (EF003702) 10 mm
larghezza dell'adattatore (EF003703) 90 mm
larghezza di guida (EF003704) 35 mm
distanza delle guide (EF002638) 60 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA0R-32 Y7-101454 101454 DE_103005.pdf 2 Mbytes BBA0R-32 Y7-101454 101454 DE_103005.pdf
