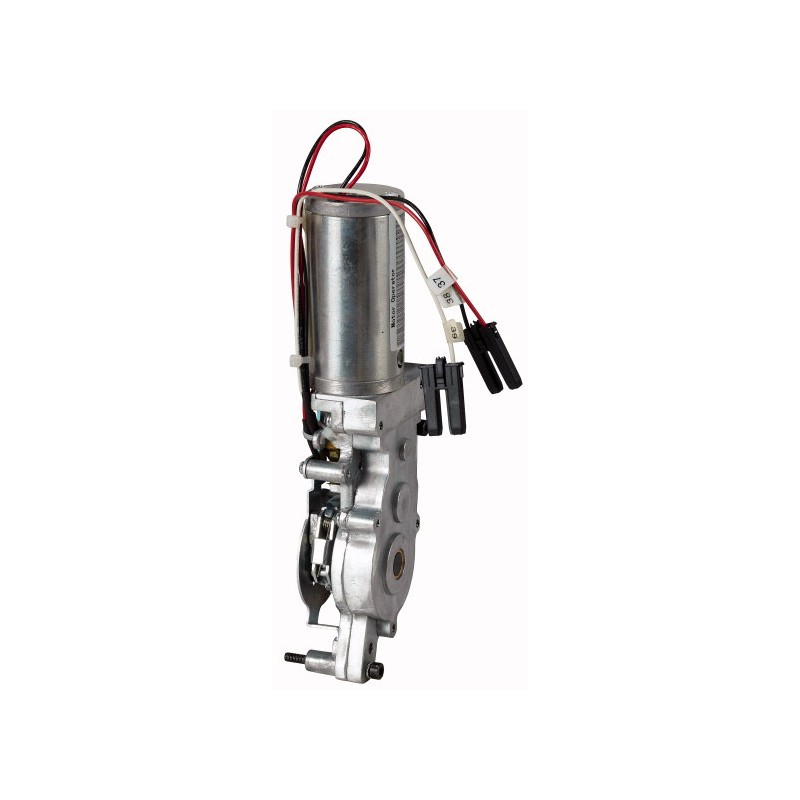

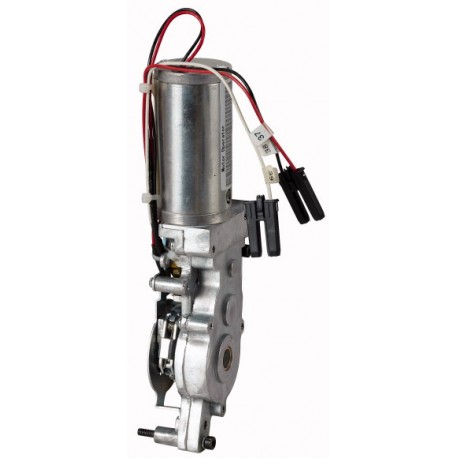

IZMX-M16-60DC 123994 EATON ELECTRIC Azionamento a motore 60 VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IZMX-M16-60DC 123994 EATON ELECTRIC Azionamento a motore 60 VDC

IZMX-M16-60DC

123994

EATON-MOELLER

Azionamento a motore 60 VDC

Azionamento di caricamento a molla 60 VDC

Il motore tensiona automaticamente il meccanismo di immagazzinamento della forza della molla per l'azionamento remoto o locale, con l'interruttore di segnalazione z meccanismo di energia immagazzinata azionato da una molla caricata.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Controllo motore per interruttore di potenza

Automatic Circuit Breakers Open Frame

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Azionamento a motore 60 VDC
Il motore serra automaticamente la carica a molla per circuiti remoti o locali, con contatto di segnalazione "molle cariche"

Programma di fornitura

Assortimento
Accessori
accessori
Teleinserzione
accessori
Azionamento a motore
DC
Frequenza di manovra massima [Accensioni/Minuto]
3
Fare attenzione alla frequenza di inserzione dell'interruttore = 60/h
Tensione di comando nominale [Us]
60 V DC V
Range di funzionamento [x Us]
0,85 - 1,1 Fattore
max. corrente di ritenuta [In]
3 A
max. corrente di eccitazione (35 ms) [In]
15 A
max. potenza di ritenuta [AC/DC]
150 VA/W
max. potenza di eccitazione (35 ms) [AC/DC]
3 VA/W
utilizzo con
IZMX16…
INX16…
Note
In caso di espansione è necessario un modulo aggiuntivo di collegamento cavi di comando.
Per interruttori da incasso fissi ￫#156593 e interruttori in tecnica estraibile ￫#156590
Informazioni sull'entità della fornitura
Un contatto di segnalazione "carica a molla caricata" è compreso nella fornitura.

Dati tecnici

Tempo necessario per il serraggio della carica a molla con 1 x Us
3 s DC
Corrente nominale d'impiego [In]
3 A DC A
Corrente di avviamento
15 A DC A
Potenza assorbita
150 W DC

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / azionamento elettrico per disgiuntore (EC001030)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento elettrico per interruttore di potenza ([email protected] [AKF010013])
esecuzione azionamento commutazione
azionamento a motore
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
60 - 60 V
tipo di tensione per l’azionamento
DC

ETIM for 123994 Apparecchi elettrici a bassa tensione (EC001030)
Caratteristica Valore
tipo di azionamento (EF008233) azionamento a motore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 60 V
tipo di tensione per l'azionamento (EF008242) DC

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-M16-60DC 123994 IT_123994.pdf 156 Kbytes IZMX-M16-60DC 123994 IT_123994.pdf
