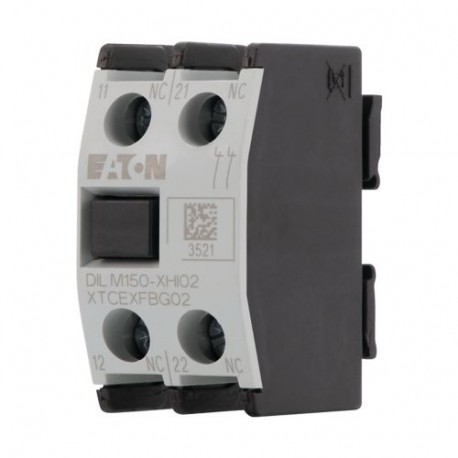

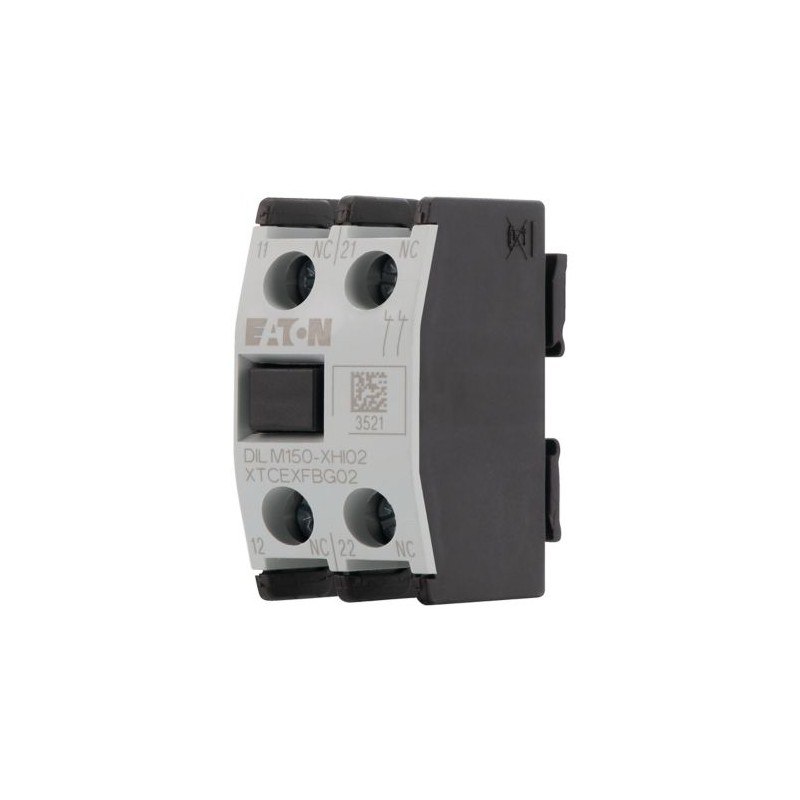

DILM150-XHI02 277947 Y7-277947 EATON ELECTRIC Modulo contatti ausiliari, 2 NC
DILM150-XHI02
277947
Y7-277947
EATON-MOELLER
Modulo contatti ausiliari, 2 NC
Blocco contatti ausiliari 2 NC Collegamento montaggio frontale a
Eaton Moeller® series DILM Modulo contatti ausiliari, 2 poli, Ith= 16 A, 2 NC, Fissaggio frontale, Morsetti a bullone, DILM40 - DILM170
Modulo di contatti ausiliari, con contatti contrapposti interconnessi, Funzione: per applicazioni standard, 2 poli, Tecnica di collegamento: Morsetti a vite, Corrente nominale di impiego AC-15 220 V 230 V 240 V: Ie= 6 A, Corrente nominale di esercizio AC-15 380 V 400 V 415 V: Ie= 4 A, Contatti N/A = Normalmente chiuso: 2 NC, Tipo di montaggio: Montaggio frontale, Da utilizzare con: DILM40..., DILM50..., DILM65..., DILM72..., DILM80..., DILM95..., DILM115..., DILM150..., DILM170..., DILMP63..., DILMP80..., DILMP125..., DILMP160..., DILMP200..., DILMF40..., DILMF50..., DILMF65..., DILMF80..., DILMF95..., DILMF115..., DILMF150..., Tipo: Contatto ausiliario a montaggio frontale, Istruzioni: Contatti opposti interbloccati secondo IEC/EN 60947-5-1 Appendice L, all'interno del modulo contatti ausiliari, Contatti ausiliari utilizzati come contatti di specchio secondo IEC/EN 60947-4-1 Appendice F (senza apertura tardiva N/C)
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series DILMT modulo contatti ausiliari |
| Sigla catalogo | 277947 |
| EAN | 4015082779474 |
| Lunghezza/profondità del prodotto | 39 mm |
| Altezza prodotto | 46 mm |
| Larghezza prodotto | 24 mm |
| Peso prodotto | 0.03 kg |
| Certificazione/i | CSA-C22.2 No. 14-05 IEC/EN 60947 CE CSA Class No.: 3211-03 UL File No.: E29184 CSA CSA File No.: 012528 UL Category Control No.: NKCR VDE 0660 UL UL 508 IEC/EN 60947-4-1 |
| Codice modello | DILM150-XHI02 |
Features & Functions
| Caratteristiche | Contatti legati (a guida forzata) all’interno del modulo contatti ausiliari (conformemente a IEC 60947-5-1, allegato L) |
| Funzioni | Per applicazioni standard |
| Dotato di: | Contatti a guida forzata |
| Numero di poli | A due poli |
| Numero di poli | A due poli |
| Numero di poli | A due poli |
| Tipo di collegamento elettrico | Collegamento a vite |
General information
| Connessione | Morsetti a vite |
| Durata elettrica | 1.300.000 operazioni (a 230 V, AC-15, 3 A) |
| Modello | Montaggio in alto |
| Metodo di montaggio | Fissaggio frontale |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Protezione | Protezione contro i contatti delle dita e del dorso della mano, Protezione contro i contatti diretti frontale (EN 50274) |
| Tensione nominale di tenuta ad impulso (Uimp) | 6000 V AC |
| Tipo | Contatti ausiliari frontali |
Ambient conditions, mechanical
| Resistenza agli urti | 7 g, Contatto ausiliario N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms 5 g, Contatto ausiliario N/C, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms |
Climatic environmental conditions
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 60 °C |
| Temperatura ambiente di esercizio (con custodia) - min | -25 °C |
| Temperatura ambiente di esercizio (con custodia) - max | 40 °C |
| Temperatura ambiente di stoccaggio - min | -40 °C |
| Temperatura ambiente di stoccaggio - max | 80 °C |
| Idoneità climatica | Caldo umido costante, secondo IEC 60068-2-78 Caldo umido, ciclico in conformità con IEC 60068-2-30 |
Terminal capacities
| Capacità morsetti (flessibile con puntalino) | 1 x (0,75 - 2,5) mm² 2 x (0,75 - 2,5) mm² |
| Capacità morsetti (pieno) | 2 x (0,75 - 2,5) mm² 1 x (0,75 - 2,5) mm² |
| Capacità morsetti (pieno/a treccia AWG) | 18 - 14 |
| Dimensione cacciavite | 2, Morsetto a vite, Cacciavite Pozidrive Morsetti a vite - Cacciavite standard 0.8 x 5.5/1 x 6 mm |
| Coppia di serraggio | 1,2 Nm, Morsetti a vite |
Electrical rating
| Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V | 6 A |
| Corrente nominale di esercizio (Ie) ad AC-15, 380 V, 400 V, 415 V | 4 A |
| Corrente nominale di esercizio (Ie) ad AC-15, 500 V | 1.5 A |
| Tensione nominale di esercizio (Ue), AC - max | 500 V |
| Tensione nominale di isolamento (Ui) | 690 V |
Short-circuit rating
| Classe di protezione da corto circuito | potenza Contatti ausiliari Fusibile 16 A gG/gL, Senza saldatura |
| Resistenza protezione da corto circuito senza saldatura | 16 A gG/gL, 500 V, Max Fusibile, Contatti |
Switching capacity
| Poteri d’interruzione (contatti ausiliari, uso generico) | 1 A, 250 V DC, (UL/CSA) 15 A, 600 V AC, (UL/CSA) |
| Poteri d’interruzione (contatti ausiliari, pilot duty) | P300, comando in DC (UL/CSA) A600, comando in AC (UL/CSA) |
Contacts
| Affidabilità circuito di comando | λ < 5 x 1/10⁷ (1 guasto in 2.000.000 operazioni a Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA) |
| Numero di contatti (contatti di commutazione) | 0 |
| Numero di contatti (contatti normalmente chiusi) | 2 |
| Numero di contatti (contatti normalmente aperti) | 0 |
Safety
| Isolamento sicuro | 440 V AC, Tra contatti ausiliari, Secondo EN 61140 440 V AC, Tra bobina e contatti ausiliari, Secondo EN 61140 |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0.23 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 4 A |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Soddisfa i requisiti della norma di prodotto. |
| 10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.10 Riscaldamento | Il calcolo del riscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL). |
| Caratteristica | Valore |
|---|---|
| numero di contatti invertitori (EF008257) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti di riposo (EF008255) | 2 |
| numero di commutatori di segnale (EF007613) | 0 |
| corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) | 6 A |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| versione (EF000010) | attaccabile |
| modo di montaggio (EF000003) | fissaggio frontale |
| portalampada (EF000048) | senza |
