> EATON - MOELLER>+IZMX-UVR24DC 123743 ELECTRIC Sganciatori di minima tensione 24VDC
Prodotto precedente Prodotto successivo

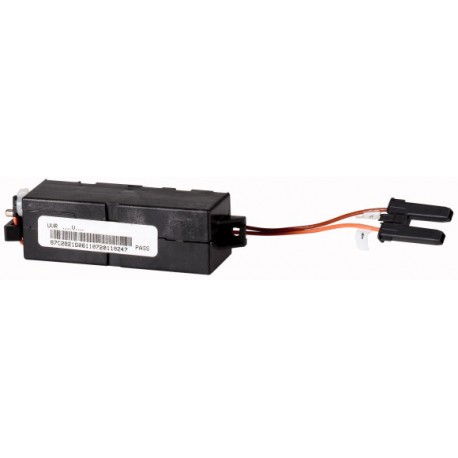

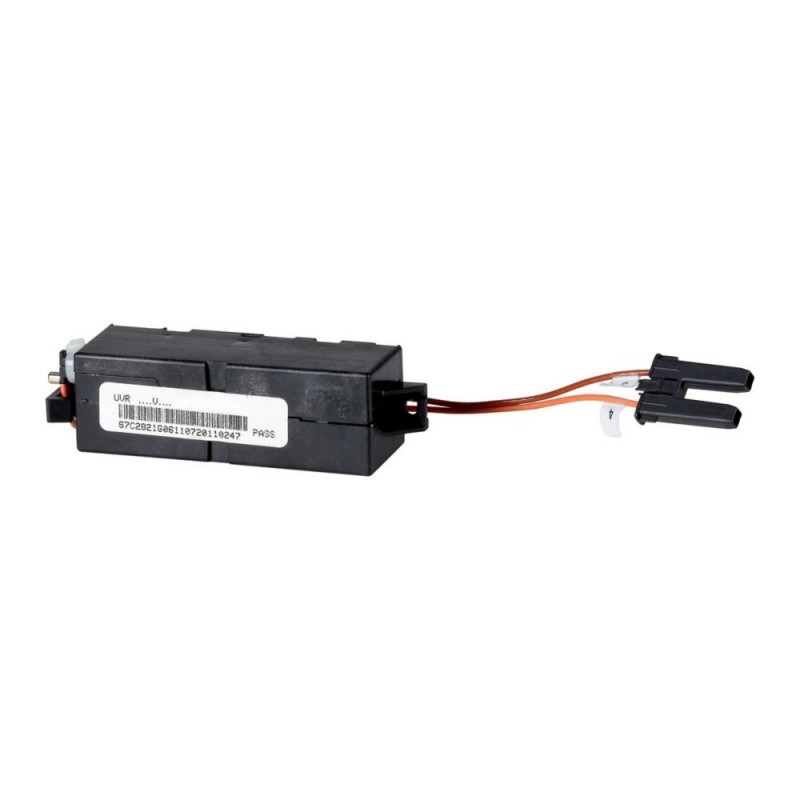

+IZMX-UVR24DC 123743 EATON ELECTRIC Sganciatori di minima tensione 24VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+IZMX-UVR24DC 123743 EATON ELECTRIC Sganciatori di minima tensione 24VDC

+IZMX-UVR24DC

123743

EATON-MOELLER

Sganciatori di minima tensione;24VDC

Adatto per la disconnessione remota, può essere combinato solo con un sezionatore di minima tensione

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Home > EATON - MOELLER

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Sganciatori di minima tensione;24VDC
Adatto per disinserzione da remoto, combinabile solo con uno sganciatore di minima tensione
[

Programma di fornitura

Assortimento
Accessori
accessori
Teleinserzione
accessori
Sganciatori di minima tensione
Non può essere combinata con una seconda bobina a lancio di corrente.
Frequenza di manovra massima [Accensioni/Minuto]
3
è limitato a 3/min a causa dell'elevata corrente di eccitazione entro 35 ms.
Fare attenzione alla frequenza di inserzione dell'interruttore = 60/h
Tensione di comando nominale [Us]
24 V DC V
Range di funzionamento [x Us]
0,85 - 1,1 Fattore
max. corrente di ritenuta [In]
0.18 A
max. corrente di eccitazione (35 ms) [In]
19 A
max. potenza di ritenuta [AC/DC]
5 VA/W
max. potenza di eccitazione (35 ms) [AC/DC]
500 VA/W
Tempo di commutazione totale dell'interruttore automatico di potenza [@ Us=100%]
37 ms
utilizzo con
IZMX16..., IZMX40...
INX16..., INX40...
Note

Resistente all'inserzione ininterrotta (100% durata di inserzione)

,

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sganciatore di minima tensione (EC001022)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento sottotensione ([email protected] [AKF015013])
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
24 - 24 V
tipo di tensione per l’azionamento
DC
tipo di tensione per l’azionamento
DC
esecuzione del collegamento elettrico
collegamento a connettore piatto
numero di contatti di chiusura
0
numero di contatti di riposo
0
numero di contatti invertitori
0
ritardato
no
adatto per disgiuntore
sì
adatto per interruttore di carico
sì
adatto per salvamotore
no
adatto per relè di sovraccarico
no
]

ETIM for 123743 Apparecchi elettrici a bassa tensione (EC001022)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 24 V
tipo di tensione per l'azionamento (EF008242) DC
tipo di collegamento elettrico (EF003961) collegamento a connettore piatto
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
ritardato (EF001541) No
adatto per disgiuntore (EF005863) Sì
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+IZMX-UVR24DC 123743 123743_IT.pdf 132 Kbytes +IZMX-UVR24DC 123743 123743_IT.pdf
