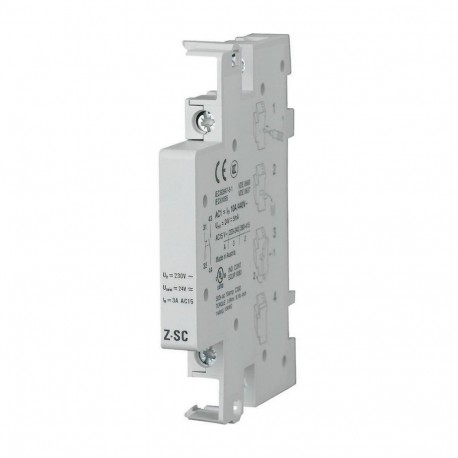

Z-SC 248862 0004355534 EATON ELECTRIC Contatto ausiliario, 1NA+1NC
Z-SC
248862
0004355534
EATON-MOELLER
Contatto ausiliario, 1NA+1NC
Contatto ausiliario, (1NA+1NC), per Z-SCH230...
apparecchi per montaggio su guida DIN/armadio > Dispositivo ausiliario per dispositivi di distribuzione
Quadri modulari - Vari e accessori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Contatto ausiliario, 1NA+1NC
Contatti ausiliari per protezione, tensione nominale di isolamento 440V AC, corrente nominale d'impiego a AC15 220-240V: 3A, funzione: 1 NA und 1 NC, dimensioni di montaggio calotta 45mm, larghezza di montaggio 0,5 unità passo (8,75mm), montaggio su guida DIN, versione secondo IEC 61095, EN 61095, VDE 0660, IEC 60947-4-1, EN 60947-4-1, VDE
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
3 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.5 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Devices for distribution board-/surface mounting (EG000062) / Contatto ausiliario (EC001286)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Componente Comando Di Protezione / Contatto ausiliare e di segnalazione (ecl@ss13-27-14-35-02 [AKE327018])
Montaggio dell'apparecchio
Contattore / relè
Funzione
Interruttore ausiliario
Numero moduli DIN
0.5
Numero di contatti di chiusura
1
Numero di contatti di riposo
1
Numero di contatti invertitori
0
Numero di commutatori di segnale
0
Tensione di commutazione nominale
3 A
Tensione nominale
V
Tipo di tensione di alimentazione
AC
Con auto test per funzione corrente differenziale
No
Adatto per numero max. dei poli dell’unità di contatto principale (totale)
4
Adatto per intensità di corrente max. dell’unità di contatto principale
63 A
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| Z-SC 0004355534 248862 IT_248862.pdf | 107 Kbytes |
|
