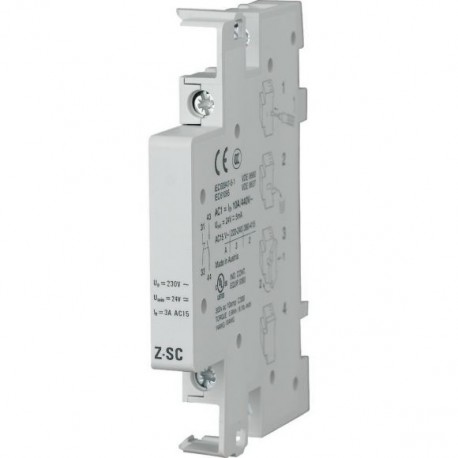

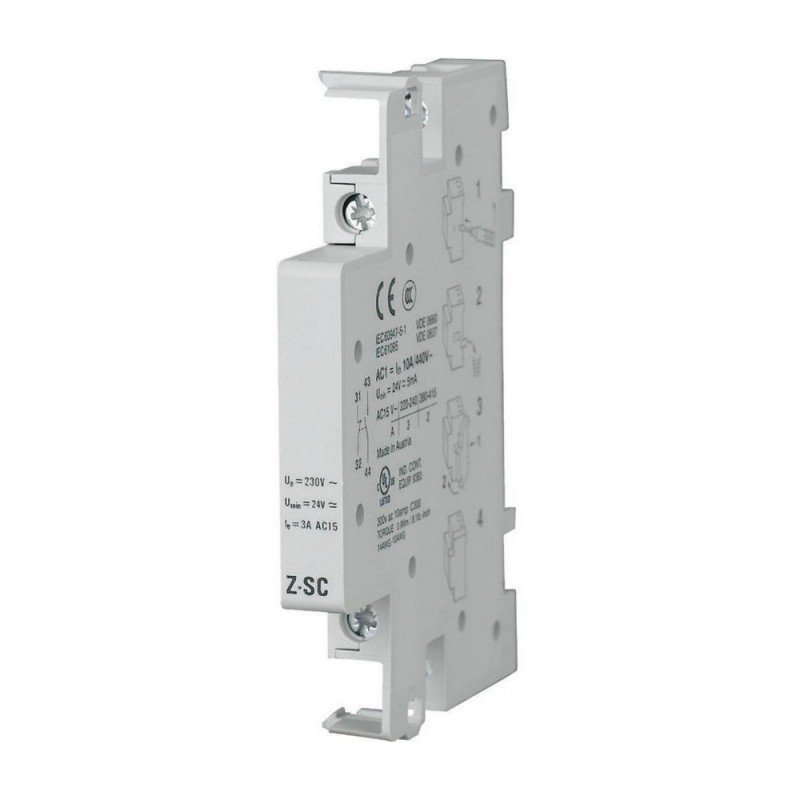

Z-SC 248862 0004355534 EATON ELECTRIC Contact auxiliaire, 1F+1O
Z-SC
248862
0004355534
EATON-MOELLER
Contact auxiliaire, 1F+1O
Z-SC
Appareillage modulaire monté en face avant d'enveloppe > Bloc de contact auxiliaire pour tableau de distribution
Appareillage Modulaire - Divers et accessoires
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Contact auxiliaire, 1F+1O
Contact auxiliaire pour contacteur modulaire, tension assignée d'isolement 440V AC, courant assigné d'emploi à AC15 220-240V : 3A, fonction : 1 contact à fermeture et 1 à fermeture, dimension capots 45mm, largeur utile de montage 0,5PE (8,75mm), sur profilé chapeau, version conforme IEC 61095, EN 61095, VDE 0660, IEC 60947-4-1, EN 60947-4-1, VDE
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
3 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.5 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Température d’emploi min.
-40 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Devices for distribution board-/surface mounting (EG000062) / Bloc de contact auxiliaire pour tableau de distribution (EC001286)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Composant d’interrupteur de protection / Contact auxiliaire/contact signal (ecl@ss13-27-14-35-02 [AKE327018])
montage d'appareils
contacteurs/relais
fonction
commutateur auxiliaire
largeur en nombre de modules
0.5
nombre de contacts en tant que contacts à fermeture
1
nombre de contacts en tant que contacts à ouverture
1
nombre de contacts en tant qu'inverseurs
0
nombre d'interrupteurs de signal d'erreur
0
courant de commutation assigné
3 A
tension assignée (Ue)
230 V
type de tension
AC
avec autotest avec fonction courant de défaut
non
adapté au nombre de pôles max. de l'unité de contact principale (total)
4
adapté à l'intensité de courant max. de l'unité de contact principale
63 A
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| Z-SC 0004355534 248862 FR_248862.pdf | 107 Kbytes |
|
