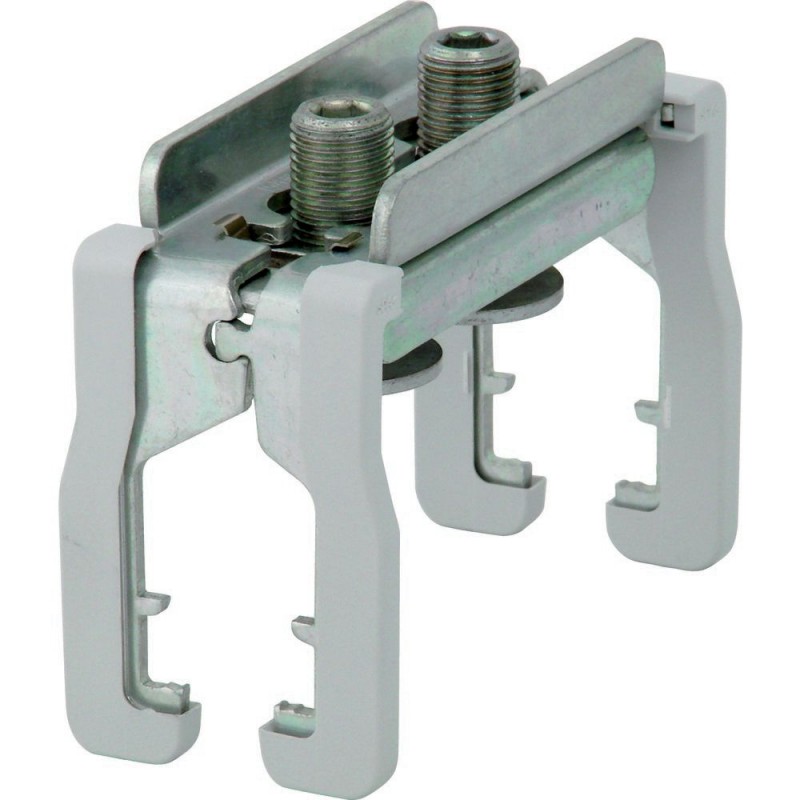

AKS2000 138376 EATON ELECTRIC Morsetto a espansione 105x28 mm, per 30x10 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AKS2000 138376 EATON ELECTRIC Morsetto a espansione 105x28 mm, per 30x10

AKS2000

138376

EATON-MOELLER

3

Morsetto a espansione 105x28 mm, per 30x10

Morsetto flangiato 105x28 mm, per 30x10

Morsetto a morsetto, per SASY60i e SASY185i, interasse di terminazione = 105x28 mm, per sbarre 30x10 mm, profilo a doppia e tripla t -profilo-, larghezza = 122 mm, Ie = 1600A, capacità terminali = 2x (100x10) mm

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Terminale canalina

Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Morsetto a espansione 105x28 mm, per 30x10
Morsetto a espansione, per SASY60i e SASY185i, vano morsetto=105x28mm, per sbarre di distribuzione 30x10mm, doppio e triplo profilo a T, larghezza=122mm, Ie=1600A, sezioni di collegamento=2x (100x10)mm

Programma di fornitura

Assortimento
sistema 60-mm
sistema 185-mm
Funzione di base
Tecnica di collegamento
Sotto gamma
Morsetti a espansione
Descrizione
Tecnica di collegamento senza forare i sistemi sbarre
Il contatto del cavo con la sbarra avviene tramite il blocco contatti
Vano morsetto L x H
105 x 28 mm
Larghezza
122 mm
Corrente nominale d'impiego [Ie]
1600 A
conduttori
Fino a
▃ (2x) 100 x 10 mm
Cu factor
0,36 kg
utilizzo con
30 x 10
utilizzabile per
doppio profilo a T
triplo profilo a T
Note

⊙ Conduttori circolari rigidi

Conduttori circolari flessibili con puntalino adeguatamente crimpato

Conduttori circolari flessibili

Conduttori settoriali rigidi

Conduttori settoriali flessibili

▤ Bandella in rame

▃ Barra in Cu

Dimensioni

4300DIM-338

ETIM for 138376 Apparecchi elettrici a bassa tensione (EC000001)
Caratteristica Valore
spessore della sbarra collettrice (EF007220) 10 mm
larghezza della sbarra collettrice (EF007219) 30 mm
adatto per (EF000073) guida piatta
larghezza del morsetto (EF007092) 122 mm
sezione max. del conduttore (EF004969) 2000 mm²
adatto per collegamento conduttore circolare (EF007258) Sì
adatto per collegamento conduttore di settore (EF007260) Sì
adatto per collegamento conduttore a nastro (EF007242) Sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKS2000 138376 IT_138376.pdf 194 Kbytes AKS2000 138376 IT_138376.pdf
