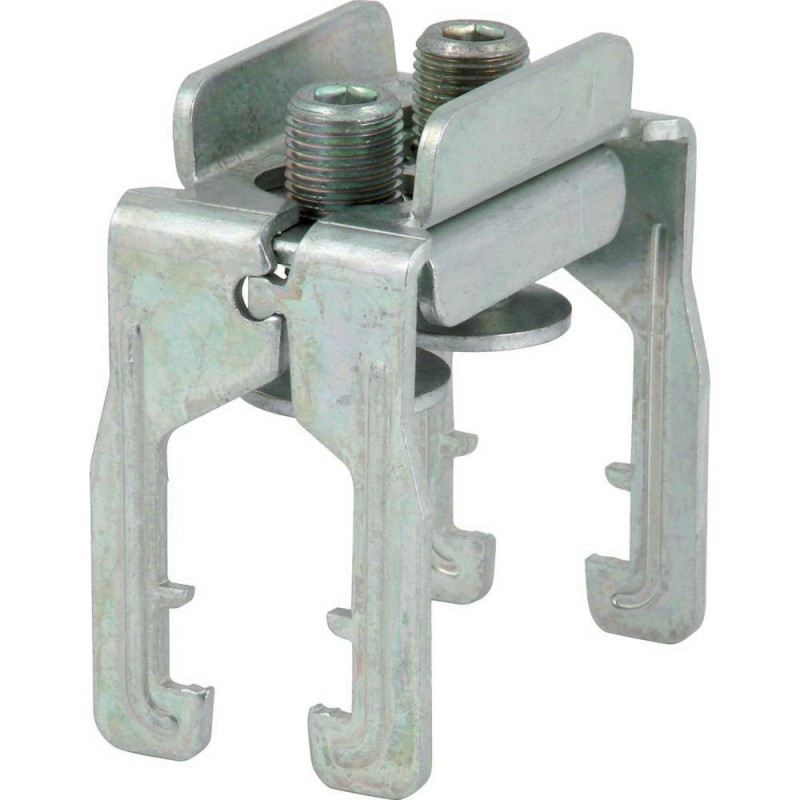

AKS1200 138375 EATON ELECTRIC Morsetto a espansione 1200mm², per 30x10 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AKS1200 138375 EATON ELECTRIC Morsetto a espansione 1200mm², per 30x10

AKS1200

138375

EATON-MOELLER

3

Morsetto a espansione 1200mm², per 30x10

Terminale a flangia 1200mm², per 30x10

Morsetto a morsetto, per SASY60i e SASY185i, interasse di terminazione = 68x28 mm, per sbarre 30x10 mm, profilo a doppia e tripla t -profilo-, larghezza = 122 mm, Ie = 1600A, capacità morsetto = 2x (60x10) mm

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Terminale canalina

Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Morsetto a espansione 1200mm², per 30x10
Morsetto a espansione, per SASY60i e SASY185i, vano morsetto=68x28mm, per sbarre di distribuzione 30x10mm, doppio e triplo profilo a T, larghezza=122mm, Ie=1600A, sezioni di collegamento=2x (60x10)mm

Programma di fornitura

Assortimento
sistema 60-mm
sistema 185-mm
Funzione di base
Tecnica di collegamento
Sotto gamma
Morsetti a espansione
Descrizione
Tecnica di collegamento senza forare i sistemi sbarre
Il contatto del cavo con la sbarra avviene tramite il blocco contatti
Vano morsetto L x H
68 x 28 mm
Larghezza
122 mm
Corrente nominale d'impiego [Ie]
1600 A
conduttori
Fino a
▃ (2x) 60 x 10 mm
Cu factor
0,24 kg
utilizzo con
30 x 10
utilizzabile per
doppio profilo a T
triplo profilo a T
Note

⊙ Conduttori circolari rigidi

Conduttori circolari flessibili con puntalino adeguatamente crimpato

Conduttori circolari flessibili

Conduttori settoriali rigidi

Conduttori settoriali flessibili

▤ Bandella in rame

▃ Barra in Cu

Dimensioni

4300DIM-337

ETIM for 138375 Apparecchi elettrici a bassa tensione (EC000001)
Caratteristica Valore
spessore della sbarra collettrice (EF007220) 10 mm
larghezza della sbarra collettrice (EF007219) 30 mm
adatto per (EF000073) guida piatta
larghezza del morsetto (EF007092) 122 mm
sezione max. del conduttore (EF004969) 1200 mm²
adatto per collegamento conduttore circolare (EF007258) Sì
adatto per collegamento conduttore di settore (EF007260) Sì
adatto per collegamento conduttore a nastro (EF007242) Sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKS1200 138375 IT_138375.pdf 198 Kbytes AKS1200 138375 IT_138375.pdf
