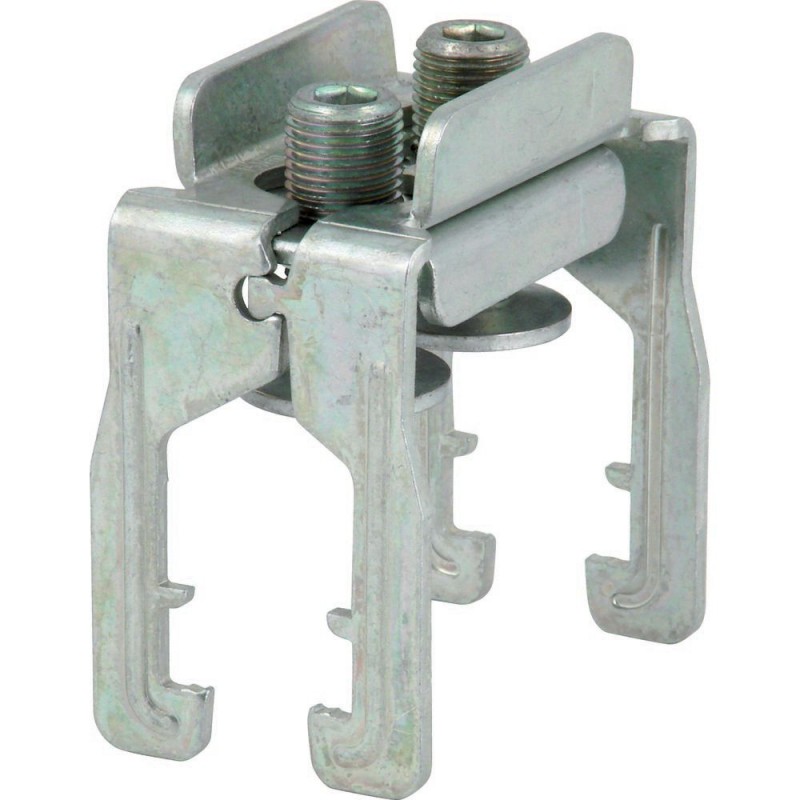

AKS1200 138375 EATON ELECTRIC Borne à pince 1200mm², pour 30x10 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AKS1200 138375 EATON ELECTRIC Borne à pince 1200mm², pour 30x10

AKS1200

138375

EATON-MOELLER

3

Borne à pince 1200mm², pour 30x10

Borne de serrage, pour SASY60i et SASY185i, espace de terminaison = 68x28mm, pour jeux de barres 30x10mm, double t et triple t profil-profil-, largeur = 122 mm, Ie = 1600A, capacités des bornes = 2x (60x10) mm

Plus de détails


Appareillage industriel basse tension > Plage de raccordement

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Borne à pince 1200mm², pour 30x10
Borne à pince, pour SASY60i et SASY185i, compartiment à bornes=68x28mm, pour barres 30x10mm, double profilé en T et triple profilé en T, largeur=122mm, Ie=1600A, sections raccordables=2x (60x10)mm

Gamme de livraison

Gamme
Système en 60 mm
Système en 185 mm
Fonction de base
Technique de raccordement et d'assemblage
Autres appareils de la gamme
Bornes à étrier
Description
Technique de raccordement sur barres sans perçage
La mise en contact du câble avec la barre se fait par le biais du bloc de contact
Compartiment à bornes L x H
68 x 28 mm
Largeur
122 mm
Courant assigné d'emploi [Ie]
1600 A
conducteur
Jusqu'à
▃ (2x) 60 x 10 mm
Facteur Cu
0,24 kg
Utilisation avec
30 x 10
Utilisation pour
Double profilé en T
Triple profilé en T
Remarques

⊙ Conducteur à âme massive

conducteur rond souple avec embout serti de manière appropriée

Conducteur rond multibrins

Conducteur sectoriel à âme massive

Conducteur sectoriel multibrins

▤ CU‐Band

▃ Barre Cu

Encombrements

4300DIM-337

ETIM for 138375 Appareillage industriel basse tension (EC000001)
Caractéristique Valeur
Épaisseur des barres collectrices (EF007220) 10 mm
Largeur des barres collectrices (EF007219) 30 mm
Adapté à (EF000073) Rail plat
Largeur de la borne (EF007092) 122 mm
Section de conducteur max. (EF004969) 1200 mm²
Adapté à un raccordement de conducteur rond (EF007258) Oui
Adapté à un raccordement de conducteur secteur (EF007260) Oui
Adapté à un raccordement de conducteur enroulé (EF007242) Oui

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKS1200 138375 FR_138375.pdf 198 Kbytes AKS1200 138375 FR_138375.pdf
