Sistema Carpark Dupline®

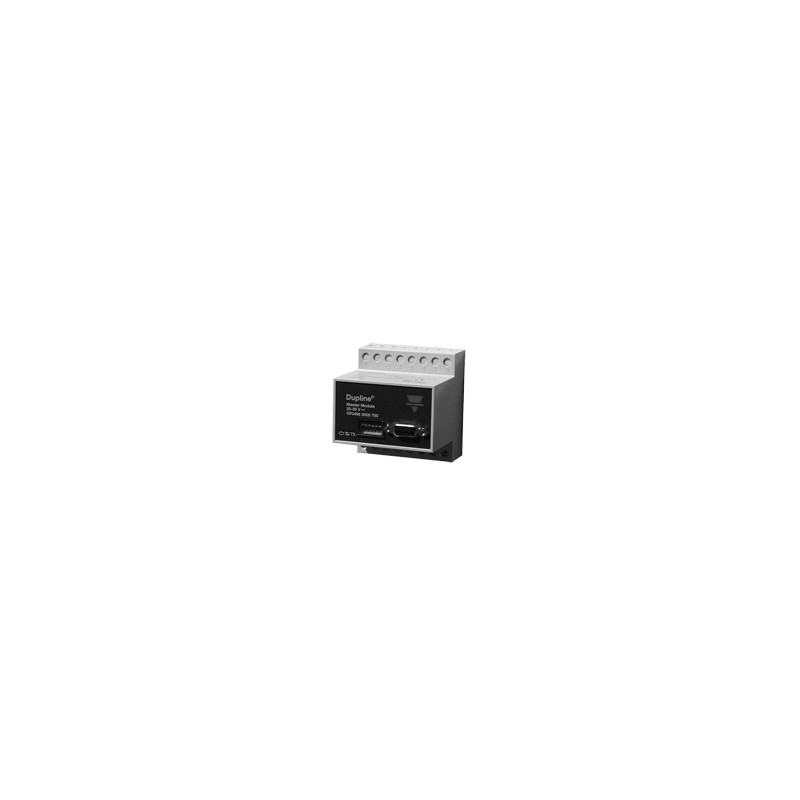

Modello GP34960005
Descrizione prodotto
• Interfaccia per Modbus-RTU con funzione di slave
• Generatore di canali Dupline® incorporato
• Bus Dupline® e alimentazione CC a 3 fili
• Porta RS485 per interfaccia al sistema di controllo
• Possibilità di collegare (multidropping)
per un massimo di 16 dispositivi su una linea RS485
• Indicazioni a LED per alimentazione, segnale Dupline®
e porta seriale TX
• Porta seriale galvanicamente isolata alimentata da convertitore interno CC/CC
• Invia un segnale sincronizzato per i sensori Carpark
• È possibile collegare 512 moduli con ID univoco al bus Dupline®. Ciascun modulo può gestire 120 sensori con indirizzi univoci.
• Approvazione cULus
Come ordinare GP34960005700
GP 3496 0005 è stato pro­ gettato come conveniente interfaccia “Plug & Play” degli I/O Dupline® con i sistemi di controllo. Presenta quattro funzioni: generatore di cana­ li Dupline®, sincronizzazione
dell’alimentazione (attiva un sistema a 3 fili con alimenta­ zione), interfaccia RS485, ed emette un segnale di sincro­ nizzazione su quattro spe­ cifici indirizzi Dupline® per il sistema Carpark Dupline®.
Modello: Dupline®
Custodia di tipo H4
Modulo combinato Tipo di Interfaccia Alimentazione CC
Selezione modelli
Alimentazione Conformatione di modbus Cod. di ordinazione
20­30 VCC Modbus­RTU, GP 3496 0005 700
Codice di funzione 01, 02, 03, 04, 05, 06 e 16
Caratteristiche ingresso/uscita
Caratteristiche generali
Uscita di potenza
Tensione di uscita 20 ÷ 30 VCC (pulsata) Corrente di uscita < 3,0 A a 50 ºC Protezione dai cortocircuiti Fusibile a reazione
rapida 4 A Caduta di tensione all’uscita < 1,0 V
Segnale Dupline®
Tensione di uscita 8,2 V (pulsata) Corrente < 60 mA Protezione dai cortocircuiti Si
Tempo di scansione
128 canali 132,2 ms
64 canali 69,8 ms
Porta di comunicazione
Standard RS 485
Modalità di separazione
I/O / normale Modalità normale Connessione Femmina 9 poli SUB­D Tensione dielettrica
Porta seriale ­ Dupline® 1 kVAC (rms) Protocollo Modbus­RTU Velocità di trasferimento dati
9600
Data bit 8
Start bit ­ Stop bit 1
Parità Nessuna Controllo di flusso Nessuno Assegnazione Pin
RS485 a 2 fili
Linea dati S/R + (B) Pin 3
Linea dati S/R ­ (A) Pin 8
GND Pin 5
Ritardo all’accensione 2 s
Funzione di indicazione:
Porta seriale Tx LED, rosso Alimentazione presente LED, verde Segnale Dupline® LED, giallo
Caratteristiche ambientali
Grado di inquinamento 3 (IEC 60664) Temperatura di funzionamento ­40 ÷ +50 °C Temperatura di immagazzinaggio ­50 ÷ +85 °C
Umidità ( (senza condensa)) 20÷80%
Resistenza meccanica
Urti 15 G (11 ms) Vibrazioni 2 G (6÷55 Hz)
Dimensioni Custodia di tipo H4
Materiale PC/ABS CYCOLOY C 2100
Peso 100 g Approvazioni cULus (UL60950) MTBF 65.000 ore
Caratteristiche soggette a variazioni senza preavviso (13.06.2013) 1
