Sistema Dupline®de Guiado en Parking

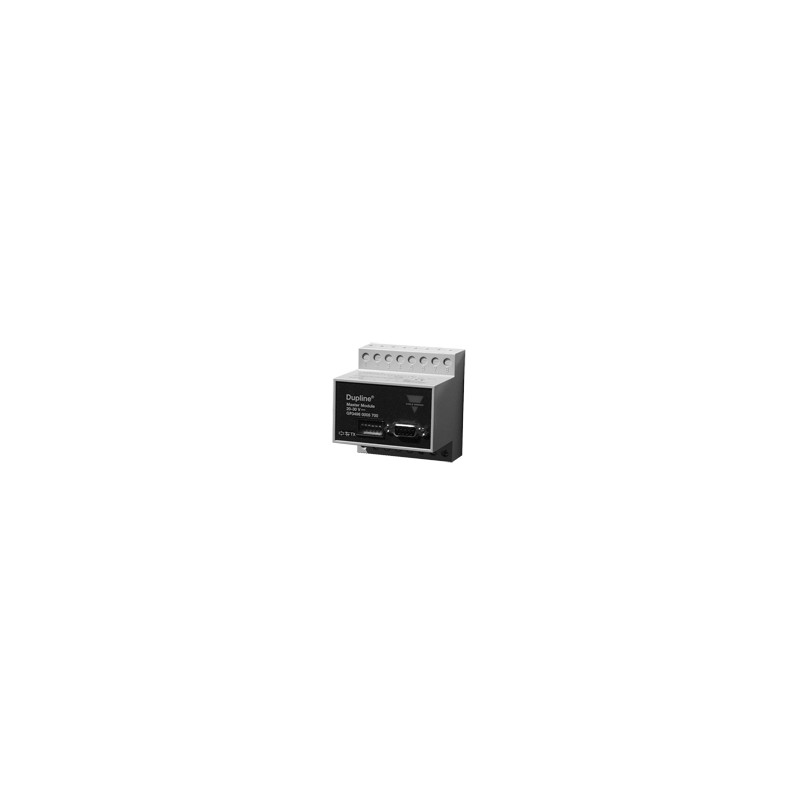

Interfaz para Modbus/RTU Modelo GP34960005
• Interfaz para Modbus-RTU con función esclavo
• Generador de canales Dupline® incorporado
• Bus Dupline® y alimentación CC en 3 hilos
• Puerto RS485 para crear una interfaz con el sistema de control
• Multiterminal: hasta 16 dispositivos en una línea RS485
• Indicadores LED para alimentación, portadora Dupline®
y puerto COM de transmisor
• Puerto de comunicación galvánicamente aislado alimentado por convertidor CC/CC interno
• Envía una señal de sincronización para los sensores de guiado en parking
• Al bus Dupline® pueden conectarse 512 módulos con ID única. Cada módulo puede manejar 120 sensores con direcciones únicas.
• Homologaciones cULus
Descripción del producto
Código de pedido GP34960005700
El Módulo Master Dupline (DMM) modelo GP 3496 0005 ha sido diseñado como una solución económica, lista para usar, para crear una interfaz entre las E/S y los sistemas de control Dupline®. Realiza cuatro funciones: generador de canales Dupline®, sincroni­
zación de alimentación (per­ mite un sistema de 3 hilos con alimentación), interfaz RS485, y produce una señal de sin­ cronización en cuatro direc­ ciones Dupline® específicas para el sistema Dupline® de guiado en parking.
Modelo: Dupline®
Caja H4
Módulo combinado Tipo de interfaz Alimentación CC
Selección del modelo
Alimentación Tipo de modbus Código de pedido
20­30 V CC Modbus­RTU, GP 3496 0005 700
Código de función 01, 02, 03, 04, 05, 06 y 16
Especificaciones de entrada/salida
Especificaciones generales
Salida de potencia
Tensión de salida 20­30 V CC (pulsatoria) Intensidad de salida < 3,0 A a 50°C
Protección contra cortocircuitos Fusible de acción rápida 4 A Caída de tensión de salida < 1,0 V
Portadora Dupline®
Tensión de salida 8,2 V (pulsatoria) Intensidad < 60 mA Protección contra Sí
cortocircuitos
Tiempo de muestreo
128 canales 132,2 mseg.
64 canales 69,8 mseg.
Puerto de comunicación
Estándar RS 485
Modo E/S Split / Modo normal Modo normal
Conector Hembra SUB­D de 9 polos
Tensión dieléctrica
Puerto comunicación ­Dupline® 1 kVCA (rms) Protocolo Modbus­RTU Velocidad en baudios
9600
Bits de datos 8
Bit de inicio ­ Bit de parada 1
Paridad Ninguna Control de flujo Ninguno Asignación de patillas
RS 485 de dos hilos
Línea de datos S/R + (B) Patilla 3
Línea de datos S/R ­ (A) Patilla 8
GND Patilla 5
Retardo a la conexión 2 seg.
Indicación de
Puerto de comunicación Tx LED rojo Alimentación conectada LED verde Portadora Dupline® LED amarillo
Ambiente
Grado de contaminación 3 (IEC 60664) Temperatura de
funcionamiento De ­40 a +50 °C Temperatura de
almacenamiento De ­50 a +85 °C
Humedad (sin condensación) Del 20 al 80%
Resistencia mecánica
Choque 15 G (11 mseg.) Vibración 2 G (de 6 a 55 Hz)
Dimensiones Caja H4
Material PC/ABS CYCOLOY C 2100
Peso 100 g Homologaciones cULus (UL60950) MTBF 65.000 horas
Especificaciones sujetas a cambios sin previo aviso (13.06.2013) 1
